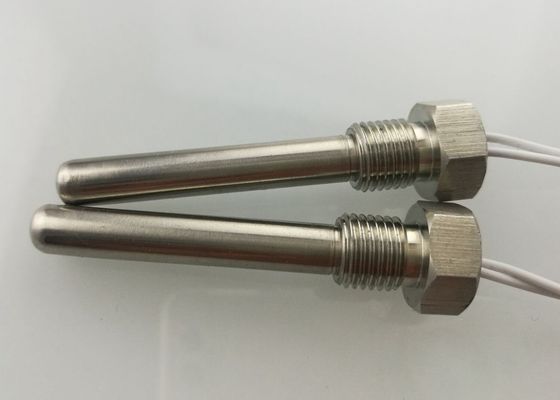

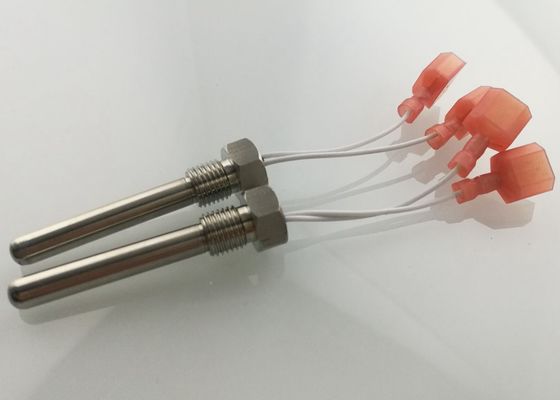

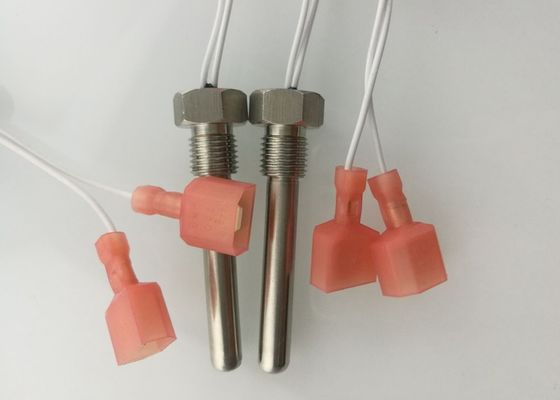

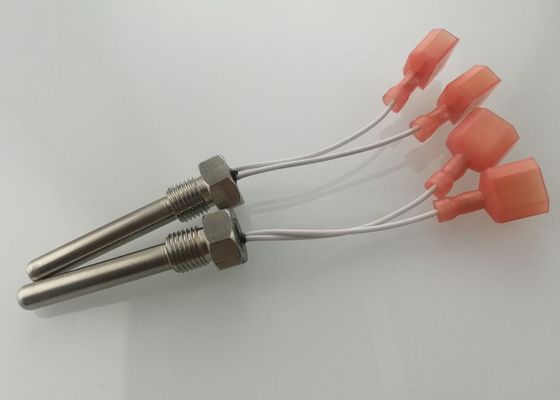

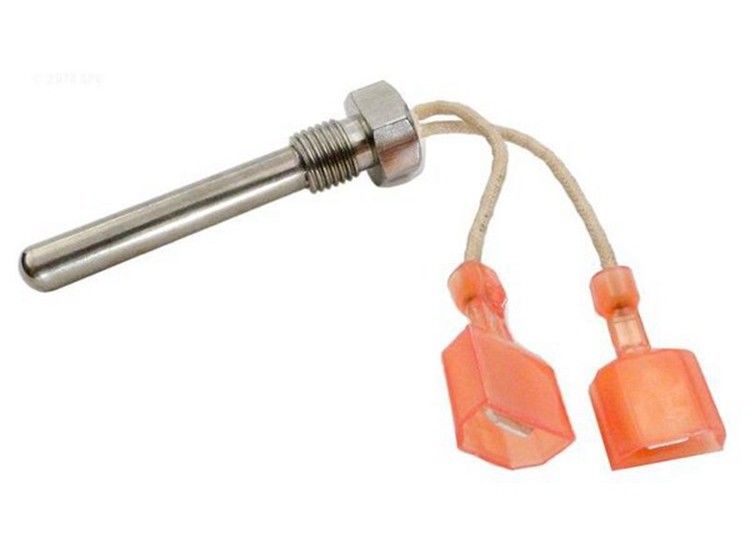

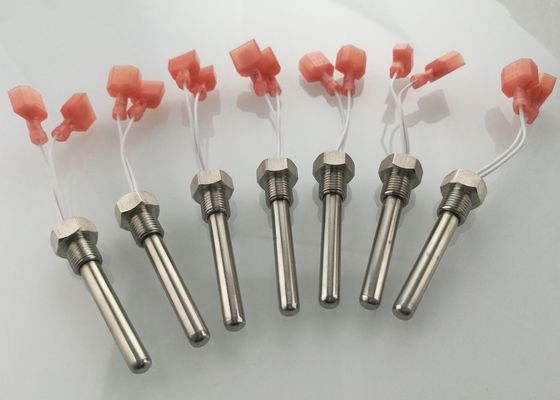

Sensor de temperatura del reemplazo NTC del sensor del tubo de la pila de Pentair 42002-0024S para los sistemas eléctricos del calentador de la piscina y del balneario

Ampliación de imagen :  Sensor de temperatura del reemplazo NTC del sensor del tubo de la pila de Pentair 42002-0024S para los sistemas eléctricos del calentador de la piscina y del balneario

Datos del producto:

Lugar de origen: China
Nombre de la marca: UCHI
Certificación: ROHS
Número de modelo: NSAB1802JD8-650T2I

Pago y Envío Términos:

Cantidad de orden mínima: 500pcs
Precio: 6-9 USD / Pieces
Detalles de empaquetado: Bulto, peso de unidad: 20g
Tiempo de entrega: 7-10 días
Condiciones de pago: T / T, Western Union
Capacidad de la fuente: 150,000pcs por mes
Descripción detallada del producto
nombre: Sensor del tubo de la pila número de pieza: NSAB1802JD8-650T2I
PN universal: 42002-0024S Elemento: R200: 8KΩ EL ±5% R150/250: 5300K el ±3% RDA
Cable: TPEF AWG22*1C 320℃ Recubrimiento: resina de epoxy
La vivienda: JM19105 Φ6.35*54.6+S13+24UNF SUS304 terminal: Amperio 250 #22-#18
Temp.range de funcionamiento: -30~+300C Longitud del cable: 65m m


Sensor de temperatura del reemplazo NTC del sensor del tubo de la pila de Pentair 42002-0024S para los sistemas eléctricos del calentador de la piscina y del balneario


Vínculo de la transferencia directa de la especificación: NSAB1802JD8-650T2I SPEC.pdf
Vínculo de la transferencia directa del método de la instalación: Sensor Insulation.pdf del tubo de la pila





Descripción



Un sensor del tubo de la pila, situado en el codo del extractor de un calentador de la piscina, previene el humo hecho salir de exceder 500°F. cuando éste falla, su sistema mostrará los códigos de error E05 o E06 para indicar que el sensor del tubo de la pila debe ser substituido.

Este sensor del tubo de la pila del reemplazo de tecnologías óptimas de la piscina es compatible con MasterTemp de Pentair, máximo-e-Therm, y otros calentadores del Sta-rito de Pentair. Se diseña específicamente para substituir el sensor del tubo de la pila del calentador del Sta-rito.

Ubicación: El sensor interior del tubo del interruptor del tubo de la pila (ES2) /Stack (SFS) está situado en el codo del extractor.



Dimensión (milímetros)


NO COMPONENTE MATERIAL Y ESPECIFICACIONES Q'TY OBSERVACIÓN
2-1 ELEMENTO R200: 8KΩ EL ±5% R150/250: 5300K el ±3% RDA 1 PCS
2-2 ALAMBRE DE VENTAJA TPEF AWG22*1C 320℃ 65m m (Blanco)
2-3 CAPA Resina de epoxy   (Negro)
2-4 VIVIENDA JM19105 Φ6.35*54.6+S13+24UNF SUS304 1 PCS
2-5 TERMINOL Amperio 250 #22-#18 2 PCS (Rojo)


Funcionamiento

NO Artículo Muestra Condiciones de prueba Mínimo. Valor normal Máximo. Unidad
4-1. Resistencia en 200℃ R200

Ta=200±0.05℃

PT≦0.1mw

7,6 8 8,4
Resistencia en 150℃ R150

Ta=150±0.05℃

PT≦0.1mw

/ 29,65 /
Resistencia en 250℃ R250

Ta=250±0.05℃

PT≦0.1mw

/ 2,705 /
4-2. Valor de B B150/250   5141 5300 5459 k
4-3.

Disipación

Coeficiente

σ En el aire 3   / mw/℃
4-4. Constante de tiempo τ En el aire / / 15 sec
4-5. Resistencia de aislamiento / 500VDC 100 / /
4-6. Voltaje de Withstand / CA 1500V 5 / / Sec
4-7. Temp.range de funcionamiento / / -30 / +300



Prueba de confiabilidad


NO Artículo Requisitos técnicos Condiciones y método de prueba
5-1. De alta temperatura. Prueba

EL DR/R25£±3%

EL DB/B£±3%

Ningún cambio con voltaje de withstand,
Funcionamiento de Insalution.
Aspecto sin daño.

105±5℃, 1000±24 horas
5-2. A baja temperatura. tes -30±5℃, 1000±24 horas
5-3. Aguante la prueba de la humedad Almacene en el ambiente 65±2℃, 90%-95%RH para 1000±24 horas
5-4. Temporeros. prueba de ciclo Coloque la muestra en -30℃ para el minuto 10, en 25℃ para 10 mínimos y en el ℃ 100 para 10 mínimos y la repetición por 5 veces.
5-5 Pruebas extensibles

Después de prueba extensible, el sensor debe ser
ningún daño y ningún poder de falling.zero
la tarifa del cambio de la resistencia debe ser menos
que el ±1% en 25℃

Afiance el alambre con abrazadera en 50m m lejos del borde interno del terminal del conector, después aplique la tensión estática 10N entre el terminal y el alambre para 1min, a lo largo de direction.after axial la prueba, control si hay ningunos borken el alambre, cayéndose o el cero-poder del daño y de la medida con referencia a.
5-6 Prueba de descenso

Ningún daño técnico. poder cero
la tarifa del cambio de la resistencia debe ser menos del ±1% en 25℃

Caiga el sensor dirección axial del metro de una alta y lateral directa para cementar el piso, cada dirección para el control de 5 times.then el aspecto y resistencia del cero-poder de la medida en 25℃
5-7 Prueba de vibración Gama de frecuencia: 10-500HZ, velocidad acelerada: 10g, tiempo del barrido de frecuencia: x y Y para 30 min.recover por 4 horas después de la prueba, representación visual examinan el aspecto del sensor y miden resistencia del poder cero en 25℃



6,1 en curso de almacenamiento y transporte, por altura de pila no están más de 4 productos de CTN.
6,2 disponible con todos transporte el método, pero evite la lluvia, nieve de la lixiviación directa o indirecta y del daño mecánico.

6,3 los productos se deben almacenar en la temperatura del ambiente - 10 ℃/+ 40 el ℃, humedad relativa no son más del 80%, ambiente no deben tener ácido, gas del álcali y de la corrosión o fuente radiactiva.


Atención en la operación

7,1 traerá calor adicional y afectará a la precisión de la prueba cuando el paso actual a través del sensor, con objeto de ella antes de seleccionar el sensor.
7,2 cuando el producto se mueve, la instalación se debe manejar suavemente para evitar el daño causado tirando del producto.
7,3 la deformación del producto, oxidación y otros fenómenos, no se puede utilizar, para no afectar a la exactitud de la temperatura.
7,4 las variaciones excesivas de la temperatura se deben evitar dentro de la gama de temperaturas de funcionamiento.
7,5 no utilice en gases corrosivos (tales como CO2, NH3, SOX, NOX, etc.) más allá de condiciones especificadas.
7,6 no utilice en los solventes de la electrólisis, de la sal, del ácido, alcalinos y orgánicos más allá de condiciones especificadas.
7,7 en la temperatura límite, el producto puede soportar choque demasiado alto o demasiado bajo de la temperatura a corto plazo, pero no puede poner el producto en la temperatura límite durante mucho tiempo, para evitar acortar la vida de servicio del producto.

¡Si usted necesita alguna ayuda, consulte por favor a nuestro personal de ventas o los ingenieros, le agradecen!
