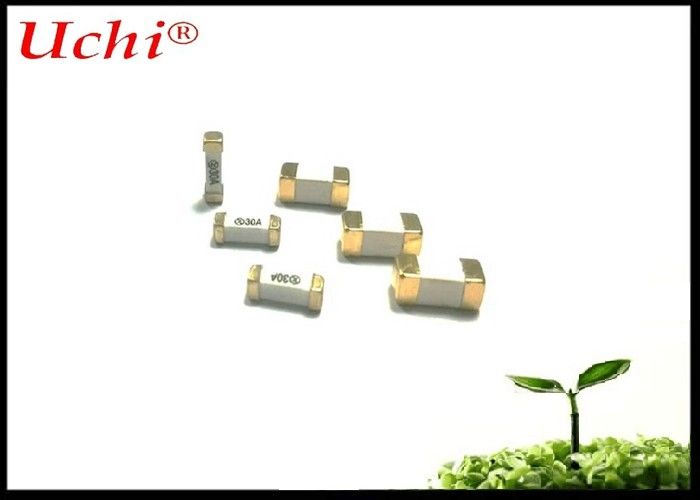

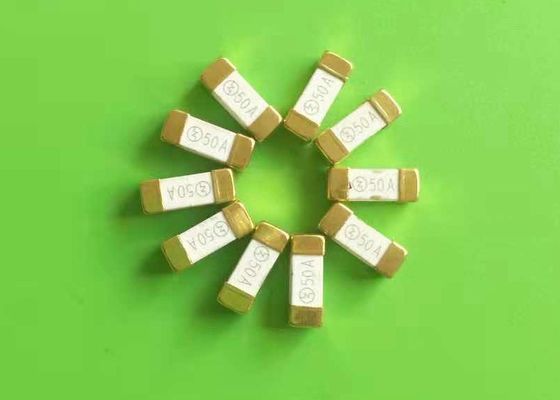

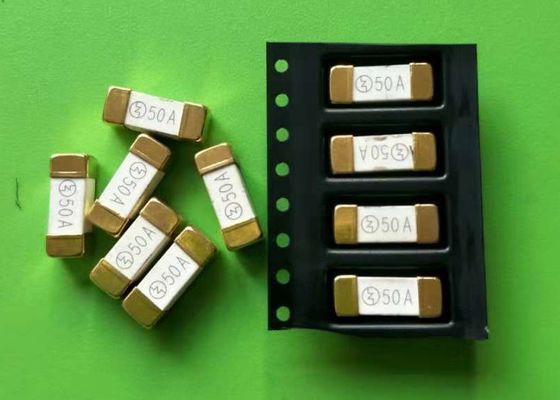

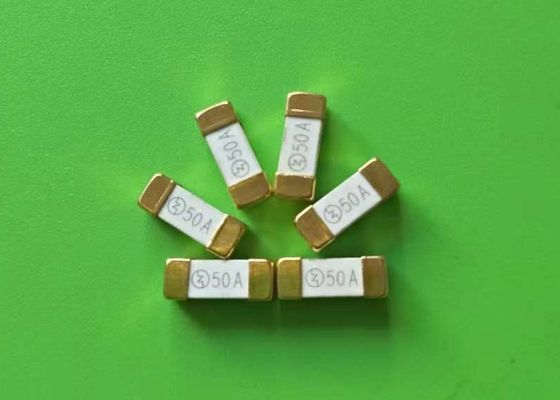

Fusible de acción rápida de alta corriente 50A 12x4.5mm
Datos del producto:
| Certificación: | UL |
| Número de modelo: | 4512 series |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5000e |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | 20A-30A: fusibles 2000pcs en la cinta (anchura 24m m) y el carrete (diámetro 13inch); 40A-100A: fusi |
| Tiempo de entrega: | 7-10 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000,000pcs/month |
|
Información detallada |
|||
| Nombre: | Fusible de ladrillo 4512 | Grados actuales: | 50A |
|---|---|---|---|
| Tensión nominal: | 32V,63V,72V,80V,125V | Capacidad de ruptura: | CA 500A @ 125V, CC 1KA |
| Velocidad: | De acción rápida | Cuerpo: | Cerámica cuadrada |
| Encapsulación: | Montaje en superficie | Estándar: | UL248-1/14 |
| Resaltar: | mini fusibles de vidrio,fusible de plomo radial,fusible de ladrillo de alta corriente 50A |
||
Descripción de producto
1032 1245 4512 Serie de montaje de superficie paquete de acción rápida de alta corriente de ladrillo fusible 50A 12x4.5mm Cuerpo cuadrado de cerámica
Descripción
El fusible NANO2 de la serie 4512 es un fusible de acción rápida y muy alta corriente diseñado para aplicaciones de alta corriente de funcionamiento.Ofrece una resistencia superior al ciclo térmico de 500 ciclos con su bajo aumento de temperatura y excelentes características de estabilidad a la temperatura, es ideal para su uso en equipos de computación y telecomunicaciones como servidores de gama alta, estaciones base, fuentes de alimentación y aplicaciones de computación de cuchillas.con capacidades de interrupción ultra altas (hasta 500A@ 72VDC) y de pequeño tamaño (10.1 mm x 3.12 mm x 3.12 mm) y un factor de forma de montaje en la superficie para ayudar a ahorrar espacio.
Características
* Acción rápida Fuegos de ladrillo de alta corriente
* El montaje de la superficie es conveniente para ahorrar espacio
* Cuerpo de cerámica Suqare con diseño de tapa final
* Diseñado para UL248-1/14
* Nueva llegada
Aplicaciones
Servidores de gama alta
Fuente de alimentación de la estación base
Módulo de regulación de voltaje para servidor de PC
Sistema de ventilador de refrigeración para servidor de PC
Aplicaciones de arquitectura avanzada de computación de telecomunicaciones (ATCA) para computación en la nube
Sistema de gestión de baterías (herramientas industriales)
Características eléctricas
| Amperios | 1.0 En | 2.5 En | 3.5 En |
| 20 a 50 A | 4 horas por minuto. | < 10 s | - |
| 60 a 100 A | 4 horas por minuto. | - | < 10 s |
Especificaciones
1. Clasificación de interrupción de CA (medida a voltaje designado, cierre aleatorio del factor de potencia del 100%)
2. Nivel de interrupción de CC (medido a voltaje designado, constante de tiempo inferior a 50 microsegundos,
fuente de la batería)
3Los I2t típicos de prearcado se miden a 10 In de corriente, banco de baterías de CC, pero no superior a la interrupción
con un valor nominal, constante de tiempo del circuito calibrado inferior a 50 microsegundos)
4. Calificación interna para 40A-60A @ 80Vdc, está pendiente la aprobación UL
Dimensión (mm)
Diseño recomendado de la plataforma
20A-30A: El espesor de la huella recomendado es de 3 oz; la anchura mínima de la huella es de 10 mm
40A-50A: El espesor de las huellas recomendado es de 3 oz; la anchura mínima de las huellas es de 15 mm
60A-70A: El espesor recomendado de la huella es de 3 oz; la anchura mínima de la huella es de 22 mm
80A-100A: El espesor de la huella recomendado es de 6 oz; la anchura mínima de la huella es de 33 mm
Características de soldadura
Soldadura por reflujo
• Temperatura: 260° C
• Tiempo: 30 segundos como máximo
Curvas de tiempo
Curva de reducción de la temperatura
Temperatura de funcionamiento normal: 25 °C ± 2 °C
Temperatura de funcionamiento: -55°C a 125°C con el factor de corrección adecuado aplicado.
Gráfico del factor de corrección
Paquete y cantidad mínima de pedido

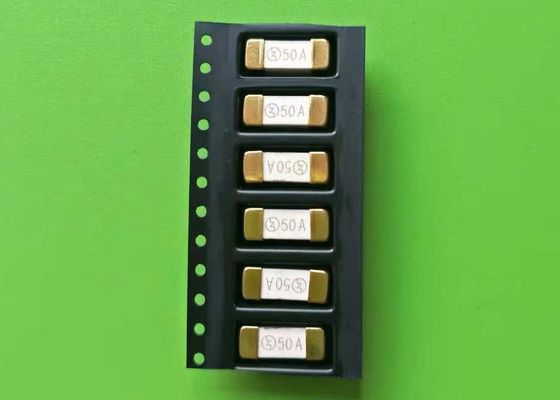

20A-30A: 2000 pilas de fusibles en cinta (ancho 24 mm) y carrete (diámetro 13 pulgadas);
40A-100A: 1000 piezas de fusibles en cinta (ancho 24 mm) y carrete (diámetro 13 pulgadas)
