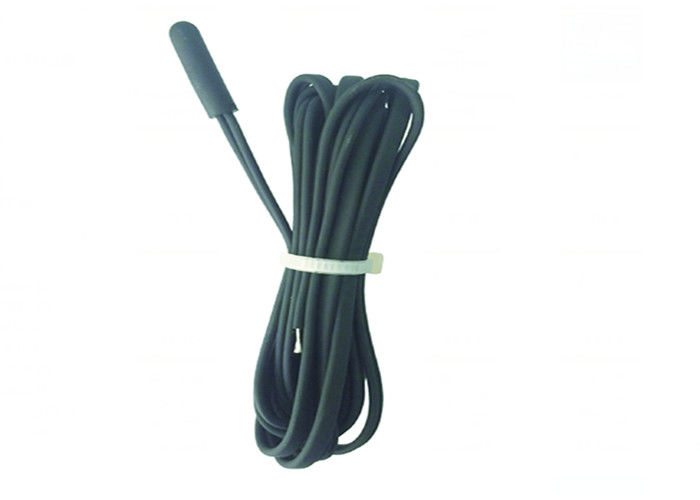

sensor de temperatura de 100k NTC
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | UCHI |
| Certificación: | ROHS,UL |
| Número de modelo: | CWF 2 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5000e |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | paquete estándar de la exportación |
| Tiempo de entrega: | 7~14 días |
| Condiciones de pago: | T / T, Western Union, MoneyGram |
| Capacidad de la fuente: | 50000000PCS por mes |
|
Información detallada |
|||
| Ensamblaje: | Bloqueo de agujeros de diámetro o fijación de alambre | Aplicación: | Variación de la temperatura de la prueba de la condición del aire |
|---|---|---|---|
| Material de la cabeza: | TPE | Material de alambre: | XTPE |
| Temperatura de funcionamiento: | -40~+105ºC | Valor de la resistencia: | 5K, 10K, 20K, 50K, 100K etc. |
| Beta Value: | 3380,3470,3600,3950 etc. | Elemento: | C-microprocesador D-MF51 E-MF51E/MF52B F-MF11 G-MF55 H-MF52DE de A-MF52A B-MF58 |
| Resaltar: | Sensor de temperatura del termopar,Sensor de temperatura de sonda NTC,sensor de temperatura de 100k NTC |
||
Descripción de producto
Proba de temperatura NTC fija para automóviles TPE para bloqueo de agujeros o alambre 100K para probar la variación de temperatura del aire acondicionado
Descripción
Las sondas termistor son invaluables para detectar niveles de temperatura en una variedad de industrias que van desde HVAC y manipulación de alimentos hasta investigación automotriz y de laboratorio.Es crítico que la sonda de termistor utilizada sea precisa para garantizar un monitoreo térmico confiable.
Un proveedor de clase mundial de termistores y sondas y conjuntos de termistores, ofrecemos sondas de temperatura diseñadas y construidas desde cero.Los termistores que utilizamos son creados a partir de una mezcla precisa de materias primas y procesados utilizando técnicas patentadas que resultan en componentes discretos superiores, sondas y ensamblajes.
Fabricamos sondas de temperatura de grado de laboratorio, sondas de detección de temperatura superficial, micro sondas, así como muchas otras diseñadas para adaptarse a aplicaciones específicas.Nuestros ingenieros de aplicaciones son expertos en el diseño de sondas y conjuntos de detección de temperatura que utilizan termistores, así como RTDs adecuados para las aplicaciones más exigentes.
Archivo en formato PDF:
Perfil del sensor de temperatura NTC 1 de 2.pdf
Perfil del sensor de temperatura NTC 2 de 2.pdf

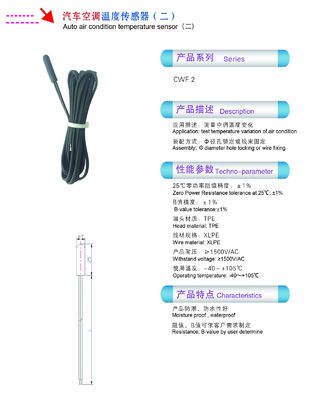

Dimensión (unidad: mm)
Serie: CWF 2
Aplicación: variación de la temperatura de ensayo del aire acondicionado
En el caso de las máquinas de la categoría M3 o M4, el valor de las máquinas de la categoría M3 será igual o superior al valor de las máquinas de la categoría M3 o M4.
Características
Tiempo de respuesta rápido
A prueba de humedad, a prueba de agua
Se monta fácilmente
Disponible a medida
Las especificaciones técnicas:
- Tolerancia de resistencia de potencia cero a 25°: ±1%
- Tolerancia del valor B: ±1%
- Material de la cabeza: TPE
- Material del cable: XTPE
- Tensión de resistencia: ≥1500VAC
- Rango de temperatura de funcionamiento: -40 ~ + 105oC
- Conector: puede ser personalizado
Los chips-NTC termistores utilizados
Taller de termistores NTC de alta calidad y alto rendimiento
Tenemos el proceso único y la tecnología de núcleo líder con derechos de propiedad intelectual de equipos de polvo cerámico, hechos de chips, NTC de alto rendimiento Producción automática por lotes.
Tenemos más de 12 series de termistores NTC de alto rendimiento línea de producción automática, los productos tienen las ventajas de gran producción, alta calidad, buena coherencia, alta fiabilidad,Además puede estar hecho de muchos tipos de sensores de temperatura NTCTambién puede suministrarse a otras fábricas de sensores NTC y exportarse en grandes cantidades al extranjero.
|
|
|
|
|
Número de las partes
Modelos normales
|
CWF1 Revestimiento con resina epoxi
|
|
|
CWF2 de aluminio, de cobre, tapa de acero inoxidable
|
|
|
CWF3 Tapón de plástico
|
|
|
CWF4 Hojas de metal fijas
|
|
|
CWF5 Forma especial
|
|
NTC Sensor de temperatura -- una mirada al taller
Ventajas y características del sensor de temperatura automático
- Tenemos el corazón del sensor de temperatura NTC... conjuntos completos de línea de producción y tecnología central de derechos de propiedad intelectual pro-prietaria para medición de temperatura de alto rendimiento NTC termistor.
- Tenemos todo tipo de NTC elemento central de NTC sensor de temperatura - termistores de medición de temperatura de alto rendimiento son de producción propia, serie completa, diversidad estructural.Nuestros productos pueden cumplir con los requisitos de la medición de previsión en el área de temperatura diferente de baja temperaturaEstos productos han pasado muchas certificaciones de seguridad nacionales y extranjeras.
- Las características de resistencia y temperatura pueden satisfacer completamente los requisitos del cliente y apoyar la mejor conveniencia para los clientes.
- Técnica de fabricación madura del sensor de temperatura NTC,producción en masa a gran escala,producto tiene la mejor capacidad de sellamiento aislante,colisión mecánica,resistencia a la flexión,bien montado.
- Tiempo térmico corto, respuesta rápida
- Categorías múltiples, series completas, muchos tipos de carcasas, configuración, fácil de ensamblar
- Tenemos equipos de inspección de alto nivel que llevan a cabo un proceso de inspección estricto y normativo.
- Nuestros productos con alta precisión, alta fiabilidad, alta estabilidad, alta intercambiabilidad, alta similitud son avanzados en la industria.
(La tolerancia máxima puede alcanzar ±0,02°C) (Años de velocidad de deriva ≤1‰)
La temperatura de funcionamiento y el entorno del sensor de temperatura NTC dependen del rendimiento específico de su elemento central y del cable de plomo:
¢Termistores NTC diferentes que se utilicen en los sensores de temperatura NTC con las siguientes temperaturas de funcionamiento diferentes:
Chip o MF52A,MF51E,MF55: grado de resistencia a la temperatura 125°C, grado de resistencia a la temperatura real 150°C
MF58: grado de resistencia a la temperatura 200°C, grado de resistencia a la temperatura real 250°C
MF51: grado de resistencia a la temperatura 200°C, grado de resistencia a la temperatura real 250°C
MF51 especial: grado de resistencia a la temperatura 250°C, grado de resistencia a la temperatura real 300°C
Chips sin soldadura: resistencia a la temperatura de grado 450°C, resistencia a la temperatura real de grado 500°C
¢Medio de funcionamiento
En el entorno de alta temperatura, alta humedad y alta corrosión, se sugiere utilizar un termistor de tipo vidrio sellado como elemento central.Y el tipo MF51 será el mejor termistor NTC en un ambiente de alta humedad.
¢Consideraciones de diseño y procedimiento del sensor de temperatura:
1. elige la forma de acuerdo con el diseño del cliente o los requisitos de ensamblaje, y confirma el termistor.
2- Confirmar el elemento del termistor y otros materiales de acuerdo con los requisitos de los clientes
3. Seleccione la resistencia adecuada, el valor B y la tolerancia
4- Elegir la tecnología de aislamiento y protección contra humedad adecuada para satisfacer las necesidades del cliente
5. Elegir una estructura de encapsulación adecuada para satisfacer los requisitos de rendimiento de resistencia a los golpes mecánicos
6- Cumplir con los requisitos especiales del cliente.
Prueba de fiabilidad
| Punto de ensayo | Norma de ensayo | método de ensayo | Requisitos de rendimiento |
| Resistencia de energía cero | Se trata de una serie de pruebas. | Sumergir las muestras en el baño de temperatura constante a 25°C±0,005°C, ensayar la resistencia constante |
Resistencia tol ± 1%
|
| Valor B | Se aplicará la norma IEC 60539-1. | Sumergir las muestras en el baño de temperatura constante a 25°C, 50°C ((o 85°C), probar la resistencia constante y calcular el valor B |
Resistencia tol ± 1%
|
| Caída libre |
Se aplicará la norma IEC 60068-2-32.
|
Alturas de caída: 1,5 ± 0,1 m, superficie: cemento, 1 vez |
No hay daños evidentes, R25 △R/R≤±1%
|
| El aislamiento |
Se aplicará la norma IEC 60539-1.
|
Presión de 500 V sobre la capa de aislamiento en ensayo de resistencia del aislamiento |
En el caso de las entidades de crédito:
|
| Resiste el voltaje | Se aplicará la norma IEC 60539-1. |
Ventilación resistente: 1500V/AC, Corriente de fuga: 2mA Duración: 60 segundos
|
No hay daños evidentes.
|
| Tensión | Se aplicará la norma IEC 60068-2-21. |
Velocidad de tracción uniforme en el extremo, F>4,0KG ((requerido por el cliente)
|
No hay daños evidentes, R25 △R/R≤±1%
|
| Vibración | Q/HBm 108 a 94 | Frecuencia de ensayo: 10~500 Hz, oscilación: aceleración de 1,2 mm: 30 m/s2 Dirección X,Y,Z Tiempo:8 horas/dirección |
No hay daños evidentes, R25 △R/R≤±1%
|
| Humedad y calor constantes | Se aplicará la norma IEC 60068-2-78. | Temperatura: 40 ± 2 °C Humedad: 92-95% RH Tiempo: 1000 ± 24 horas |
No hay daños evidentes, R25 △R/R≤±1%
|
| Constante de tiempo térmico | El Consejo Europeo | Sumergirse en agua a 25°C, después del equilibrio térmico, sumergirse en 85°C, la resistencia llega al 63,2%, calcular el tiempo total |
< 10 segundos
|
| Almacenamiento a alta temperatura | Se aplicará la norma IEC 60068-2-2. | La temperatura: 125 °C ± 5 °C Tiempo: 1000 ± 24 horas | No hay daños evidentes, R25 △R/R≤±1% |
| Choque térmico y frío | Se aplican los siguientes requisitos: |
-40°C~+125°C T1:30min Tiempo del ciclo:1000
|
No hay daños evidentes, R25 △R/R≤±1%
|
| Experimento de golpe | Se aplicará la norma IEC 60068-2-77. |
Aceleración: 250 m/s2 Duración del pulso: 6 ms Tiempos de golpe: 1000 Tiempo de recuperación: 2 horas
|
No hay daños evidentes, R25 △R/R≤±1%
|
| Almacenamiento a baja temperatura | Se aplicará la norma IEC 60068-2-1. |
Temperatura: 40 ± 2 °C Tiempo: 1000 ± 24 horas
|
No hay daños evidentes, R25 △R/R≤±1%
|
| Espray de sal | Se aplicará la norma IEC 60068-2-11. | Temperatura: 35±2°C Hora de recogida: 1,0 ml~2,0 ml Tiempo: se determina según la demanda real |
No hay daños evidentes, R25 △R/R≤±1%
|
Introducción de equipos de ensayo e inspección
|
|
|
|
Nombre: cámara de choque de alta/baja temperatura Función:el producto de ensayo resiste la cámara de choque de alta/baja temperatura |
Nombre: cámara de temperatura y humedad constantes Función: estado de almacenamiento de los productos de ensayo bajo humedad y calor constantes |
|
|
|
|
Nombre: Equipo de ensayo de vibraciones Función: ensayar el efecto en el producto durante el transporte generado por la frecuencia y la amplitud de las vibraciones |
Nombre: Máquina de ensayo de rociado de sal Función: Resistencia del producto a la oxidación y la corrosión |
|
|
|
Nombre: analizador de tamaño de partículas láser Función: Análisis de material de tamaño de partícula láser |
Nombre: Horno seco de vacío y alta temperatura Función: ensayo de envejecimiento a alta temperatura |
|
|
|
Nombre: analizador de espectro Función: analizar el contenido de sustancias nocivas de los productos |
Nombre: medidor de espesor electrolítico Función: Se utiliza para ensayar el grosor del revestimiento de la materia prima. |
|
|
|
Nombre : Instrumento de baño de aceite a temperatura constante Función: ensayo de la temperatura ambiente a una resistencia de punto constante (tolerancia ±0,002°C) |
Nombre : Cubo de ensayo de precisión a baja temperatura Función: Temperatura de ensayo en punto constante de resistencia durante -70°C a 0°C (tolerancia ±0,01°C) |
|
|
|
Nombre : Instrumento de ensayo de la constante de disipación y tiempo térmico Función: disipación de ensayo y constante de tiempo térmico |
Nombre: NTC Probador de impacto Función: Prueba de la capacidad de impulso que pueden soportar los productos |
|
|
|
Nombre : Instrumento de ensayo de resistencia a la tensión Función: aislamiento de ensayo resistir el voltaje |
Nombre: Fuente de alimentación de voltaje constante en CC Función: Consumo de potencia nominal de ensayo |
|
|
|
Nombre: Proyector Función: Prueba de la apariencia y la estructura interna |
Nombre: instrumento de la tasa de alargamiento Función: tasa de alargamiento de ensayo de los cables |
|
|
|
Nombre: máquina de ensayo de envejecimiento por sobrecarga Función: ensayo de envejecimiento eléctrico de los productos de medición de la temperatura |
Nombre: Tabla de experimentos químicos Función: mezcla química |
|
Nombre: Estadio de envejecimiento Función: ensayo de la fiabilidad del producto durante el envejecimiento |
