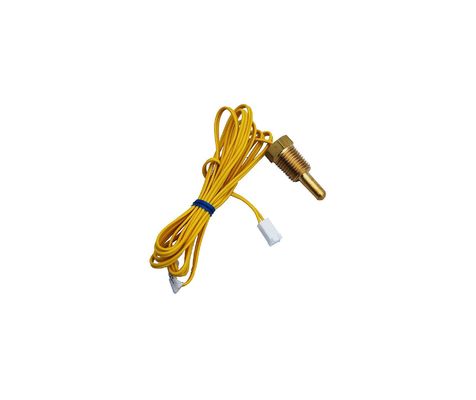

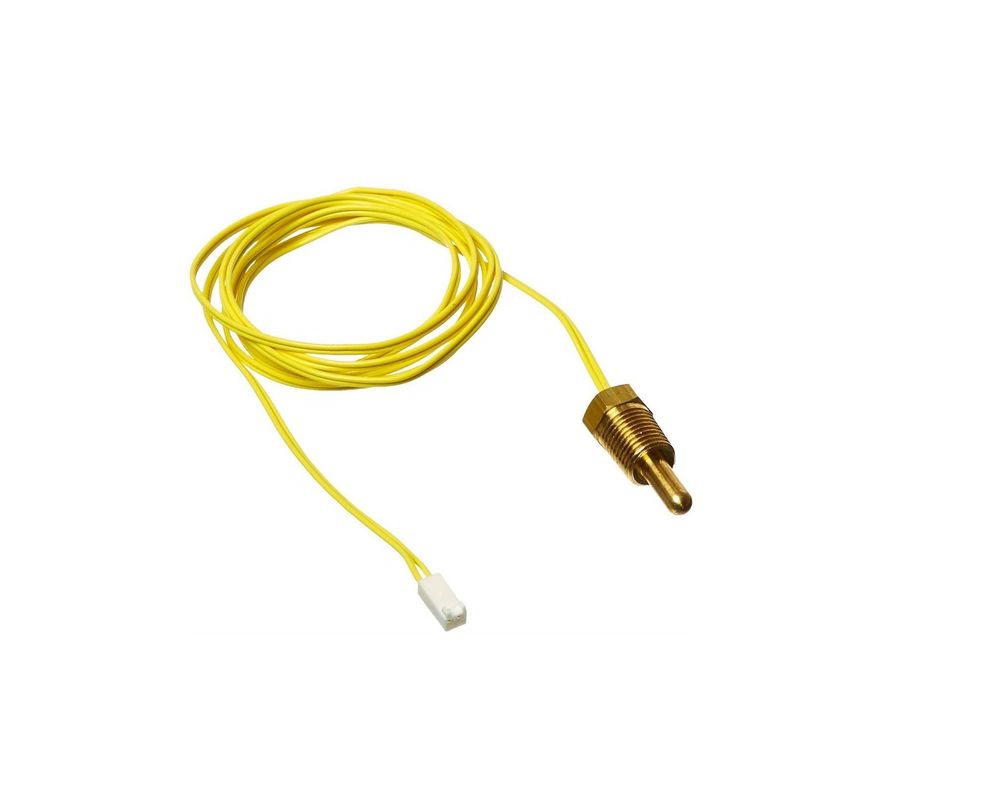

Sensor de temperatura del reemplazo NTC de la punta de prueba del termistor de Pentair 471566 10KOhm para la bomba y el calentador del balneario de la piscina
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | UCHI |
| Certificación: | ROHS |
| Número de modelo: | NSB0103FC2-152T6C |
Pago y Envío Términos:
| Cantidad de orden mínima: | 500pcs |
|---|---|
| Precio: | 3-7 USD/PC |
| Detalles de empaquetado: | Bulto, peso de unidad: 37g |
| Tiempo de entrega: | 7-10 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 500.000 unidades por mes |
|
Información detallada |
|||
| Artículo: | Punta de prueba del termistor | PN original: | 471566 |
|---|---|---|---|
| R25: | 10KOhm | Longitud del cable: | 150 mm |
| Alojamiento: | Hilo de latón | Conector: | Sí |
| Alta luz: | Sensor de temperatura ntc 10KOHM,reemplazo de sonda termistor de 150 mm,termistor de sonda 471566 |
||
Descripción de producto
Pentair 471566 Sonda termistor Reemplazo Sensor de temperatura NTC 10KOhm para bomba y calentador de spa de piscina
Descripción
Termistor de sonda 471566 utilizado en calentadores Pentair Minimax NT.El sensor de temperatura de latón se atornilla en el cabezal, con cable/alambre de conexión amarillo de alta temperatura.Se adapta a los calentadores electrónicos Pentair Minimax NTD.También se adapta a los calentadores Ultratemp y ThermalFlow de Pentair.No se utiliza en calentadores Purex Minimax o Minimax Plus.471566 También se puede encontrar en las páginas de piezas de Minimax

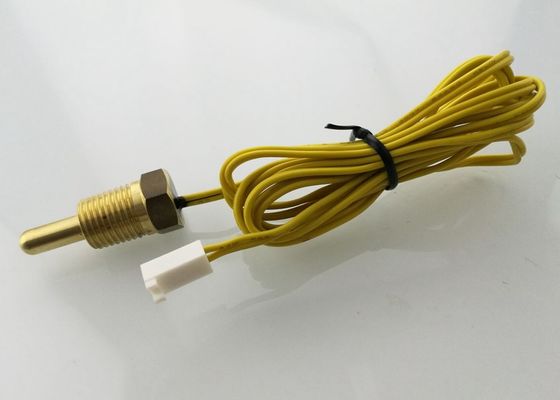

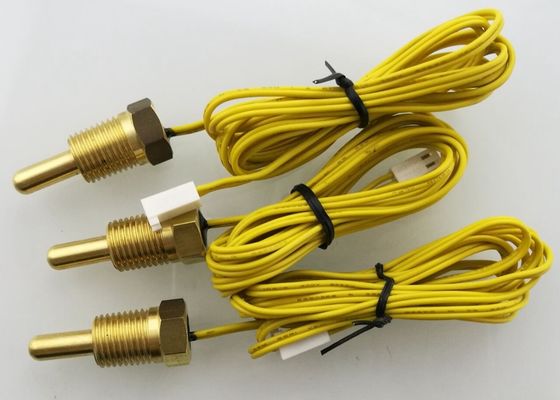

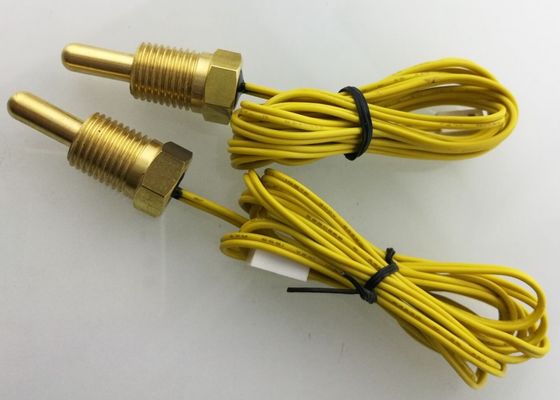

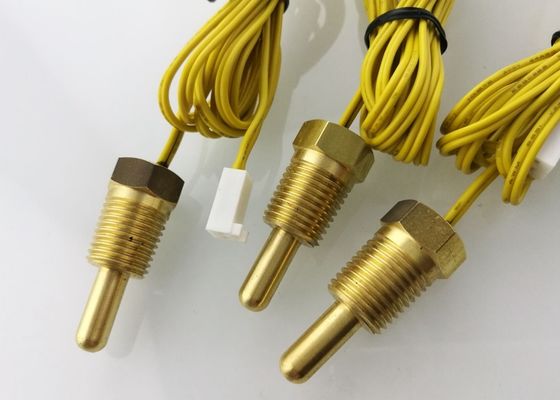

Imágenes reales del producto
Solicitud
Esta sonda de termistor está diseñada para usarse con los calentadores de piscina y spa Pentair MiniMax NT STD, NT LN, NT TSI modelos 200, 250,
300, 400 y también compatible con bombas de calor para piscinas y spas UltraTemp y ThermalFlo.Mide 1 pulgada de largo por 2 pulgadas
alto por 1 pulgada de ancho.
Se utiliza en los siguientes modelos:
MiniMax NT STD utilizado en los números de modelo 200, 250, 300, 400.
MiniMax NT TSI utilizado en los números de modelo 200, 250, 300, 400.
MiniMax NT LNusado en los números de modelo 200, 250, 300, 400.
Bomba de calor ThermalFlo
Bomba de calor UltraTemp
Especificación principal
| Número de parte | NSB0103FC2-152T6C |
| Amazon OE # | 471566 |
| Resistencia @25C | 10KOHM |
| Longitud del cable | 150 mm |
| Color de cable | Amarillo |
| Alojamiento | Latón-Hilo |
| MOQ | 500PCS |
| Tiempo de espera | 7-10 días laborables |
Inspección saliente
| NO | Artículo | Requerimientos técnicos | Condiciones y método de prueba |
| 5-1. | Alta temperatura.Prueba |
DR/R25£±3%
BS/B£±3%
Sin cambios con tensión soportada, Rendimiento de aislamiento. Apariencia sin daños. |
105±5℃,1000±24 horas |
| 5-2. | Baja temperatura.pruebas | -30±5℃,1000±24 horas | |
| 5-3. | soportar la prueba de humedad | Almacenar en ambiente 65±2℃,90%-95%RH por 1000±24 hrs | |
| 5-4. | Temperatura.prueba de ciclo | Coloque la muestra a -30 ℃ durante 10 min, a 25 ℃ durante 10 min y a 100 ℃ durante 10 min.y repita por 5 veces. | |
| 5-5 | Ensayos de tracción |
Después de la prueba de tracción, el sensor debe ser Sin daños y sin caídas. Energía cero. la tasa de cambio de resistencia debe ser menor que ±1% en 25℃ |
Sujete el cable a 50 mm del borde interior del terminal del conector, luego aplique una tensión estática de 10 N entre el terminal y el cable durante 1 minuto, a lo largo de la dirección axial. Después de la prueba, verifique si hay algún cable roto, caído o dañado y mida cero potencia re. |
| 5-6 | Prueba de caída |
Sin daños técnicos.poder cero la tasa de cambio de resistencia debe ser inferior a ± 1% en 25 ℃ |
Deje caer el sensor desde un metro de altura en dirección axial y lateral al piso de cemento, en cada dirección 5 veces. Luego verifique la apariencia y mida la resistencia de potencia cero en 25 ℃ |
| 5-7 | Test de vibración | Rango de frecuencia: 10-500 HZ, velocidad acelerada: 10 g, tiempo de barrido de frecuencia: tanto X como Y durante 30 min. Recuperación durante 4 horas después de la prueba, inspección visual del sensor y medición de resistencia de potencia cero en 25 ℃ |
6, método de almacenamiento
6.1En el proceso de almacenamiento y transporte, la altura por pila no supera los 4 productos CTN.
6.2Disponible con todos los medios de transporte, pero evitando la lluvia, la nieve de lixiviación directa o indirecta y daños mecánicos.
6.3Los productos deben almacenarse a la temperatura ambiente - 10 ℃ / + 40 ℃, la humedad relativa no es superior al 80 %, el ambiente no debe tener gas ácido, alcalino y corrosivo o fuente radiactiva.
7, atención en la operación
7.1Traerá calor adicional y afectará la precisión de la prueba cuando la corriente pase a través del sensor, con miras a ello antes de seleccionar el sensor.
7.2Cuando el producto se mueva, la instalación debe manejarse con cuidado para evitar daños causados por tirar del producto.
7.3No se puede utilizar la deformación del producto, la oxidación y otros fenómenos, para no afectar la precisión de la temperatura.
7.4Deben evitarse variaciones de temperatura excesivas dentro del rango de temperatura de funcionamiento.
7.5No lo use en gases corrosivos (como CO2, NH3, SOX, NOX, etc.) más allá de las condiciones especificadas.
7.6No lo use en solventes electrolíticos, salinos, ácidos, alcalinos y orgánicos más allá de las condiciones especificadas.
7.7En la temperatura límite, el producto puede soportar un choque de temperatura demasiado alto o demasiado bajo a corto plazo, pero no puede poner el producto en la temperatura límite durante mucho tiempo, para evitar acortar la vida útil del producto.
Si necesita ayuda, consulte a nuestro personal de ventas o ingenieros, ¡gracias!
