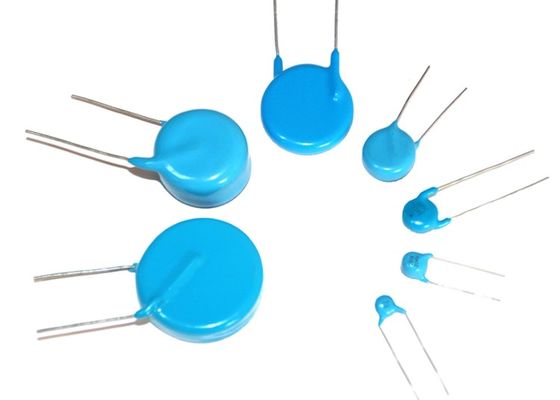

Condensador de disco cerámico de Murata Electronics
Datos del producto:
| Nombre de la marca: | UCHI |

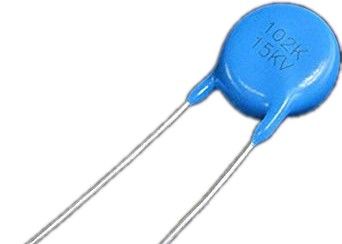

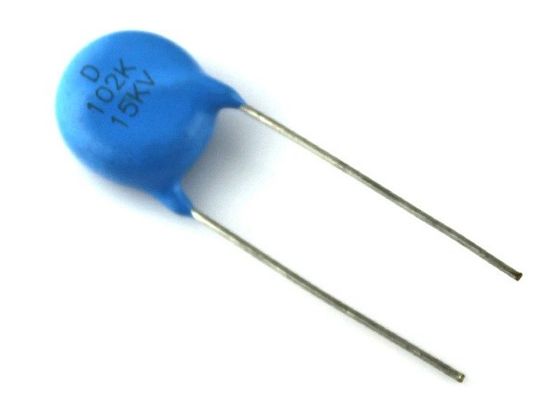

| Número de modelo: | CT81-15KV-D19-F12.5-102K |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100PCS |
|---|---|
| Precio: | 0.35~0.5 USD/Pieces |
| Detalles de empaquetado: | Grueso |
| Tiempo de entrega: | Acción para la pequeña cantidad |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000,000pcs por mes |
|
Información detallada |
|||
| Categoría de producto: | Condensadores de cerámica del disco | Capacidad: | 1000PF |
|---|---|---|---|
| Grado DC del voltaje: | 15KV DC | Tolerancia: | 10% |
| Diámetro: | 18mm | Espaciado de plomo: | 12.5 mm |
| Temperatura de funcionamiento: | -25~+85ºC | Estilo de terminación: | Radial |
| Capacitancia - N-F: | 1nF | Capacitancia - uF: | 0.001uF |
| Peso unitario: | 6 gramos | Coeficiente de temperatura: | +/- 1000 ppm/c |
| Resaltar: | condensador cerámico de disco,condensadores de película de alto voltaje,condensadores de disco cerámico de alto voltaje |
||
Descripción de producto
Mujeres de edad entre 18 y 35 años
Alrededor de N4700 de cerámica
Y5T es un mejor rendimiento de la Clase II Cerámica General. Su variación de temperatura de la capacitancia es dentro de
+22/-33% desde -25°C hasta +85°C. El factor de disipación es inferior al 1%, la resistencia al aislamiento superior a 100000MΩ.
Propiedades dieléctricas cerámicas
| - No, no es así. |
Las demás |
Temperatura de funcionamientoRango ((°C) |
El aislamiento |
Dissipación |
Temperatura |
| 1 |
Y5T |
-25/+85 | 100000 | 00,2% | +/-28% |
Dimensión y estilo de plomo
◆Clasificaciones estándar:
Resistencia a tensión ≥ 1,5 veces la tensión nominal ((en aceite)
| - No, no es así. | Número de la parte |
Las demás |
Nombrado |
Capacidad | Dimensiones (mm) | ||||
| C. Las | El TOL. | D | T. | F: el precio | d | ||||
| 1 | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. | Y5T | La velocidad de la corriente eléctrica | 1000 | ± 10% | 18.5 | 7.5 | 12.5 | 0.8 |
◆ Características
*Factor de disipación bajo del 1% a 1 KHZ
*Alta frecuencia ≥ 100 KHZ
*Corrente alta ≥ 15 mA
*Alto voltaje ≥ 45 KVDC
*Alta resistencia al aislamiento ≥100000MΩ
*Durante más de 10 años
* Bajas pérdidas, alta estabilidad
*Alta capacidad en tamaños pequeños
*Conducciones radiales
*Condensador de una sola capa de cerámica
*Excelente resistencia al calor, a la humedad y alta tensión de resistencia dieléctrica.
* Revestida con resina epoxi ignífugo.
◆Aplicaciones
*Fuentes de alimentación de alto voltaje;
* láseres de gas, generador de pulsos de alto voltaje
*Equipo de rayos X
*Red inteligente
*Industriales
*Militar
*Lámpara de xenón oculta, luces de xenón ocultas, bombillas de xenón ocultas, lámparas ocultas, transformadores de voltaje (VT), transformadores potenciales, transformadores de alto voltaje, transformadores de voltaje exterior,Inversor de potencia Conversor de voltajeTransformador de voltaje constante, convertidor de potencia, convertidor de voltaje, convertidor de voltaje, convertidor de potencia, convertidor de potencia,
*Duplicadores y triplicadores de televisores a color
*Fuentes de alimentación de alta tensión de corriente continua (PPC, aparatos de rayos X, limpiadores de aire, láseres, etc.)
*Condensador de ajuste en el circuito de enfoque para visualización
Las precauciones
(1) Durante el transporte y almacenamiento
• No transporte ni guarde donde el condensador esté expuesto a altas temperaturas o humedad.
• No exponga a gases venenosos como el H2SO4, el HCL o el HNO3.
• Evite impactos excesivos, como los causados por caídas.
(2) Durante el funcionamiento
• Evite el contacto con electrolitos como la transpiración. No toque con las manos desnudas.
• Evite impactos excesivos, como los causados por caídas.
• No aplique soldadura a los extremos de las puntas.
• No vuelva a trabajar los terminales.
(3) Uso
• Cuando se utilice el condensador para impulsos de alta velocidad, como con láser, asegúrese de que el
la tensión (de voltaje de pico a pico) se encuentra dentro de las especificaciones nominales del condensador.
•Asegúrese de que el condensador no esté expuesto al calor radiante de las cámaras o transformadores.
Especificaciones generales de 15 KV
Capacitador de disco cerámico de alto voltaje de 15KV 100PF
Capacitador de disco cerámico de alto voltaje de 15KV 220PF
Capacitador de disco cerámico de alto voltaje de 15KV 330PF
Capacitador de disco cerámico de alto voltaje de 15KV 470PF
Capacitador de disco cerámico de alto voltaje de 15KV 500PF
Capacitador de disco cerámico de alto voltaje de 15KV 1000PF
Capacitador de disco cerámico de alto voltaje de 15KV 2200PF
Capacitador de disco cerámico de alto voltaje de 15KV 3300PF
Capacitador de disco cerámico de alto voltaje de 15KV 4700PF
Capacitador de disco cerámico de alto voltaje de 15KV 10000PF
