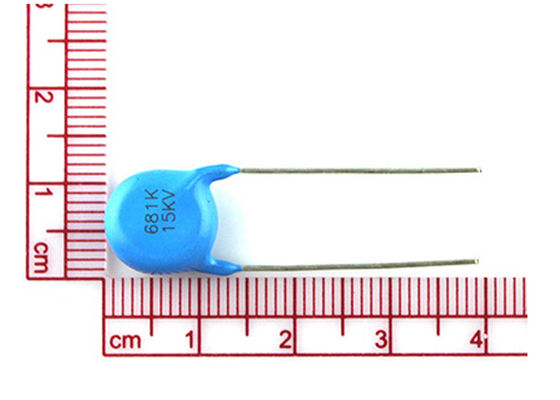

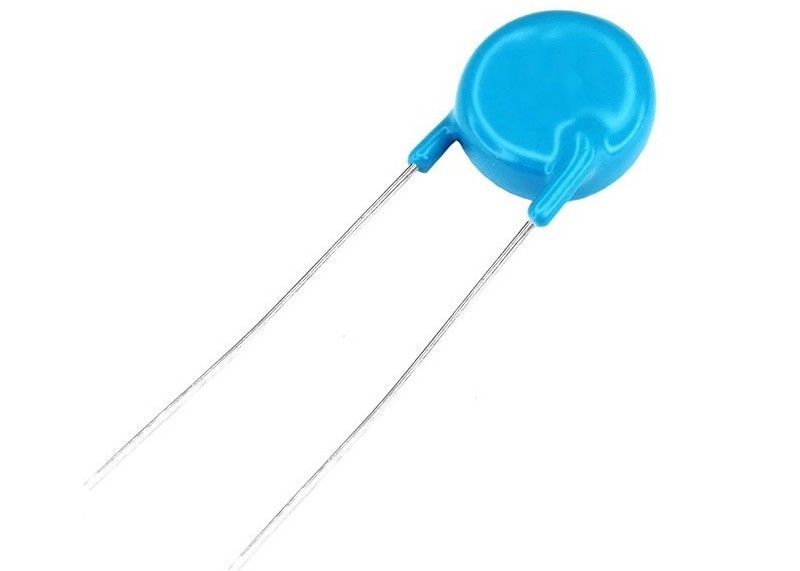

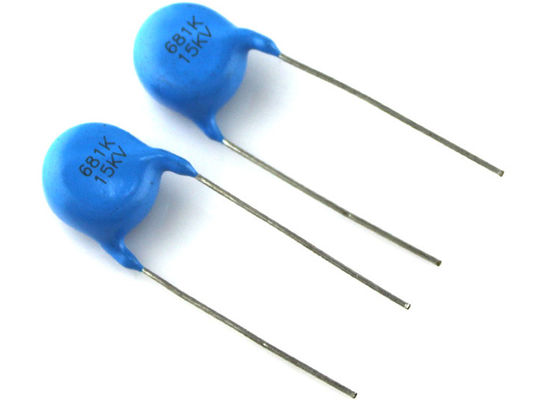

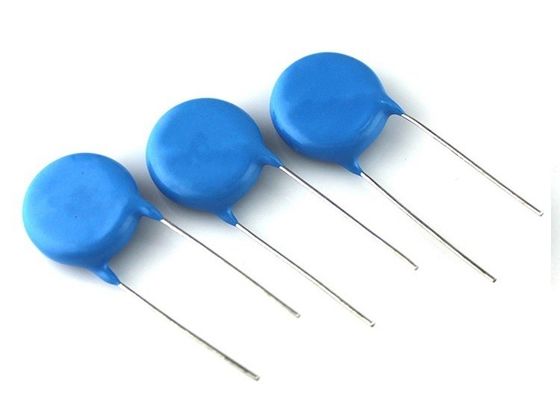

Condensador de disco cerámico de 680pF 15000 voltios
Datos del producto:
| Lugar de origen: | China |
| Número de modelo: | CT81-15KV-681K |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100PCS |
|---|---|
| Precio: | 0.16~0.3USD/PC |
| Detalles de empaquetado: | Grueso |
| Tiempo de entrega: | 7-10 días laborables |
| Condiciones de pago: | T / T, Western Union |
| Capacidad de la fuente: | 50,000pcs por semanas |
|
Información detallada |
|||
| Nombre del producto: | Condensadores de cerámica del disco | Capacidad: | 680 pF |
|---|---|---|---|
| Grado DC del voltaje: | 15 kVCC | Tolerancia: | 10 % |
| rango de temperatura: | +25-+85ºC | Terminación: | Radial |
| Solicitud: | Propósito general | Capacitancia - N-F: | 0,68 nF |
| Resaltar: | Condensador cerámico de disco,condensadores de película de alto voltaje,condensadores de disco cerámico de 680 pF |
||
Descripción de producto
Murata DHR4E4C681K2BB Contenedores de disco cerámico de alto voltaje de propósito general 680pF 15000V 10%
■ el desarrollo de laCaracterísticas
1. Tamaño pequeño
2. excelente resistencia al calor, a la humedad y a la humedad
tensión de resistencia dieléctrica.
3. Revestido con resina epoxi ignífugo.
4Válvula de tensión nominal de 20 kV disponible bajo petición
• Bajas pérdidas
• Alta capacidad en tamaños pequeños
• Alta estabilidad
• Los conductos radiales
• Condensador de una sola capa de cerámica
■ el desarrollo de laAplicaciones
1Televisores a color de doble y triple
2Fuentes de alimentación de alta tensión de corriente continua (PPC, rayos X)
aparatos, purificadores de aire, láseres, etc.)
3. Condensador de afinación en el circuito de enfoque para visualización
• Televisores y monitores • SMPS • Alta tensión de corriente continua y pulso • Equipos de rayos X
Diseño
Los condensadores consisten en un disco de cerámica cuyos dos lados están plateados.Los condensadores pueden suministrarse con cables rectos con un intervalo de 0.375" (9,5 mm), 0,500" (12,7 mm) o 0,750" (19,2 mm). El recubrimiento está hecho de resina epoxi retardante de llama de acuerdo con UL 94 V-0
| RANGO de capacidad | Entre 100 y 3300 pF |
| Fuerza dieléctrica entre los cables | 10 kVDC 15 000 VDC, 2 s 15 kVDC 24 000 VDC, 2 s (en el fluido dieléctrico) |
| Dieléctrico cerámico | T3M (clase 1) X5F, Y5R, Y5U, Z5U (clase 2) |
| Resistencia al aislamiento | Min. 1000 OhmF o 200 000 MOhm |
| Tolerancia de la capacidad | ± 20% o + 80 % / - 20% |
| Factor de dispersión | 0.2 % máximo a 1 kHz; 1 V (clase 1) 2,0 % máximo a 1 kHz; 1 V (clase 2) |
| Categoría RANGO de temperaturas | -25 °C a +85 °C |
| Categoría climática | ACC. a la norma EN 60068-1 25/85/21 |
| La temperatura de funcionamiento | -25 °C a +105 °C |
■ el desarrollo de laEjemplo
■ el desarrollo de laCapitán Temporal, el jefe.
Aplicaciones por serie
- DE1: Productos certificados según las normas de seguridad
- DE2: Productos certificados según las normas de seguridad
- DE6: Productos certificados según normas de seguridad, Automoción
- DEA: Productos de uso general
- DEB: Productos de uso general
- DEC: Productos de uso general
- DEF: Inversor de retroiluminación LCD
- DEH: Productos de uso general
- DEJ: Cumple con las leyes de seguridad japonesas
- DES: Productos de uso general
Características por serie
- DE1: IEC60384-14 Clase X1/Y1
- DE2: IEC60384-14 Clase X1/Y2
- DE6: IEC60384-14 Clase X1/Y2 para automóviles
- DEA: Tipo de baja pérdida garantizada a altas temperaturas (tipo de baja generación de calor para la compensación de la temperatura)
- DEB: Tipo de plomo de alta constante dieléctrica
- DEC: tensión nominal DC6,3 kV
- DEF: para el condensador de lastre del inversor de retroiluminación LCD
- DEH: garantía de alta temperatura tipo baja pérdida
- DEJ: Basado en la Ley de seguridad de los aparatos eléctricos y materiales de Japón
- DES: Tipo de baja pérdida garantizada a altas temperaturas (baja generación de calor)
La serie DE de Murata ofrece condensadores cerámicos certificados de alto voltaje y estándar de seguridad.acoplamiento primario-secundario en las fuentes de alimentación de conmutación, circuitos de pulso de alta frecuencia, circuitos de resonancia horizontal y circuitos de desacoplamiento para fuentes de alimentación.
Ahora disponible! Murata ha lanzado un condensador cerámico certificado de seguridad de clase IEC 60384-14*1Y1*2 para fuentes de alimentación de bajo perfil.Estos condensadores son ideales para todas las fuentes de alimentación de conmutación AC-DC donde se busca un perfil bajo para equipos AV compactos, iluminación LED o equipos montados en rack 1U*3.
■ el desarrollo de la¡Cuidado (Clasificación)
Cuando se utilicen condensadores de corriente continua en circuitos de corriente alterna o de corriente ondulada, asegúrese de mantener el valor Vp-p del voltaje aplicado o el Vo-p que contiene sesgo de corriente continua dentro del rango de voltaje nominal.Cuando el voltaje se aplica al circuito, el arranque o la parada pueden generar una tensión irregular durante un período de tránsito debido a la resonancia o al cambio.Asegúrese de utilizar un condensador con un rango de voltaje nominal que incluye estos voltajes irregulares
2.Temperatura de funcionamiento y calor autogenerado
Mantenga la temperatura superficial de un condensador por debajo del límite superior de su rango de temperatura de funcionamiento nominal.Cuando el condensador se utiliza en una corriente de alta frecuencia, corriente de pulso o corriente similar, puede generar calor por su propia pérdida dieléctrica.La carga de voltaje aplicada debe ser tal que el calor autogenerado del condensador esté dentro de los 10°C a una temperatura atmosférica de 25°C.Al medir, utilizar un termopar de pequeña capacidad térmica K de ø0,1 mm en condiciones en las que el condensador no se vea afectado por el calor radiante de otros componentes o por las fluctuaciones del ambiente circundante.El calor excesivo puede provocar un deterioro de las características y la fiabilidad del condensador. (Nunca trate de realizar la medición con el ventilador de refrigeración encendido; de lo contrario, no se puede garantizar una medición precisa.)
El incumplimiento de las precauciones anteriores puede dar lugar, en el peor de los casos, a un cortocircuito y causar fumigación o dispersión parcial cuando se utiliza el producto.
■ Atención (condiciones de almacenamiento y operación)
Ambiente de operación y almacenamiento
El revestimiento aislante de los condensadores no forma un sello perfecto; por lo tanto, no utilice ni almacene los condensadores en una atmósfera corrosiva, especialmente donde el gas cloruro, gas sulfuro, ácido, alcalino,Sal o similares están presentes.El condensador está diseñado para ser utilizado en medios aislantes, tales como resina epoxi, aceite de silicona, etc.Debe haber 3 mm o más de medios aislantes para cada dirección del condensador. Antes de limpiar, pegar o moldear este producto, compruebe que estos procesos no afectan a la calidad del producto mediante pruebas del rendimiento de un producto limpiado,producto adherido o moldeado en el equipo previsto. Conservar los condensadores donde la temperatura y la humedad relativa no superen los -10 a 40 grados centígrados y los 15 a 85%.El incumplimiento de las precauciones anteriores puede resultar, en el peor de los casos, en un cortocircuito y causa fumigación o dispersión parcial cuando se utiliza el producto.
