Descripción general Características The EC4304 is a high-efficiency continuous mode inductive step-down converter which drives N-channel MOSFET and it is designed for driving single or multiple series connected LEDs from a voltage source higher than the LED voltageFunciona desde la fuente de entrada entre 7V y 40V y proporciona una corriente de salida ajustable externamente a 1A que depende del voltaje de alimentación y los componentes externos.Este EC4304 incluye el interruptor de salida y el circuito de detección de corriente de salida del lado superiorEl pin ADJ aceptará un voltaje de CC o una forma de onda PWM.Esto proporcionará ya sea una corriente de salida continua o cerrada dependiendo de la frecuencia de controlLos componentes del filtro PWM contienen un ajuste de tiempo de arranque suave. El tiempo de arranque suave se puede aumentar mediante el uso de un condensador externo desde el pin ADJ a tierra.2V o inferior al pin ADJ apaga la salida y cambia el dispositivo en un estado de espera de baja corriente. ¿Qué quieres decir?Funciona desde 7V hasta 40V de tensión de alimentación¿Qué quieres decir?Interruptor NDMOS interno de 40 V¿Qué quieres decir?Corriente de salida 1A¿Qué quieres decir?Control de encendido/apagado y de brillo de un solo pin utilizando voltaje CC o PWM¿Qué quieres decir?EC4304 hasta el 95% Eficiencia¿Qué quieres decir?Precisión de corriente LED típica de +/- 5%¿Qué quieres decir?Entrada bajo tensión de bloqueo¿Qué quieres decir?Se aplicará el procedimiento siguiente:,Se aplicará el procedimiento siguiente:,Envase para el transporte de mercancías¿Qué quieres decir?Conforme con la Directiva RoHS y libre de halógenos Aplicaciones¿Qué quieres decir?Iluminación LED para vehículos¿Qué quieres decir?Iluminación LED de alta potencia¿Qué quieres decir?Indicador y iluminación de emergencia¿Qué quieres decir?Iluminación arquitectónica¿Qué quieres decir?Iluminación industrial de baja tensión¿Qué quieres decir?Señales y iluminación LED decorativa

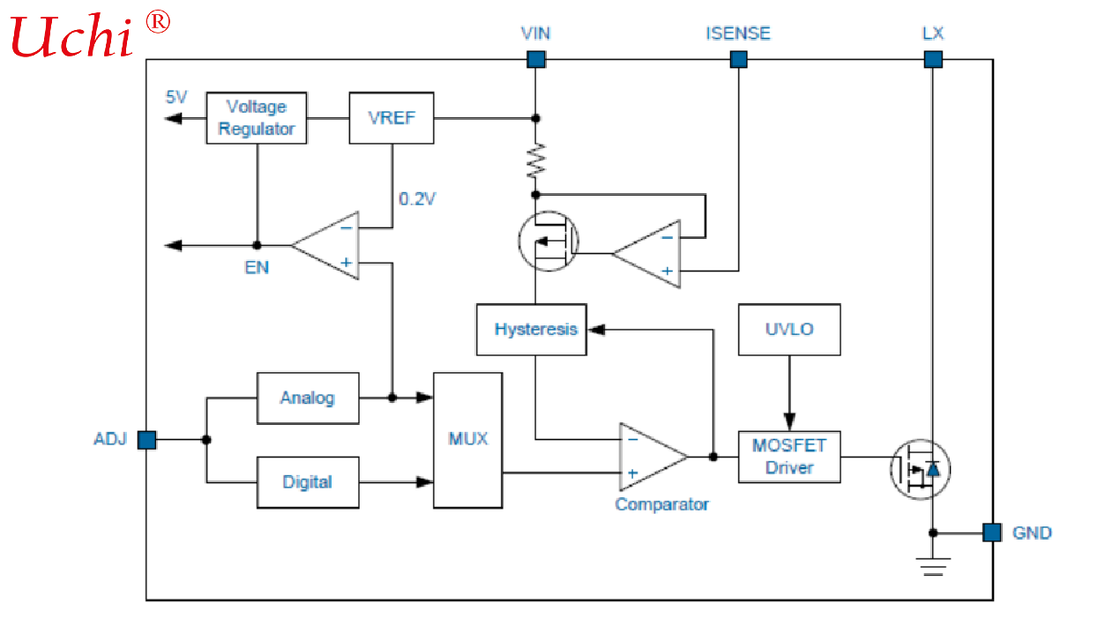

Descripción funcionalEl EC4304 es un simple convertidor inductivo de alta eficiencia en modo continuo. El dispositivo opera con un rango de voltaje de entrada de 7V a 40V y entrega corriente de salida de 1A.Una resistencia de sentido de corriente de lado alto establece la corriente de salida y una entrada de atenuación PWM dedicada permite el atenuación de LED pulsado en una amplia gama de niveles de brilloUn esquema de detección de corriente en el lado superior y un circuito de ajuste de corriente incorporado minimizan el número de componentes externos que se requieren al tiempo que entregan corriente LED con una precisión del +5%.con una resistencia de detección del 1%.Ajuste de corriente de salidaEl dispositivo contiene un filtro de paso bajo entre el pin del ADJ y el comparador de umbral y una resistencia de limitación de corriente interna entre el ADJ y el voltaje de referencia interno.Esto permite que el pin ADJ para ser sobrealimentado con señales de DC o de pulso para cambiar el umbral de conmutación VSENSE y ajustar la corriente de salidaLos detalles de los diferentes modos de ajuste de la corriente de salida se dan en la sección de aplicaciones por: El valor de la corriente de salida es de 1A a 0,1Ω (0,5A a 0.2Ω) y esta es una corriente de salida calculada cuando el terminal ADJ es 1.25V flotando.Modo de apagadoSi el pin del ADJ se coloca a un voltaje inferior a 0,2 V durante más de aproximadamente 100 μs, se apagará la salida y la corriente de suministro caerá a un nivel de espera nominal de 20 μA.Comienzo suaveEl dispositivo tiene una acción de arranque blando incorporada debido al retraso a través del filtro PWM. Un condensador externo desde el pin ADJ a la tierra proporcionará un retraso adicional de arranque blando,aumentando el tiempo necesario para que el voltaje de este pin aumente hasta el umbral de encendido y reduciendo la velocidad de aumento del voltaje de control en la entrada del comparadorSin condensador externo, el tiempo necesario para que la salida alcance el 90% de su valor final es de aproximadamente 500 μs. La adición de la capacitancia aumenta este retraso en aproximadamente 0,5 ms/nF.Protección LED de circuito abierto inherenteSi la conexión a los LEDs es de circuito abierto, la bobina está aislada del pin LX del chip, por lo que el chip no se dañará.donde el campo electromagnético posterior puede dañar el interruptor interno al forzar el drenaje por encima de su voltaje de ruptura.
