Descripción General

Los interruptores de alimentación EC9521 están diseñados para aplicaciones USB.
El interruptor de alimentación MOSFET de canal N de 35mΩ satisface los requisitos de caída de voltaje de la especificación USB.

Las características de protección incluyen protección contra límite de corriente, protección contra cortocircuitos y protección contra sobretemperatura.

El dispositivo limita la corriente de salida al nivel de umbral de límite de corriente.
La protección contra sobretemperatura limita la temperatura de la unión por debajo de 140℃ en caso de cortocircuito o condiciones de sobrecarga. Una entrada de habilitación para habilitar o deshabilitar el dispositivo.

Características

◆MOSFET de lado alto de 35mΩ
◆Rango de voltaje: 3.5V a 5.5V
◆Protecciones contra límite de corriente y cortocircuitos
◆Protección contra sobretemperatura
◆Entrada Iset
◆Entrada de habilitación
◆Dispositivos sin plomo y ecológicos disponibles

Aplicaciones

◆Computadoras portátiles y de escritorio
◆Puertos USB
◆Interruptores de protección de alimentación de lado alto

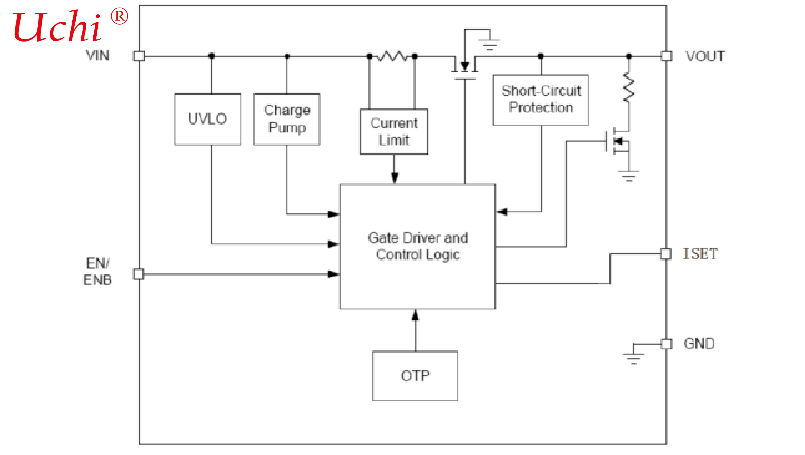

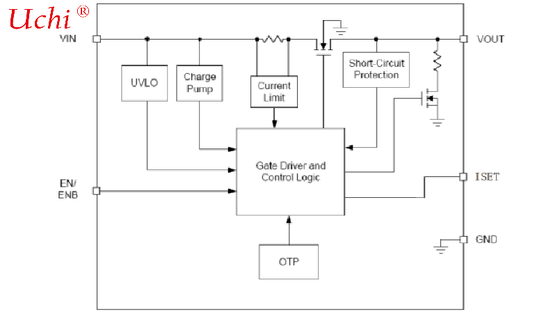

Descripción de la función Bloqueo por bajo voltaje de entrada (UVLO) Los interruptores de alimentación EC9521 tienen un circuito de bloqueo por bajo voltaje incorporado para mantener la salida apagada hasta que la circuitería interna funcione correctamente. El circuito UVLO tiene histéresis y una función de desfiltrado para que normalmente ignore los transitorios de subida en la entrada. Cuando el voltaje de entrada excede el umbral UVLO, el voltaje de salida inicia un arranque suave para reducir la corriente de irrupción. Interruptor de alimentación El interruptor de alimentación es un MOSFET de canal N con un bajo RDS(ON). El MOSFET de potencia interno no tiene el diodo de cuerpo. Cuando el IC está apagado, el MOSFET evita que la corriente fluya de VOUT a VIN y de VIN a VOUT. Protección contra límite de corriente Los interruptores de alimentación EC9521 proporcionan la función de protección contra límite de corriente. Durante el límite de corriente, los dispositivos limitan la corriente de salida al umbral de límite de corriente. Para un funcionamiento fiable, el dispositivo no debe operarse en límite de corriente durante un período prolongado. Protección contra cortocircuitos Cuando el voltaje de salida cae por debajo de 1.5V, causado por una sobrecarga o un cortocircuito, los dispositivos limitan la corriente de salida a un nivel seguro. El límite de corriente de cortocircuito se utiliza para reducir la disipación de potencia durante condiciones de cortocircuito. Si la temperatura de la unión alcanza el umbral de sobretemperatura, el dispositivo entrará en apagado térmico. ISET El pin ISET puede establecer el límite de corriente mediante Riset: ILim=120k*1.14V/Riset Habilitar/Deshabilitar Al llevar EN por debajo de 0.8V se deshabilitará el dispositivo, y al llevar EN por encima de 2V se habilitará el dispositivo. Cuando el IC está deshabilitado, la corriente de alimentación se reduce a menos de 1μA. La entrada de habilitación es compatible con niveles lógicos TTL y CMOS. El pin EN no debe dejarse flotando. Protección contra sobretemperatura Cuando la temperatura de la unión excede los 140℃, el circuito de detección térmica interno apaga el FET de potencia y permite que el dispositivo se enfríe. Cuando la temperatura de la unión del dispositivo se enfría en 20℃, el circuito de detección térmica interno habilitará el dispositivo, lo que resultará en una salida pulsada durante la protección térmica continua. La protección térmica está diseñada para proteger el IC en caso de condiciones de sobretemperatura. Para un funcionamiento normal, la temperatura de la unión no puede exceder TJ=+125℃.

Información de aplicación Condensador de entrada Se recomienda encarecidamente un condensador de desacoplo cerámico de 1μF de VIN a GND, ubicado cerca del EC9521, para suprimir el rizado durante un evento de falla por cortocircuito. Sin el condensador de desacoplo, el cortocircuito de salida puede causar suficiente rizado en la entrada (debido a la inductancia del cable de alimentación) para dañar la circuitería de control interna. Condensador de salida Se recomienda encarecidamente un condensador electrolítico de aluminio o tántalo de baja ESR de 10μF entre VOUT y GND para reducir la caída de voltaje durante la conexión en caliente de periféricos posteriores. (Según USB 2.0, los puertos de salida deben tener una capacitancia de reserva de baja ESR mínima de 120μF por concentrador). Un condensador de salida de mayor valor es mejor cuando la carga de salida es pesada. Además, desacoplar la salida con un condensador cerámico de 0.1μF mejora la inmunidad del dispositivo a los transitorios de cortocircuito. Consideraciones de diseño de PCB El diseño de la PCB debe realizarse cuidadosamente para maximizar la disipación térmica y minimizar la caída de voltaje, el hundimiento y las EMI. Se deben considerar las siguientes pautas: 1. Coloque los condensadores de entrada cerca del pin VIN lo más cerca posible. 2. Los condensadores de desacoplo de salida para la carga deben colocarse cerca de la carga lo más cerca posible para desacoplar los rizos de alta frecuencia. 3. Ubique el EC9521 y los condensadores de salida cerca de la carga para reducir la resistencia e inductancia parásitas para un excelente rendimiento transitorio de carga. 4. Los pines negativos de los condensadores de entrada y salida y el pin GND deben conectarse al plano de tierra de la carga. 5. Mantenga las pistas de VIN y VOUT lo más anchas y cortas posible.
