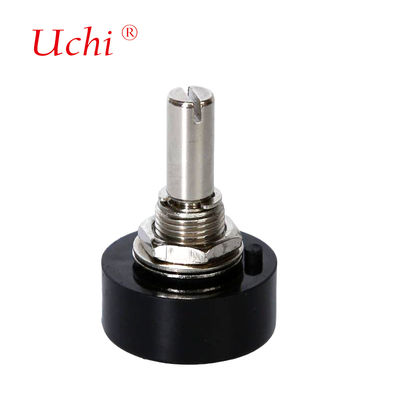

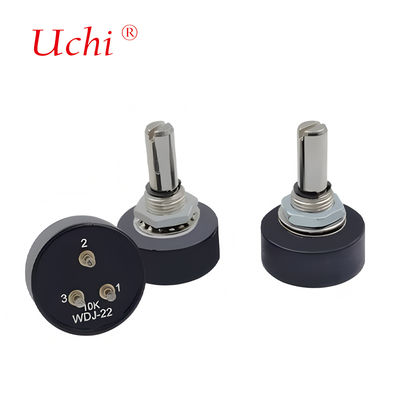

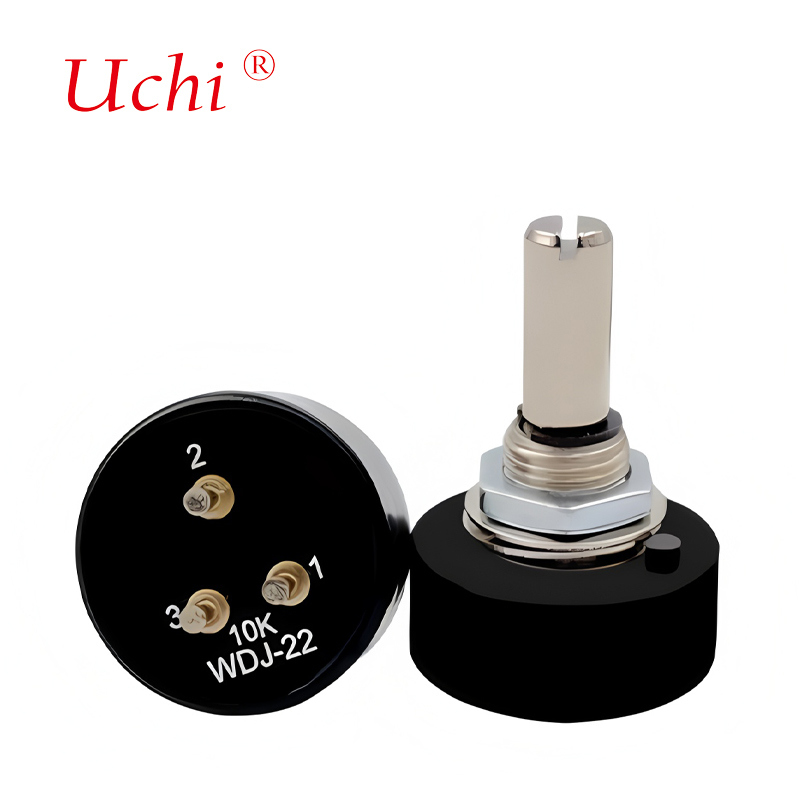

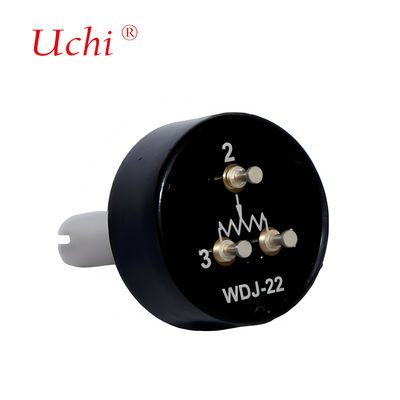

WDJ-22 Potenciómetro de plástico conductor 10k Sensor de desplazamiento angular
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | Uchi |
| Certificación: | SMC |
| Número de modelo: | WDJ-22 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100pcs |
|---|---|
| Precio: | Negociable |
| Condiciones de pago: | T/T, Paypal, Western Union, MoneyGram |
| Capacidad de la fuente: | 50000000pcs por mes |
|
Información detallada |
|||
| Resistencia: | 1KΩ~10KΩ | Tolerancia a la resistencia: | ± 10% |
|---|---|---|---|
| Acabar con la resistencia: | <3Ω | Resistencia más estrecha: | B |
| Linealidad independiente: | ± 0.5% | Clasificación de potencia: | 0,5 W (70 ℃) 0 W (120 ℃) |
| Ruido máximo (CRV): | <2%Rn | Resistencia dieléctrica: | 1000V 1 minuto |
| Viaje de ajuste: | 90°120°200° 240° 300° 340° | Resolución: | Esencialmente infinito |
| Voltaje de entrada máximo: | 200VDC | ||
| Resaltar: | Potenciómetro de plástico conductor de 10K,potenciómetro sensor de desplazamiento angular,Potenciómetro de precisión WDJ-22 |
||
Descripción de producto
El potencialómetro de plástico conductor con sensor de ángulo de larga duración WDJ-22 está diseñado para aplicaciones de medición de ángulo preciso.Este sensor ofrece bajo ruido, salida de señal suave para la medición precisa del desplazamiento en aplicaciones tales como barras de control de joystick y servosistemas.
- Tipo de servoinstalación para un uso y una instalación convenientes
- Rotación continua de 360° con ángulo efectivo de 340° (personalizable)
- Amplio rango de temperaturas: -40°C a +125°C
- Resolución esencialmente infinita
- Alta linealidad: ± 1% a ± 0,15%
- Duración de vida excepcional: 5 millones de ciclos
- La velocidad de salida es igual o inferior a 0,5%.
- Disponible la personalización del terminal trasero
| Especificaciones eléctricas | |
|---|---|
| Rango de resistencia | 1KΩ-10KΩ |
| Resistencia Tolerancia | ± 10% estándar |
| Acabar con la resistencia | 3Ω |
| Linealidad independiente | ± 0,5% |
| Clasificación de potencia | 0.5W ((70°C) 0W ((120°C) |
| No obstante lo dispuesto en el apartado 1, los requisitos de seguridad se aplicarán a las instalaciones de los Estados miembros. | < 2%Rn |
| Resistencia dieléctrica | 1000 V 1 minuto |
| Viajes de adaptación | 90° 120° 200° 240° 300° 340° |
| Resistencia al aislamiento | 10M |
| Resolución | Esencialmente infinito |
| Válvula de entrada máxima | El valor de las emisiones de CO2 |
| Especificaciones medioambientales | |
|---|---|
| Rango de temperatura de almacenamiento | -60°C~+125°C |
| Rango de temperatura de funcionamiento | -60°C~+125°C |
| Coeficiente de temperatura | 500 ppm/°C |
| Vida útil de la carga | 70°C 1.000h ΔR/R≤±10% |
| Vida en rotación | 1,000,000 veces, ΔR/R≤±7% |
| Rango de IP | Protección IP25 |
| Resistencia térmica a la soldadura | (350°C 3S) ΔR/R≤±2% |
| Ciclo de temperatura | (-25°C+,85°C 30 minutos/cada uno,5 ciclos) ΔR/R≤±10% |
| Vibración | 10-55Hz, amplitud de 1,5 mm, 3 direcciones ΔR/R≤±5% |
| Especificaciones mecánicas | |
|---|---|
| Viajes mecánicos | 220° 320° 360° |
| Torque del eje | 25 a 35 gf*cm |
| Torque de las tuercas de montaje | 15 kgf*cm |
| Desembocadura del eje | 0.15 mm |
| Juego de extremo del eje | (longitud del eje 30 mm) 0,15 mm |
| Juego radial del eje | 0.15 mm |
| Fuerza del eje (empujado) | 125 N (12,75 kgf) por minuto. |
| Resistencia del eje (resistencia a la tracción) | 125 N (12,75 kgf) por minuto. |
| Aparatos y equipos | Lavadora, cerradora, nuez |
El sensor de ángulo de la serie WDJ-22 es ideal para aplicaciones que requieren una medición precisa del desplazamiento, incluyendo:
- Sistemas de servo para automóviles
- Maquinaria de ingeniería
- Dispositivos aeroespaciales y sistemas de misiles
- Antenas de radar para aeronaves
- Máquinas para moldear por inyección
- Máquinas y aparatos para la madera
- Máquinas de impresión
- Las demás:
- Trabajo de los robots
- Sistemas de vigilancia de la ingeniería
- Equipos deportivos controlados por ordenador
Somos una fábrica especializada con una amplia experiencia en la fabricación de componentes electrónicos de alta calidad:
- Equipo de producción avanzado
- Equipo profesional de I+D
- Capacidades de OEM/ODM
- Normas estrictas de control de calidad
Ofrecemos soluciones de envío globales confiables con soporte completo después de la venta:
- Servicio de correo expreso
- Expreso DHL
- Unidad de transmisión
- Envía por FedEx
Somos una fábrica que ofrece precios directos con soporte técnico profesional.
Las muestras están disponibles bajo petición después de la realización del pedido.
Aceptamos pedidos OEM/ODM con requisitos flexibles.
La entrega varía según la cantidad y el modelo, y las solicitudes urgentes se atienden siempre que sea posible.
Proporcionamos soporte integral las 24 horas para todos los productos.
