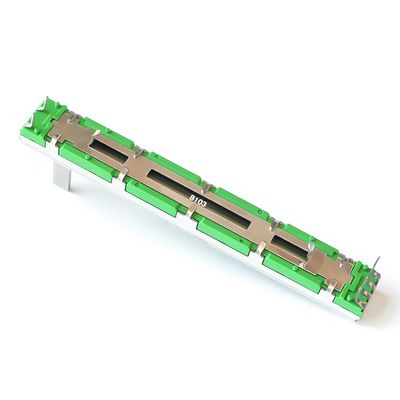

Potenciómetro deslizante doble estéreo WH3012P 30mm 45mm Potenciómetro deslizante de viaje B10K
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | Uchi |
| Certificación: | SMC |
| Número de modelo: | WH3012P |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100pcs |
|---|---|
| Precio: | Negociable |
| Condiciones de pago: | T/T, Paypal, Western Union, MoneyGram |
| Capacidad de la fuente: | 50000000pcs por mes |
|
Información detallada |
|||
| Resistencia total: | 10K Ω±20% | Resistencia más estrecha: | A, B, C, D, E, MN, RD, W, |
|---|---|---|---|
| Max. Operation Voltage: | Cono lineal B: CA 200 V ~ CC / V | Potencia nominal: | Unidad única: Cono lineal B:0,2 W, Otros conos: 0,05 W Unidad doble: Cono lineal B:0,1 W, Otros cono |
| Ruido de deslizamiento: | Menos de 100 mV | Resistencia a aislamiento: | Más de 100 MΩ a CC 250 V |
| Voltaje de soporte: | 1 minuto a 300 V CA | Resistencia residual: | Término. 1~2: Menos de 10 Ω |
| Error de grupo (unidad doble): | -40 dB ~ 0 dB ± 3 dB | ||
| Resaltar: | Potenciómetro deslizante estéreo de 30 mm B10K,potenciómetro deslizante doble de 45 mm con garantía,potenciómetro deslizante de viaje para control de precisión |
||
Descripción de producto
El WH3012P es un potencialómetro de doble deslizamiento estéreo de alta precisión con un rango de viaje de 60 mm.Esta resistencia deslizante utiliza un alambre de resistencia envuelto alrededor del material de aislamiento con un punto de contacto de película deslizante para regular la resistencia del circuito.Ideal para amplificadores, filtros y otros dispositivos electrónicos que requieren un ajuste de resistencia preciso.
- Total length: 75mm (7.5cm) largo y largo
- Ancho: 9 mm (0.9cm)
- El espesor: 6.5 mm (0.65cm)
- La altura del mango es de 15 mm (1.5 cm), la anchura es de 4 mm (0.4 cm)
- longitud del golpe: 60 mm (6cm)
- Configuración del pin: 4-2 pines
- Resistencia: A10K
- Canal: doble canal
- Ajuste de precisión con operación de deslizamiento suave
- Alta precisión para circuitos electrónicos sensibles
- Construcción simple pero durable
- Amplio rango de ajuste de resistencia
- Aplicaciones versátiles en amplificadores, filtros y osciladores
| Parámetro | Valor |
|---|---|
| Resistencia total | 10K Ω ± 20% |
| Resistencia Taper | A, B, C, D, E, MN, RD, W |
| Max. El voltaje de operación | Taper lineal B: AC 200V~DC/V Otros tapers: AC 150V~DC/V |
| Potencia nominal | Unidad única: lineal B: 0.2W, otros tapers: 0.05W Unidad doble: lineal B: 0.1W, otros tapers: 0.025W |
| El ruido deslizante | Menos de 100 mV |
| Resistencia al aislamiento | Más de 100MΩ en DC 250V |
| Resiste el voltaje | 1 minuto en AC 300V |
| Resistencia residual | Término 1 ~ 2: Menos de 10Ω Término 2 ~ 3: Menos de 10Ω |
| Error de grupo (Unidad doble) | -40dB ~ 0dB ± 3dB |
| Parámetro | Valor |
|---|---|
| Total Sliding Travel (Viaje deslizante total) | 60.0 mm ± 0.5 mm |
| Fuerza operativa | 10~100gf es muy bueno |
| Fuerza del Sliding Stopper | 5.0Kgf.cm Min. |
| Push-Pull fuerza | 3.0Kgf.cm Min. en 5-10 sec |
| Número de detenidos (Click) | 1C (Centro Detención), 7C, 11C, 21C, 41C |
| Resistencia al calor del soldado | Solder dip: Precalentando a 100°C en 1 min, 260±5°C durante 5 sec Soldadura manual: menos de 300°C por menos de 3 segundos |
| La vida deslizante | 10Se puede utilizar para hacer un cambio de velocidad. |
Este potencialómetro de deslizamiento lineal es ampliamente utilizado en equipos de audio, sistemas de control mecánico e instrumentación.Su rendimiento confiable y diseño sencillo lo convierten en una opción preferida para ingenieros electrónicos y fabricantes..
Somos una fábrica especializada con una amplia experiencia en la fabricación de componentes electrónicos de alta calidad:
- Equipo de producción avanzado
- Equipo profesional de I+D
- Capacidades de OEM/ODM
- Normas estrictas de control de calidad
Ofrecemos soluciones de envío globales confiables con soporte completo después de la venta:
- Servicio de correo expreso
- Expreso DHL
- Unidad de transmisión
- Envía por FedEx
Somos una fábrica que ofrece precios directos con soporte técnico profesional.
Las muestras están disponibles bajo petición después de la realización del pedido.
Aceptamos pedidos OEM/ODM con requisitos flexibles.
La entrega varía según la cantidad y el modelo, y las solicitudes urgentes se atienden siempre que sea posible.
Proporcionamos soporte integral las 24 horas para todos los productos.
