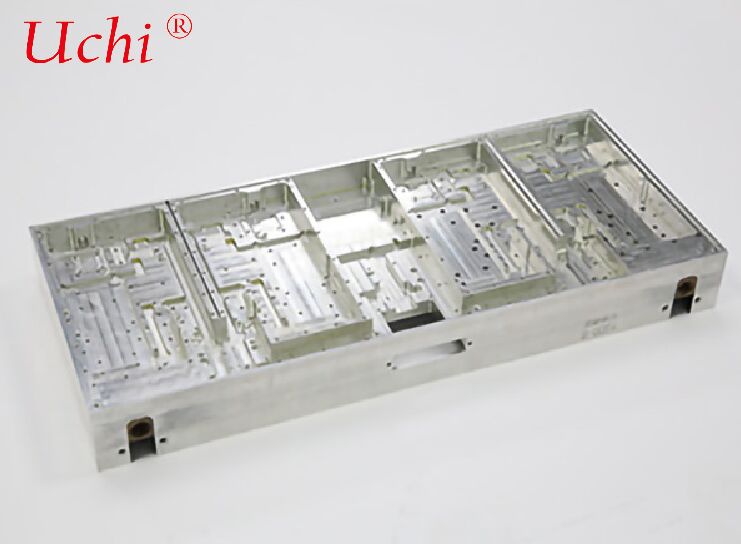

Placa de enfriamiento de líquido de empuje de chorro de alta frecuencia

I. Principio básico (diferencia esencial con respecto a los canales de flujo tradicionales)

• El líquido de refrigeración pasa a través de una matriz densa de micro-boquillas (diámetro 0,1 mm)
• Imprimir verticalmente a alta velocidad en la pared interior de la placa de frío (superficie de calentamiento)
• Instantáneamente rompe la capa límite térmica, aumentando el coeficiente de transferencia de calor local en 5 ∼10 veces
• El fluido se difunde rápidamente y drena lateralmente, logrando una temperatura extremadamente uniforme en toda la zona (diferencia de temperatura < ± 1 °C)

II. Estructura típica

• Cámara superior (cámara de distribución): estabiliza la presión y distribuye el refrigerante uniformemente a las boquillas
• Placa de boquilla: componente central con cientos a miles de microagujeros de precisión (matriz de chorro de alta frecuencia)
• Cámara de impingimiento (zona de intercambio de calor): impingimiento de chorro y transferencia de calor por convección intensiva
• Cámara de recogida de líquidos / canal de drenaje: descarga rápidamente el refrigerante absorbido por el calor

III. Principales características técnicas

• Capacidad de disipación de calor muy alta



  Densidad del flujo térmico: 200-1000 W/cm2 (placa soldada ordinaria aproximadamente 50 W/cm2)



  Resistencia térmica tan baja como 0,01°C/W

• Excelente uniformidad de temperatura



  Diferencia de temperatura de toda la superficie: ± 0,5 ± 1 °C



  Elimina por completo los puntos calientes locales

• Velocidad de respuesta rápida



  Baja inercia térmica, control preciso de la temperatura, adecuado para escenarios transitorios de calefacción de alta potencia y pulso

• Caída de presión relativamente alta



  Requiere una bomba de alta presión y un sistema de refrigeración de alto flujo

• Requisitos de alta precisión en la fabricación



  Diámetro, profundidad y tolerancia de posición del orificio de la boquilla: ±0,02±0,05 mm


IV. Principales procesos de fabricación

• Perforación de precisión + soldadura al vacío



  Apto para matrices de agujeros circulares con producción de masa estable



  Materiales comunes: aleación de aluminio / aleación de cobre, sellado por soldadura

• Fotolitografía / grabado + unión por difusión



  Apto para boquillas de forma especial y chorros de ranura a microescala



  Canales de flujo más finos y menor resistencia térmica (para aplicaciones de IA/GPU/láser)

• Impresión 3D (SLM)



  Formación integrada con canales topológicos complejos + boquillas



  Diseño ligero, adecuado para componentes aeroespaciales personalizados


V. Escenarios de aplicación (gestión térmica extrema)

• Chips de inteligencia artificial y supercomputación: H100/H200, clusters de GPU, TPU (> 500W)
• Módulos de energía SiC / GaN: accionamientos eléctricos de 800 V, estaciones de carga ultra-rápidas
• Lasers de alta potencia: láseres de fibra / semiconductores / UV (flujo térmico > 300W/cm2)
• Radar/Faseado: componentes militares de T/R, estaciones base 5G/6G
• Imágenes médicas: amplificadores de gradiente de resonancia magnética, detectores de TC (precisión de control de temperatura ±0,5°C)
• Aeroespacial: cargas útiles por satélite, guía de misiles (resistentes a las vibraciones, ligeros, con alto flujo de calor)

VI. Comparación con las placas de refrigeración de líquido convencionales

VII. Resumen
