Datos del producto:

Lugar de origen: Dongguan China
Nombre de la marca: UCHI
Certificación: Completed
Número de modelo: SGM2529

Pago y Envío Términos:

Cantidad de orden mínima: 1000pcs
Precio: Negociable
Detalles de empaquetado: Estándar
Tiempo de entrega: 3 semanas
Condiciones de pago: T/t, unión occidental
Capacidad de la fuente: 5000pcs
Mejor precio Contacto

Información detallada
Estado estable: -0,3 V a 18 V Transitorio (100 ms): -0,6 V a 25 V
VCC, FUENTE, ILIMIT a GND: -0.3V a 25V dV/dt, HABILITACIÓN/FALLO a GND: -0,3 V a 5,5 V
TDFN-3×3-10L, θJA: 90℃/W TDFN-3×3-10L, θJB: 54℃/W
TDFN-3×3-10L, θJC: 52℃/W TEMPERATURA DE EMPALME: +150℃
Rango de temperatura de almacenamiento: -65 a +150 ℃ Temperatura de la ventaja (el soldar, 10s): +260℃
HBM: 2000v El MDL: 1000V
Resaltar:

5A IC de fusibles electrónicos

,

IC de gestión de energía de 5 V

,

cierre térmico eFuse IC

Descripción de producto

IC de administración de energía del sistema Fusible electrónico (eFuse) de 5 A y 5 V con apagado térmico
El SGM2529 es un fusible electrónico compacto (eFuse) con un conjunto completo de funciones de protección. El SGM2529 proporciona una precisión excelente, lo que lo hace muy adecuado para muchas aplicaciones de protección de sistemas. Proporciona protecciones precisas de sobretensión (OV) y bloqueo de subtensión (UVLO), que garantizan una supervisión estricta de las tensiones del bus y eliminan la necesidad de circuitos supervisores. La protección contra sobretensión (OV) fijará la salida del eFuse a un nivel fijo durante las sobretensiones de entrada. Durante el transitorio de voltaje de entrada, el FET interno permanece encendido, lo que permite que la carga continúe funcionando. Si la duración transitoria continúa siendo larga, el calor acumulado provocará el apagado del eFusethermal. Una vez en el apagado térmico, están disponibles las opciones térmicas de bloqueo y reintento automático. El SGM2529 está disponible en un paquete verde TDFN-3×3-10L.
Características clave

● Fusible electrónico de 5 V con sobretensión de hasta 30 V
● RDS (ON) extremadamente bajo para el interruptor de protección integrado: 26 mΩ (TYP)
● Pin HABILITACIÓN/FALLA de 3 estados, interfaz bidireccional
● Tiempo de arranque suave programable
● Límite de corriente programable hasta 5A
● Opciones de apagado térmico:
 SGM2529A: Desconexión térmica con VCLAMP
 SGM2529B: Reintento automático térmico con VCLAMP
 SGM2529C: Enclavamiento térmico sin VCLAMP
● Salida de falla por apagado térmico
● Bloqueo preciso por bajo voltaje
● Pinza precisa de sobretensión (SGM2529A y SGM2529B)
● Disponible en paquete verde TDFN-3×3-10L

Aplicaciones
Discos duros
SSD PCIE
Gestión de energía de la placa base

Configuraciones de pines
Sistema de gestión de energía IC 5A,5V Fuso electrónico (eFuse) con apagado térmico 0
Descripción del pasador

Sistema de gestión de energía IC 5A,5V Fuso electrónico (eFuse) con apagado térmico 1

Guía de selección de productos
interruptores
por
Paquete
 Número de pieza
Continuo
Corriente de salida
Máx. (mA)
Inactivo
Actual
(μA)
Número de bastidor
mín.
(V)
Número de bastidor
máx.
(V)
Permitir
Lógica
Cerrar
Actual
(μA)
Actual
Límite
(mamá)
Suave-
Comenzar
Falla
Bandera
Paquete
 Características
1 SGM25117A
17000
250
 0,5
14
 Activo alto <2
Sí
No
TDFN-3×3-12AL
R ultrabajaEN, Interruptor de carga controlado con gestión avanzada de carga
1
SGM2521
2000
 170
4.5
 24 Activo alto
<1.4
 Programable (260~2000)
Sí
Sí
SOIC-8,TDFN-2×3-8BL
Interruptor de límite de corriente programable con recuperación automática, 24 V, 2 A
1 SGM2522
2000
 170
4.5
 24
Activo Alto
<1.4
Programable (260~2000)
Sí
Sí
SOIC-8,TDFN-2×3-8BL
Interruptor de límite de corriente programable con enclavamiento, 24 V, 2 A
1
SGM2523A
1600
150
 2.6 22
Activo Alto
 <2
Programable (100~1600)
Sí
Sí
SOT-23-6
Interruptor de límite de corriente programable con recuperación automática, 22 V, 1,6 A
1
SGM2523B
1600
150
 2.6 22
Activo Alto
 <2
Programable (100~1600)
Sí
Sí
SOT-23-6
Interruptor de límite de corriente programable con enclavamiento, 22 V, 1,6 A
1
SGM2523C/D
 1200
150
 2.6 22
Activo alto
 <2
Programable (100~1600)
Sí
Sí
SOT-23-6
Interruptor de límite de corriente programable
1
SGM2528
5000
110
 9 18
Activo alto
 48
Programable (1500~5000)
Sí
Sí
TDFN-3×3-10L
Fusible electrónico (eFuse) de 5 A y 12 V con apagado térmico
1
SGM2529
5000
102

Activo alto
 47
Programable (1500~5000)
Sí
Sí
TDFN-3×3-10L
Fusible electrónico (eFuse) de 5 A, 5 V con apagado térmico
1
SGM2531C
3000
170
4
 22
Activo alto
<2.5
Programable (100~3000)
Sí
Sí
SOIC-8 (Almohadilla expuesta),TDFN-2×3-8BL
Interruptor de límite de corriente programable
1
SGM2531D
3000
170
4
22
Activo Alto
<2.5
Programable (100~3000)
Sí
Sí
SOIC-8 (Almohadilla expuesta),TDFN-2×3-8BL
Interruptor de límite de corriente programable
1
SGM2535
5300
133
2.7
18
Activo alto
3.9
Programable (600~5300)
Sí
Sí
TQFN-3×4-20L
eFuse de 2,7 V a 18 V con bloqueo inverso verdadero y múltiples modos de protección
1
SGM2536
5500
132
2.7
23
Activo alto
 <10
Programable (500~6000)
Sí
No
TQFN-2×2-10L
5,5 A, 23,7 mΩFusible electrónico que admite conducción de corriente bidireccional
1 SGM2537A
4000
 148
2.7
 18
Activo bajo (-xRN) Activo alto (otro)
<70 (-xRN)
<5 (Otro)
Programable (500~4000)
Sí
No (-xRD)
Sí (otro)
TDFN-2×2-8AL
4A, 35mΩeFuse con función de sujeción por sobretensión seleccionable
1
SGM2538
5000
210
4.5
14
Activo alto
<3.5
Programable (1000~5000)
Sí
No
TDFN-3×3-10AL
Fusibles electrónicos (eFuses) de 5V/12V con función OVP y control FET de bloqueo
1
SGM2539
5000
 75 2.5 20
Activo bajo
<2

Sí
No
WLCSP-2,56×1,54-15B
Interruptor de alimentación USB PD de alto voltaje
2
SGM2540
2000/1500
88
 2.5 20
Ninguno

Sí
No
UTDFN-2×2-8AL
Selección de fuentes de carga autónomas de 20 V y combinación de interruptor de alimentación OTG
1
SGM2551A/C
 1500 71 2.5 5.5
Activo alto
<2.5
Programable (100~1700)
Sí
No
TDFN-2×2-6L,SOT-23-5
1,5 A, límite de corriente ajustable, arranque suave, paquete pequeño
1
SGM2554A
1100
19
2.2
5.5
Activo alto
<1
1850
Sí
No
SOT-23-5
Corriente de salida de 1,1 A, límite de corriente fija de 1,85 A, baja potencia
1
SGM2554B
1100
19
2.2
5.5
Ninguno
N / A
 1750
Sí
No
SOT-23-5
Corriente de salida de 1,1 A, límite de corriente fija de 1,75 A, baja potencia
2
SGM2558A
600/CH
 28
2.7
5.5
Activo alto
<1
 1100
Sí
Sí
SOIC-8,TDFN-3×3-8L
Corriente de salida de 600 mA, límite de corriente fijo de 1,1 A, canales duales

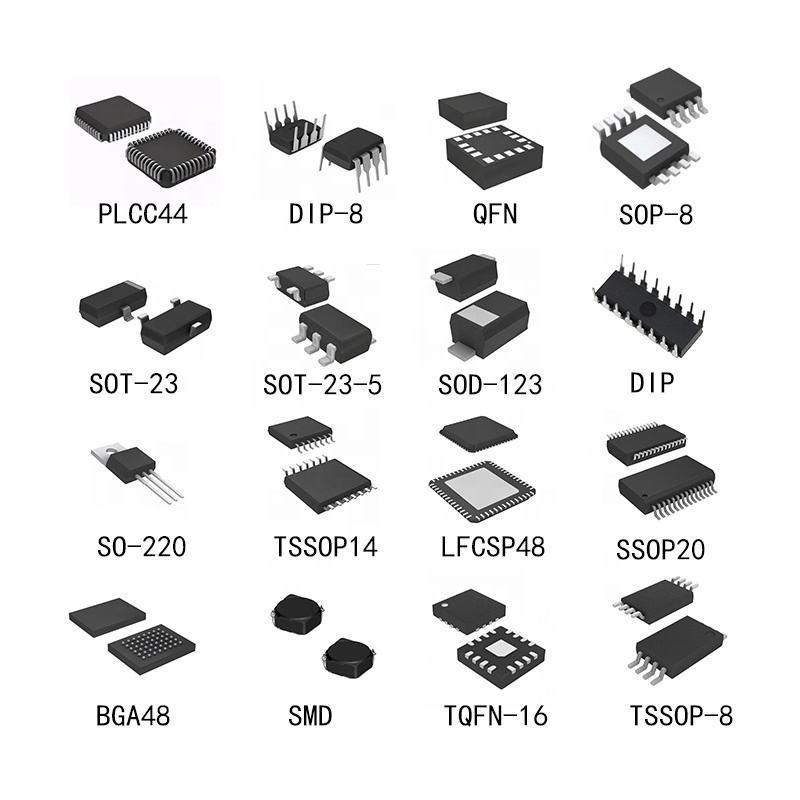

Los circuitos integrados (CI) sirven como base de la electrónica moderna y ofrecen tamaño pequeño, bajo consumo de energía, gran rendimiento y alta confiabilidad. Se utilizan ampliamente en electrónica de consumo, aplicaciones industriales, comunicaciones, electrónica automotriz, equipos médicos y sistemas aeroespaciales/de defensa.
Sistema de gestión de energía IC 5A,5V Fuso electrónico (eFuse) con apagado térmico 2
Uchi Electronics ofrece soluciones de procesamiento de señales mixtas y analógicas de alto rendimiento para aplicaciones de automatización industrial, nuevas energías, automoción, comunicaciones, informática, electrónica de consumo y equipos médicos.
Sistema de gestión de energía IC 5A,5V Fuso electrónico (eFuse) con apagado térmico 3
Esta solución demuestra la aplicación de circuitos integrados en sistemas de servidores. Para obtener ayuda para seleccionar el producto adecuado, comuníquese con nuestro equipo de soporte técnico.
