CI de gestión de batería de alto voltaje de entrada, cargador de batería de una sola celda de 3A con gestión de ruta de alimentación NVDC

El SGM41519 es un cargador de baterías y un dispositivo de gestión de la trayectoria de energía del sistema con convertidor integrado y interruptores de potencia para su uso con baterías Li-Ion o Li-polymer de una sola célula.Este dispositivo 3A altamente integrado es capaz de cargar rápidamente y admite un amplio rango de voltaje de entrada adecuado para teléfonos inteligentesLa programación I2C lo convierte en una solución muy flexible para el diseño de cargadores y de alimentación.
El dispositivo incluye cuatro interruptores de potencia principales: FET de bloqueo inverso de entrada (RBFET, Q1), FET de conmutación del lado superior para el modo Buckor Boost (HSFET, Q2), FET de conmutación del lado inferior para el modo Buckor Boost (LSFET,Q3) y el FET de la batería que controla la interconexión del sistema y de la batería (BATFET), Q4).El diodo de arranque para la conducción de la puerta lateral alta también está integrado.La vía de alimentación interna tiene una impedancia muy baja que reduce el tiempo de carga y maximiza la eficiencia de descarga de la batería.Por otra parte, la tensión de entrada y la regulación de la corriente proporcionan la máxima potencia de carga a la batería con varios tipos de fuentes de entrada.
Se admite una amplia gama de fuentes de entrada, incluidos hosts USB estándar, puertos de carga y adaptadores de alto voltaje compatibles con USB.El límite de corriente de entrada predeterminado se selecciona automáticamente en función de la interfaz USB integrada.Este límite está determinado por el circuito de detección del sistema (por ejemplo, USB PHY).
El SGM41519 es capaz de aumentar el voltaje de la batería para suministrar 5,15V (ajustable 4,85V/5V/5,15V/5,3V) en PMID.El modo Boost se utiliza para cargar otra batería mediante el control de PMID_GD.El pin PMID_GD se utiliza para conducir un P-MOSFET externo para desconectar el PMID de salida de impulso de los accesorios conectados.
La tensión del sistema se regula ligeramente por encima de la tensión de la batería por el circuito de gestión de la trayectoria de alimentación y se mantiene por encima de la tensión mínima del sistema programable (por defecto 3,5 V).la potencia del sistema se mantiene incluso si la batería se agota por completo o se retiraTambién se incluye una función de gestión dinámica de la potencia (DPM) que reduce automáticamente la corriente de carga si se alcanza el límite de corriente o voltaje de entrada.Si la carga del sistema continúa aumentando tras la reducción de la corriente de carga a cero, la gestión del camino de alimentación proporciona el déficit desde la batería hasta la descarga de la batería en el sistema hasta que se cumpla la demanda de energía del sistema.que impide que la fuente de entrada se sobrecargue.
El inicio y finalización de un ciclo de carga puede realizarse sin control de software.La tensión de la batería detectada se utiliza para decidir la fase de inicio de la carga en una de las tres fases del ciclo de cargaCuando la corriente de carga cae por debajo de un límite preestablecido y la tensión de la batería está por encima del umbral de recarga,La función de carga terminará automáticamente el ciclo de carga.Si la tensión de una batería cargada cae por debajo del umbral de recarga, el cargador comienza otro ciclo de carga.
El SGM41519 dispone de varias características de seguridad, tales como protección contra el sobrevolución y el sobrecorriente, monitorización de la temperatura de la batería, cronometraje de seguridad de carga, apagado térmico y UVLO de entrada.El pin TS está conectado a un termostato NTC para el control y la protección de la temperatura de la batería, tanto en los modos de carga como de refuerzo, de acuerdo con el perfil de JEITA.Este dispositivo también dispone de regulación térmica en la que se reduce la corriente de carga, si la temperatura de unión supera los 80°C o los 120°C (seleccionable).

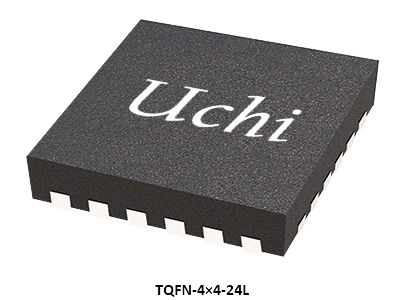

El estado de carga se informa por la salida STAT y los bits de estado/fallo.BATFET resetcontrol es proporcionado por pin nQON para el modo de salida del buque o para un reset completo del sistemaEl SGM41519 está disponible en un paquete verde TQFN-4×4-24L.

Los circuitos integrados (IC) sirven como la base de la electrónica moderna, ofreciendo un tamaño pequeño, bajo consumo de energía, un alto rendimiento y una alta confiabilidad.Se utilizan ampliamente en la electrónica de consumo, aplicaciones industriales, comunicaciones, electrónica automotriz, equipos médicos y sistemas aeroespaciales y de defensa.

Uchi Electronics proporciona soluciones de procesamiento de señales analógicas y mixtas de alto rendimiento para la automatización industrial, la nueva energía, la automoción, las comunicaciones, la informática,aplicaciones de electrónica de consumo y equipos médicos.

Esta solución demuestra la aplicación de circuitos integrados en teléfonos inteligentes y tabletas. Para ayuda en la selección del producto adecuado, póngase en contacto con nuestro equipo de soporte técnico.
