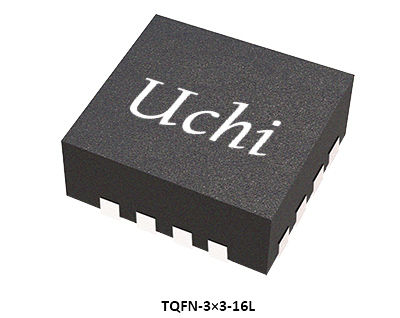

Circuito Integrado IC Chip de Alimentación para Pantalla AMOLED de Triple Salida
Datos del producto:
| Lugar de origen: | Dongguan China |
| Nombre de la marca: | UCHI |
| Certificación: | Completed |
| Número de modelo: | SGM3836A |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1000pcs |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Estándar |
| Tiempo de entrega: | 3 semanas |
| Condiciones de pago: | T/t, unión occidental |
| Capacidad de la fuente: | 5000pcs |
|
Información detallada |
|||
| Voltaje: | -0.3V a 6V | SW3, voltajes VO3: | -0,3 V a 10 V |
|---|---|---|---|
| Voltaje VO2: | -6,5 V a 0,3 V | Voltaje SW2: | -6,5 V a 5,5 V |
| TQFN-3×3-16L, θJA: | 45℃/W | TEMPERATURA DE EMPALME: | +150℃ |
| Rango de temperatura de almacenamiento: | -65 a +150 ℃ | Temperatura de la ventaja (el soldar, 10s): | +260℃ |
| HBM: | 3000V | El MDL: | 1000V |
| Resaltar: | Chip IC para Pantalla AMOLED de Triple Salida,Chip IC Mosfet de Alta Potencia,Chip de Circuito Integrado de Alimentación |
||
Descripción de producto
● Rango de voltaje de entrada de 2,9 V a 4,5 V
● Convertidor de impulso síncrono (ELVDD)
Voltaje de salida de 4,6 V a 5,0 V con pasos de 100 mV
Voltaje de salida predeterminado de 4,6 V 1% de precisión
Pin sensor de voltaje de salida para compensación de pérdida de ruta (FBS)
● Convertidor inversor síncrono Buck-Boost (ELVSS)
Voltaje de salida de -5,4 V a -1,4 V con pasos de 100 mV
-2,5 V Voltaje de salida predeterminado 1,2 % de precisión a -2,5 V
● Capacidad de corriente de salida combinada ELVDD y ELVSS
Hasta 800 mA a 4,6 V/-2,5 V (VIN = 3,1 V)
Hasta 780 mA a 4,6 V/-2,7 V (VIN = 3,1 V)
Hasta 750 mA a 4,6 V/-3,0 V (VIN = 3,1 V)
Hasta 630 mA a 4,6 V/-4,0 V (VIN = 3,1 V)
Hasta 510 mA a 4,6 V/-5,4 V (VIN = 3,1 V)
● Convertidor de impulso síncrono (AVDD)
Voltaje de salida de 5,8 V a 7,9 V con pasos de 300 mV
Voltaje de salida predeterminado de 6,1 V
1% de precisión
Capacidad de corriente de salida de 100 mA
● Aislamiento bidireccional VIN y VOUT
● Protección contra cortocircuitos (SCP)
● Protección contra sobrecarga
● Apagado térmico
● Retraso de inicio de VELVSS: 10 ms
● Tiempo de detección de cortocircuito y OLP: 1 ms
● Disponible en paquete verde TQFN-3×3-16L
Pantallas OLED de matriz activa

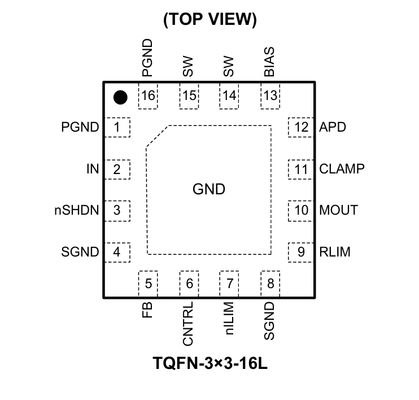

Configuraciones de pines
Descripción del pasador
Guía de selección de productos
| Número de pieza |
Corriente de salida EL
máx.
(mamá)
|
Número de bastidor
mín.
(V)
|
Número de bastidor
máx.
(V)
|
Producción
Número de canal
(V)
|
Control
Interfaz
|
Salidas
|
Paquete
|
Características |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5.5 | 3 |
1 cable
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.51×2.10-15B
|
SIMO, triple salida, para dispositivos portátiles
|
|
SGM38045
|
70 | 2.7 | 4.8 | 3 |
1 cable
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.2×2.4-17B
|
Sin inductor, triple salida, para dispositivos portátiles
|
|
SGM38046
|
90 | 2.7 | 5.5 | 3 |
1 cable
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-16B
|
Salida triple, para dispositivos portátiles
|
|
SGM3851A
|
400 | 2.9 | 4.5 | 3 |
1 cable
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
Triple salida, para teléfonos inteligentes
|
|
SGM3836A
|
600 | 2.9 | 4.5 | 3 |
1 cable
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
Triple salida, para teléfonos inteligentes
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
1 cable
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.0×2.0-25B
|
Triple salida, para teléfonos inteligentes
|
|
SGM3838
|
700 | 2.5 | 4.8 | 3 |
1 cable
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.5×2.5-36B
|
Triple salida, para teléfonos inteligentes y PAD
|
|
SGM3839
|
1200 | 2.5 | 4.8 | 3 |
1 cable
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.90×2.96-49B
|
Triple salida, para teléfonos inteligentes y PAD
|
|
SGM3842
|
1000 | 2.9 | 4.8 | 4 |
1 cable
|
AVDD/ELVDD/ELVSS/DVDD
|
WLCSP-2.5×2.9-42B
|
Cuatro salidas, para teléfonos inteligentes y PAD con pantalla AMOLED en tándem
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
I2do
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
Seis salidas, para teléfonos inteligentes y PAD
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
1 cable
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
Seis salidas, para teléfonos inteligentes y PAD
|
|
SGM3840
|
1000 | 2.5 | 4.8 | 3 |
1 cable
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.37×2.37-36B
|
Triple salida, para teléfonos inteligentes y PAD
|
|
SGM3837S
|
800 | 2.5 | 5 | 3 |
1 cable
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-25B-A
|
Triple salida, para teléfonos inteligentes y PAD
|
Esta solución demuestra la aplicación de circuitos integrados en teléfonos inteligentes y tabletas. Para obtener ayuda para seleccionar el producto adecuado, comuníquese con nuestro equipo de soporte técnico.
