Modos de interrupción IC de energía 2.5V a 5.5V, 2A, de alta eficienciaConvertidor sincrónico Buck
Datos del producto:
| Lugar de origen: | Dongguan China |
| Nombre de la marca: | UCHI |
| Certificación: | Completed |
| Número de modelo: | SGM61020 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1000pcs |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Estándar |
| Tiempo de entrega: | 3 semanas |
| Condiciones de pago: | T/t, unión occidental |
| Capacidad de la fuente: | 5000pcs |
|
Información detallada |
|||
| VIN, EN, PG: | -0.3V a 6V | FB: | -0,3 V a 5 V |
|---|---|---|---|
| SW (CC): | -0,3 V a número de bastidor + 0,3 V | SW (CA, menos de 10 ns) durante la conmutación: | -2V a 9V |
| SOT-23-5, θJA: | 193℃/W | SOT-23-5, θJB: | 36,9 ℃/W |
| SOT-23-5, θJC: | 61,9 ℃/W | SOT-563-6, θJA: | 127,3 ℃/W |
| SOT-563-6, θJB: | 32,9 ℃/W | SOT-563-6, θJC: | 63,6 ℃/W |
| TEMPERATURA DE EMPALME: | +150℃ | Rango de temperatura de almacenamiento: | -65 a +150 ℃ |
| Temperatura de la ventaja (el soldar, 10s): | +260℃ | HBM: | 4000V |
| El MDL: | 1000V | ||
| Resaltar: | 2convertidor de buck sincrónico de 5V a 5,5V,IC de alta eficiencia de potencia 2A |
||
Descripción de producto
Circuitos integrados de alimentación de modo conmutado 2.5V To 5.5V, 2A, High EfficiencySynchronous Buck Converter
El SGM61020 es un convertidor BuckDC/DC síncrono de alta eficiencia con capacidad de corriente de salida de 2A y voltaje de salida ajustable. El voltaje de suministro de entrada está en el rango de 2,5 V a 5,5 V. Al utilizar el control adaptativo de corriente pico fuera del tiempo, la eficiencia de este dispositivo es superior al 80 % para cargas superiores a 1 mA y alcanza el 95 % en rangos de carga moderada (5 V a 3,3 V).
Este dispositivo funciona con un modo de modulación de ancho de pulso (PWM) casi fijo de 1,5 MHz para cargas moderadas o pesadas. Pero con cargas ligeras, la modulación por salto de pulso se utiliza para el modo de ahorro de energía (PSM). La corriente de funcionamiento en reposo del PSM es muy baja, normalmente 42 μA, lo que es muy adecuado para aplicaciones alimentadas por batería para aumentar el tiempo de espera. A pesar de una corriente de reposo tan baja, la respuesta transitoria a grandes variaciones de carga es excelente. La corriente de apagado del dispositivo suele ser de 0,03 μA.
El SGM61020 proporciona un voltaje de salida ajustable mediante un divisor de resistencia externo. El dispositivo es capaz de funcionar con baja caída con un ciclo de trabajo del 100 %. Algunas otras características incluyen arranque suave interno para limitar la corriente de irrupción de arranque, protecciones contra sobrecorriente y apagado térmico, habilitar entrada y buena salida de energía (solo para la versión SGM61020P).

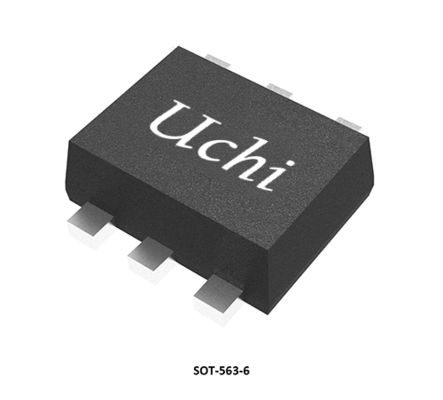

El SGM61020 está disponible en paquetes Green SOT-23-5 y SOT-563-6.
Este dispositivo funciona con un modo de modulación de ancho de pulso (PWM) casi fijo de 1,5 MHz para cargas moderadas o pesadas. Pero con cargas ligeras, la modulación por salto de pulso se utiliza para el modo de ahorro de energía (PSM). La corriente de funcionamiento en reposo del PSM es muy baja, normalmente 42 μA, lo que es muy adecuado para aplicaciones alimentadas por batería para aumentar el tiempo de espera. A pesar de una corriente de reposo tan baja, la respuesta transitoria a grandes variaciones de carga es excelente. La corriente de apagado del dispositivo suele ser de 0,03 μA.
El SGM61020 proporciona un voltaje de salida ajustable mediante un divisor de resistencia externo. El dispositivo es capaz de funcionar con baja caída con un ciclo de trabajo del 100 %. Algunas otras características incluyen arranque suave interno para limitar la corriente de irrupción de arranque, protecciones contra sobrecorriente y apagado térmico, habilitar entrada y buena salida de energía (solo para la versión SGM61020P).
El SGM61020 está disponible en paquetes Green SOT-23-5 y SOT-563-6.
Características clave
● Rango de voltaje de entrada de 2,5 V a 5,5 V
● Voltaje de salida ajustable de 0,6 V a VIN
● Hasta 95% de eficiencia
● Conmutadores MOSFET RDSON bajos (100 mΩ/55 mΩ)
● Modo de ahorro de energía para eficiencia de carga ligera
● Corriente de reposo operativa de 42 μA (TYP)
● Capacidad de ciclo de trabajo del 100% para baja caída
● Frecuencia de conmutación PWM de 1,5 MHz
● Buena potencia de salida (sólo SGM61020P)
● Protección contra sobrecorriente
● Protección de apagado térmico
● Protección de bloqueo por bajo voltaje de entrada (UVLO)
● Empaque pequeño: SGM61020: Disponible en paquetes verdes SOT-23-5 y SOT-563-6 SGM61020P: Disponible en paquetes verdes SOT-563-6
Aplicaciones
Aplicaciones alimentadas por baterías
Punto de carga
Fuentes de alimentación del procesador
Unidades de disco duro (HDD)/Unidades de estado sólido (SSD)
Punto de carga
Fuentes de alimentación del procesador
Unidades de disco duro (HDD)/Unidades de estado sólido (SSD)
Aplicación típica
Configuraciones de pines
Descripción del pasador
Guía de selección de productos
Configuraciones de pines
Descripción del pasador
Guía de selección de productos
|
CC/CC
Topología
|
Número de pieza |
Corriente de salida
máx.
(mamá)
|
Número de bastidor
mín.
(V)
|
Número de bastidor
máx.
(V)
|
Producción
Voltaje
(V) |
Traspuesta
Frecuencia
(Megahercio)
|
(Megahercio)
Actual
(μA)
|
Cerrar
Actual
(μA)
|
Permitir
Lógica
|
Eficiencia
máx.
(%)
|
Paquete
|
Características |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Sincronizar dólar
|
AAP6010A
|
3500
|
7.5
|
40
|
adj.
|
0,125
|
1560
|
N / A
|
N / A |
95
|
SOIC-8
|
Fuente de entrada de 7,5 V a 40 V, convertidor reductor síncrono CC/CV
|
|
Sincronizar dólar
|
AAP6010A
|
3500
|
7.5
|
40
|
adj.
|
0,125
|
1560
|
N / A
|
N / A |
95
|
SOIC-8 (Almohadilla expuesta)
|
Fuente de entrada de 7,5 V a 40 V, convertidor reductor síncrono CC/CV
|
| Sincronizar dólar |
AAP6013A
|
8000 | 7.5 | 36 | adj. | Ajustar (0,05 ~ 0,8) | 1200 | 1200 | N / A | 97 |
TQFN-4×4-24BL
|
Fuente de entrada de 7,5 V a 36 V, convertidor Buck PWM síncrono CC/CV
|
| Sincronizar dólar |
AAP6153A
|
N / A | 7.5 | 40 | adj. | Ajustar (0,1 ~ 0,8) | 1200 | 1700 | N / A | 97 |
MSOP-10 (Almohadilla expuesta)
|
Fuente de entrada de 7,5 V a 36 V, convertidor Buck PWM síncrono CC/CV
|
| Sincronizar dólar | SGM6010 |
3000
|
3 | 5.5 |
Ajustar (0,8 ~ 5,0)
|
0,3 ~ 2 | 410 | <2 | Activo bajo | 95 |
TDFN-3×3-10L
|
3A, alta eficiencia, bajo voltaje, reductor síncrono
|
| Sincronizar dólar |
SGM6011
|
2000
|
2.5 | 5.5 | 3,3/Ajuste (hasta 1,2) |
1.4
|
300
|
<2 |
Activo alto
|
95 |
TDFN-3×3-10L
|
2A, alta eficiencia, bajo voltaje, reductor síncrono
|
| Sincronizar dólar | SGM6012 |
800
|
2.5 | 5.5 | 1,2/1,8/3,3/Adj (hasta 0,6) | 1.6 | 30 | <1 |
Activo alto
|
95 |
TSOT-23-5
|
800 mA, alta eficiencia, bajo voltaje, reductor síncrono
|
| Sincronizar dólar |
SGM6013
|
800
|
2.5 | 5.5 |
1.2/1.8/3.3/Adj (hasta 0.6
|
1.6 | 30 | <1 |
Activo alto
|
95 |
TSOT-23-5,TDFN-2×2-6L
|
800 mA, alta eficiencia, bajo voltaje, reductor síncrono
|
| Sincronizar dólar |
SGM6014
|
2000 | 2.5 | 5.5 |
1.2/1.8/3.3/Adj (hasta 1.2)
|
1.4 | 55 | <2 |
Activo alto
|
95 |
TDFN-3×3-10L
|
2A, alta eficiencia, bajo voltaje, reductor síncrono
|
| Sincronizar dólar |
SGM6016
|
1200 | 2.7 | 5.5 |
Ajustar (hasta 0,8)
|
1.6 | 30 |
<1
|
Activo alto
|
95 |
TDFN-3×3-10L
|
1,2 A, alta eficiencia, bajo voltaje, reductor síncrono
|
| Sincronizar dólar |
SGM6019
|
1200 | 2.7 | 5.5 |
Ajustar (hasta 0,8)
|
1.6 | 30 |
<1
|
Activo alto
|
95 |
TDFN-2×3-8L
|
1,2 A, alta eficiencia, bajo voltaje, reductor síncrono
|
| Sincronizar dólar |
SGM6027
|
600 | 2.5 | 5.5 |
Ajustar (0,7 ~ 3,3)
|
1.2 | 0,58 |
<1
|
Activo Alto
|
92 |
WLCSP-0,8×1,6-8B
|
Corriente de reposo ultrabaja, Buck síncrono
|
| Sincronizar dólar |
SGM6027A/B
|
600 | 2.5 | 5.5 |
Ajustar (0,7 ~ 3,3)
|
1.2 | 0,58 |
<1
|
Activo Alto
|
92 |
WLCSP-0,8×1,6-8B
|
Corriente de reposo ultrabaja, Buck síncrono
|
| Sincronizar dólar |
SGM6029
|
1000 | 2 | 5.5 |
0,4 ~ 0,775/0,8 ~ 1,55/1,8 ~ 3,3
|
4.0/1.5
|
2.3
|
<0,25
|
Activo Alto
|
96 |
WLCSP-0,74×1,09-6B
|
Corriente de reposo ultrabaja, Buck síncrono |
| Sincronizar dólar |
SGM6036
|
600 | 1.8 | 5.5 |
1,0/1,2/3,3/Ajustar (1,0 ~ 3,3)
|
1.4 | 0,45 |
Activo Alto
|
90 |
UTDFN-1.5×2-6L
|
Reductor síncrono de 1,4 MHz y 600 mA
|
|
| Sincronizar dólar |
SGM6040
|
750 | 1.8 | 5.5 |
Ajustar (0,8 ~ 3,4)
|
1.5 |
0,06
|
0.3
|
Activo Alto
|
80 |
TDFN-2×1.5-8L,WLCSP-0.89×1.19-6B
|
Convertidor reductor síncrono de corriente en reposo de 1,8 V a 5,5 V, 750 mA y 60 nA
|
|
Dólar no sincronizado
|
SGM6060
|
2000 | 3.8 | 55 |
adj.
|
0,2 a 2
|
126 |
<18
|
Activo Alto
|
95 |
TDFN-3×3-10L,SOIC-8 (Almohadilla expuesta)
|
Entrada de 55 V, reductor no síncrono de 2 A
|
|
Dólar no sincronizado
|
SGM6061
|
1500 | 3.8 | 55 |
Ajustar (0,8 ~ 24)
|
2 |
131
|
18 |
Activo Alto
|
95 |
TDFN-3×3-10L
|
Convertidor reductor de 1,5 A, 2 MHz, 55 V
|
|
Sincronizar dólar
|
SGM61006
|
600 | 1.8 | 5.5 |
Ajuste (0,5 ~ VEN)
|
3.5 | 26 |
<3
|
Activo alto
|
90 |
WLCSP-0,9×1,3-6B-A
|
Reductor síncrono de 600 mA, 1,8 V a 5,5 V
|
|
Sincronizar dólar
|
SGM61007
|
600 | 2.3 | 5.5 |
1/1.1/1.15/1.2/1.23/1.35/1.82/2.05 fijo internamente
|
5.8 |
22
|
<0,5
|
Activo alto
|
92 |
WLCSP-0,86×1,16-6B
|
Reductor síncrono de 5,8 MHz y 600 mA
|
|
Sincronizar dólar
|
SGM61012
|
1200 | 2.3 | 5.5 |
Ajustar (0,5 ~ 4)
|
2 | 25 |
<1
|
Activo alto
|
95 |
TDFN-2×2-8AL
|
Buck de alta eficiencia de 1,2 A con modo AHP-COT
|
|
Sincronizar dólar
|
SGM61013
|
1000 | 2.3 | 5.5 |
1,2/1,8/3,3
|
10, 6,5/8
|
20 |
<1
|
Activo alto
|
95 |
WLCSP-0,9×1,2-6B
|
Reductor de micropunto de carga de 10 MHz y 1 A
|
|
Sincronizar dólar
|
SGM61020
|
2000 | 2.5 | 5.5 |
Ajuste (0,6 ~ VEN)
|
1.5 |
42
|
<1
|
Activo alto
|
95 |
SOT-23-5,SOT-563-6
|
2A, alta eficiencia, reductor síncrono
|
|
Sincronizar dólar
|
SGM61020S
|
2000 | 2.5 | 5.5 |
Ajuste (0,6 ~ VEN)
|
1.5 | 44 |
<0,5
|
Activo alto
|
95 |
SOT-23-5, SOT-23-6
|
2A, alta eficiencia, reductor síncrono
|
|
Sincronizar dólar
|
SGM61020SD
SGM61020PSD
|
2000 | 2.5 | 5.5 |
Ajuste (0,6 ~ VEN)
|
1.5 | 44 |
<0,5
|
Activo alto
|
95 |
SOT-23-5, SOT-23-6
|
2A, alta eficiencia, reductor síncrono
|
|
Sincronizar dólar
|
SGM61022
|
2000 | 2.3 | 5.5 |
Ajustar (0,5 ~ 4)
|
2 | 25 |
<1
|
Activo alto
|
95 |
TDFN-2×2-8AL
|
Buck de alta eficiencia 2A con modo AHP-COT
|
|
Sincronizar dólar
|
SGM61024
|
2000 | 2.4 | 5.5 |
Ajustar (0,6 ~ 4)
|
2.2
|
5,7/400
|
<1.8
|
Activo alto
|
95 |
UTDFN-1.5×1.5-6L
|
2,4 V a 5,5 V, 2 A, alta eficiencia, reductor síncrono
|
|
Sincronizar dólar
|
SGM61030
|
3000 | 2.5 | 5.5 | Ajuste (0,6 ~ VEN) |
2.5/2
|
42/410
|
<0,3 |
Activo alto
|
95 |
TDFN-2×2-7L
|
Alta eficiencia, 3A, Buck síncrono
|
|
Sincronizar dólar
|
SGM61031
|
3000 | 2.7 | 5.5 |
adj.
|
2 |
24
|
<1 |
Activo alto
|
95 |
TDFN-2×2-8AL
|
3A, alta eficiencia, reductor síncrono
|
|
Sincronizar dólar
|
SGM61032
|
3000 | 2.5 | 5.5 |
Ajuste (0,6 ~ VEN)
|
1.5 | 45 | <1 |
Activo alto
|
95 |
SOT-563-6
|
Buck síncrono de bajo voltaje y alta eficiencia 3A
|
|
Sincronizar dólar
|
SGM61034
|
3000 | 2.4 | 5.5 |
Ajustar (0,6 ~ 4)
|
2.2 |
5,7/400
|
<1.8
|
Activo alto
|
95 |
UTDFN-1.5×1.5-6L
|
2,4 V a 5,5 V, 3 A, alta eficiencia, reductor síncrono
|
|
Sincronizar dólar
|
SGM61040
|
4000 | 2.5 | 5.5 |
Ajuste (0,6 ~ VEN)
|
2.5/2
|
42/420
|
<1,5
|
Activo alto
|
95 |
TDFN-2×2-7L
|
4A, alta eficiencia, reductor síncrono
|
|
Sincronizar dólar
|
SGM61044
|
4000 | 2.4 | 5.5 |
Ajustar (0,6 ~ 4)
|
2.2 |
5,7/400
|
<1.8
|
Activo alto
|
95 |
UTDFN-1.5×1.5-6L
|
2,4 V a 5,5 V, 4 A, alta eficiencia, reductor síncrono
|
Los circuitos integrados (CI) sirven como base de la electrónica moderna y ofrecen tamaño pequeño, bajo consumo de energía, gran rendimiento y alta confiabilidad. Se utilizan ampliamente en electrónica de consumo, aplicaciones industriales, comunicaciones, electrónica automotriz, equipos médicos y sistemas aeroespaciales/de defensa.
Uchi Electronics ofrece soluciones de procesamiento de señales mixtas y analógicas de alto rendimiento para aplicaciones de automatización industrial, nuevas energías, automoción, comunicaciones, informática, electrónica de consumo y equipos médicos.
Esta solución demuestra la aplicación de circuitos integrados en teléfonos inteligentes y tabletas. Para obtener ayuda para seleccionar el producto adecuado, comuníquese con nuestro equipo de soporte técnico.
Quiere saber más detalles sobre este producto
