Resistor de aleación desnuda también conocido como sensor de corriente de aleación pura desnuda
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | UCHI |
| Certificación: | 471KD10 |
| Número de modelo: | UL.VDE, SGS, ALCANCE, CQC, CSA.ISO.ROHS, CUL |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5000 piezas |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Abulta/la munición/el carrete |
| Tiempo de entrega: | 5-7 DÍAS |
| Condiciones de pago: | T/T, Paypal, Western Union, gramo del dinero |
| Capacidad de la fuente: | 5000,000,000PCS por mes |
|
Información detallada |
|||
| Clasificación de voltaje: | Varía (p. ej., 10 V a 1000 V) | Energía máxima: | 380J |
|---|---|---|---|
| velocidad de rotación: | 4500min | Esperanza de vida: | Normalmente 10 años o más en condiciones normales. |
| Potencia máxima: | 0.4W | Color: | Blanco |
| Coeficiente de temperatura: | El MLV | Desviación permitida: | ±10% |
| Servicio OEM: | Sí | Dimensión: | 34MM |
| Consumo de energía: | 0.25(W) | ||
| Resaltar: | con una resistencia de detección de corriente de aleación desnuda,resistencia de aleación pura con garantía,con una resistencia de varistor de óxido metálico |
||
Descripción de producto
Resistencia de aleación desnuda
Resistencia de aleación desnuda (también conocida como resistencia de detección de corriente/derivación de aleación pura desnuda) es una resistencia de miliohmios de alta potencia sin recubrimiento de resina/plástico, con su elemento resistivo de aleación expuesto directamente. Está especialmente diseñada para la detección de corriente de alta precisión.
Estructura y materiales del núcleo
-

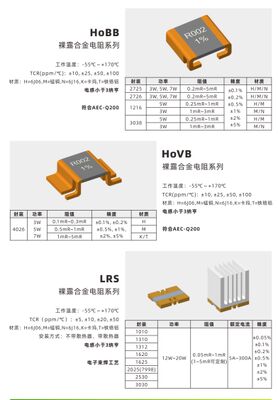

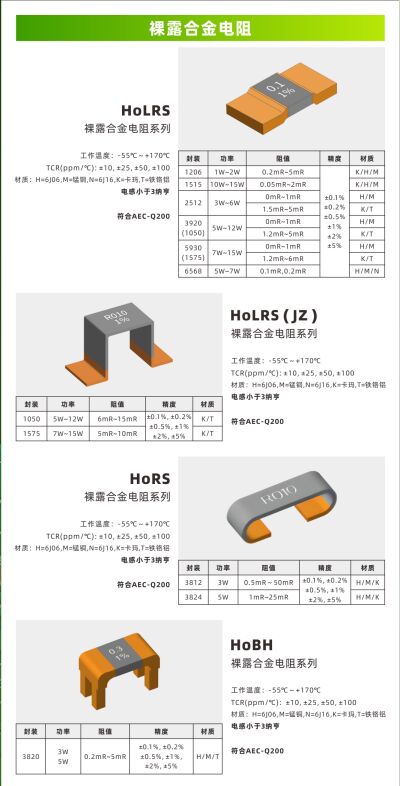

Elemento resistivo: Manganina, Constantán, Nicromo, aleación Karma.Los electrodos son en su mayoría de cobre puro de alta conductividad, conectados por soldadura por haz de electrones / soldadura láser.Paquetes comunes: 3920, 5930, 2725, disponibles en estructuras de lámina plana y en zigzag.
-
Rango de resistencia: Típicamente 0.1 mΩ – 5 mΩ;Tolerancia hasta ±0.01%;TCR tan bajo como ±10–25 ppm/°C;Inductancia parásita < 3 nH, diseño no inductivo.
-
Potencia nominal: Comienza desde 5 W, algunos modelos 10–15 W;Temperatura de funcionamiento: -55°C a 170°C, compatible con AEC-Q200.
Ventajas y precauciones clave
- Excelente disipación de calor: La gran área de superficie expuesta permite una rápida liberación de calor y una mayor densidad de potencia.
- Resistencia ultra estable: Bajo coeficiente de temperatura, baja FEM térmica, alta capacidad de corriente de sobretensión; adecuado para condiciones de trabajo difíciles.
- Restricciones de soldadura: Generalmente solo compatible con soldadura por reflujo; evite daños por alta temperatura de la soldadura por ola. Se requiere protección antioxido y mecánica. No apto para entornos polvorientos o húmedos sin protección.
Aplicaciones típicas
Detección y derivación de corriente en BMS de vehículos de nueva energía, fuentes de alimentación industriales, convertidores de frecuencia, servomotores, inversores fotovoltaicos y estaciones de carga.
Consejos de selección y compra
- Seleccione el paquete y la potencia nominal según la corriente máxima, la disipación de potencia y el espacio de la PCB. Priorice el TCR bajo, la inductancia baja y el diseño Kelvin de 4 terminales.
- El proceso de soldadura debe coincidir con la soldadura por reflujo. Aplique recubrimiento o carcasa para protección si es necesario.
Quiere saber más detalles sobre este producto
