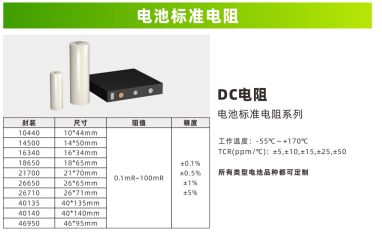

Medición de derivación de componente de baja resistencia de precisión y extensión de rango
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | UCHI |
| Número de modelo: | UL.VDE, SGS, ALCANCE, CQC, CSA.ISO.ROHS, CUL |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5000 piezas |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Abulta/la munición/el carrete |
| Tiempo de entrega: | 5-7 DÍAS |
| Condiciones de pago: | T/T, Paypal, Western Union, gramo del dinero |
| Capacidad de la fuente: | 5000,000,000PCS por mes |
|
Información detallada |
|||
| Bajo voltaje: | E10 = 1,5 ~ 60V | Tmax: | 5.7 |
|---|---|---|---|
| Rango de capacidad: | 1pF-1000pF | Lenghth: | F25 mm |
| Impulso de vida: | 300 veces | Cable conductor: | De las partidas de las demás partidas de las demás partidas |
| Embalaje: | Embalaje de carrete SMD | Dimensiones exteriores: | 5650 [2220], 5,6x5,0 mm |
| Temperatura de almacenamiento: | -55 °C ~ +125 °C | Estilo de terminación: | Tornillo |
| Peso: | 7.1G | Barrera de humedad: | Resina epoxídica |
| Garantía: | 2 años | Rating del aumento de energía: | 28J |
| Factor de disipación: | ≤0.2 | ||
| Resaltar: | derivación de componente de baja resistencia,derivación de medición de precisión,derivación de varistor de óxido metálico |
||
Descripción de producto
- ¿Qué haces?
Una derivación tiene diferentes significados en varios campos.componente de baja resistencia de precisiónen la industria de la electrónica y la energía, utilizado paramedición de alta corriente y extensión del rango.
I. Electrónica / Industria eléctrica (más común)
1Definición y principio básicos
- Naturaleza: Resistente de potencia de baja resistencia y alta precisión (a escala de miliohm/microohm).
- Principio: Conectado en serie en el circuito medido. Una corriente alta produce una caída de voltaje a nivel de milivoltios (U=I×R), y la corriente se calcula indirectamente midiendo el voltaje.
- Especificaciones típicas: La caída de voltaje nominal es mayormente de 75mV/100mV. Por ejemplo, 100A/75mV corresponde a una resistencia de 0,75mΩ.
2. Principales aplicaciones
- Medición de alta corriente: Se utiliza con milivoltímetros / multimetros para medir una alta corriente continua (de docenas a decenas de miles de amperes).
- Extensión del rango: Conectado en paralelo con un amperiómetro de bajo alcance para desviar la mayor parte de la corriente, permitiendo que solo una pequeña parte pase a través del medidor.
- Muestreo actual: Se utiliza para la vigilancia y protección de la corriente en BMS, control de motores, fuentes de alimentación, pilas de carga y sistemas de almacenamiento de energía.
3Parámetros clave y selección
- Corriente nominal: Rango de 5A a 15kA.
- Baja de tensión nominalSe trata de las siguientes: 60mV, 75mV, 100mV, 150mV, etc.
- Precisión: 0,1%, 0,2%, 0,5%, 1% y demás.
- El material: generalmente aleación de manganina (bajo coeficiente de temperatura, buena estabilidad).
- Difusión de calor: Las aplicaciones de alta corriente requieren una buena disipación de calor para evitar la pérdida de precisión debido al aumento de la temperatura.
4Ventajas y desventajas
- Ventajas: estructura simple, bajo costo, alta precisión de CC, adecuado para altas corrientes.
- Desventajas: Pérdida de caída de voltaje, generación de calor, no aislada y precisión afectada por la reactividad a altas frecuencias.
II. Shunt en otros ámbitos
1. Desviación de red (replicación de tráfico / balanceo de carga)
Copias / reenvíos de tráfico de red para monitoreo, auditoría, detección de intrusiones y balanceo de carga.
2. Shunt hidráulico / neumático
Distribuye el fluido de manera uniforme a múltiples salidas, utilizado en sistemas hidráulicos y sistemas de lubricación.
3. Shunt del grifo (doméstico)
Divididor de agua de una entrada y varias salidas con interruptores independientes, utilizado para lavadoras, duchas, etc.
III. Notas de uso
- Tiene que estar conectado.en serieen el circuito medido.
- La corriente nominal debe ser superior a la corriente máxima real (se recomienda un margen del 20%).
- Se recomienda un cableado seguro para reducir la resistencia al contacto; se recomienda una conexión de cuatro cables para una medición de alta precisión.
- Preste atención a la disipación del calor para evitar el sobrecalentamiento.
- Se utiliza principalmente para CC o CA de baja frecuencia; se utiliza con precaución en aplicaciones de alta frecuencia.
