Arrestores de óxido metálico para líneas eléctricas de media y alta tensión
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | UCHI |
| Certificación: | SGS.UL |
| Número de modelo: | YH10W-216/562 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5000pcs |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | A granel |
| Tiempo de entrega: | 5-7 días |
| Condiciones de pago: | T/T, Paypal, Western Union, gramo del dinero |
| Capacidad de la fuente: | 5000,000,000PCS por mes |
|
Información detallada |
|||
| Resaltar: | Los demás aparatos para la producción de electricidad,incluidos los aparatos para la producción de electricidad,Varisores de óxido metálico de alto voltaje |
||
|---|---|---|---|
Descripción de producto

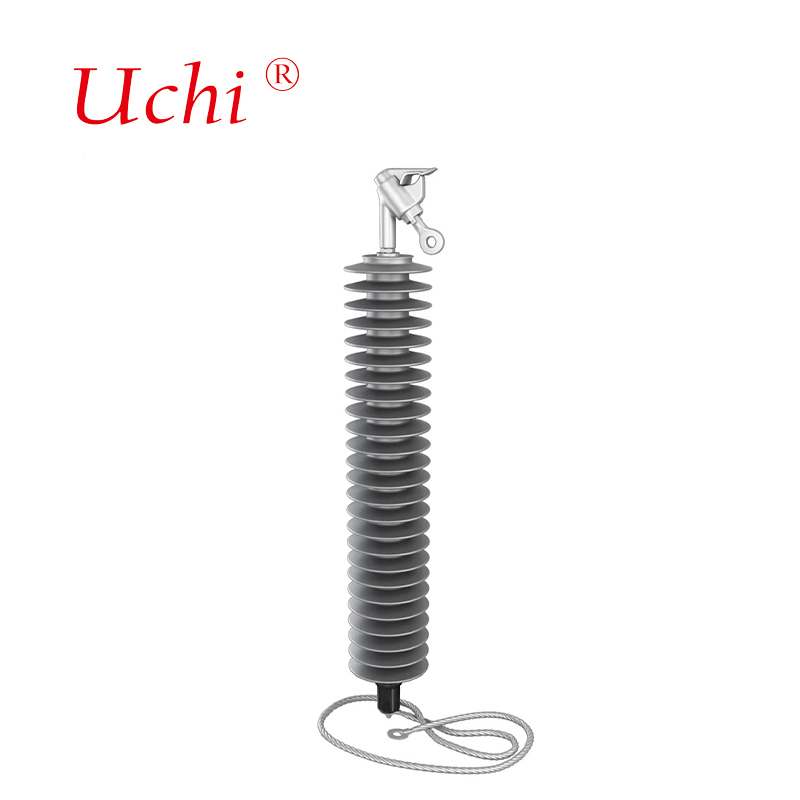

Arrestores de óxido metálico para líneas eléctricas de media y alta tensión
Nuestro arrestor de rayos de línea eléctrica ofrece a los comerciantes una solución de alta calidad, confiable y rentable para proteger la infraestructura eléctrica contra los rayos.Con nuestra garantía de cinco años, fácil instalación, y diseño superior, nuestro arrestor de rayos puede proporcionar protección constante durante años por venir.
Aparato de retención de rayos para líneas eléctricas de tipo MV y HV
● Tipo: MV y HV
● Aplicación: Parador de rayos para líneas eléctricas de tipo MV y HV
● MATERIAL: Casilla de polímero
● Color: gris
● Discos/bloques MOV de alta calidad
● 100% de pruebas de rutina
● Informe de pruebas de KEMA, CEPRI, XIHARI y certificación de calidad ISO 9001
● Cumplir con las normas GB, IEC, IEEE y otras
La instalación de detectores de rayos en los lugares recomendados a lo largo de la línea de acuerdo con nuestra simulación de la línea garantiza una mayor protección contra el sobrevoltado.Selección de los detectores óptimos de rayos, especialmente en cuanto a su cantidad y ubicaciones de instalación, mejora significativamente la fiabilidad del sistema de líneas en general y la calidad de la energía que suministra
Aplicaciones beneficiosas
• Mejorar el rendimiento de la protección contra rayos
• Reducir las interrupciones causadas por la falta de conexión a tierra y la alta actividad de los rayos
• Reducir las tasas de interrupción del doble circuito / proteger las líneas de distribución no construidas
• Proporcionar un control de las sobretensiones de conmutación - optimización estructural y reducción de las franjas
• Mejorar la seguridad: evitar lesiones personales y daños a los equipos
• Para la mejora de las líneas y la compactación - niveles reducidos de aislamiento
• Para el trabajo en vivo en la línea: reducir temporalmente la distancia mínima de aproximación
• Reducir los costes de instalación y las pérdidas en el sistema de líneas (cortes)

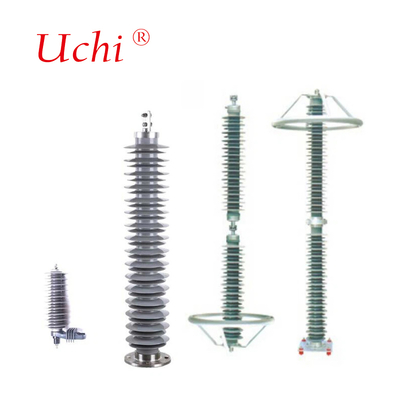

Hay dos diseños diferentes de detectores de rayos para líneas eléctricas.
1. Arrestador de línea sin brecha (NGLA)
Dependiendo del diseño de la torre y de la disposición de los aislantes y líneas, el sistema de control de presión de la torre puede utilizarse para controlar la velocidad de las líneas.Estos arrestores pueden instalarse directamente en los aislantes o en la torre.Los NGLA limitan las sobrevoltuaciones a valores por debajo del voltaje de resistencia del aislante.
Ventajas del NGLA
• Solución más flexible (instalación en el conductor, torre, aislante, etc.)
• Se instala un desconector en serie que desconecta el arrestor en caso de sobrecarga térmica
Esto garantiza el funcionamiento de la línea aérea hasta que se pueda programar un reemplazo.
• Ofrecen un nivel muy alto de protección contra rayos y sobrevoltadas de conmutación gracias a su alta capacidad de absorción de energía
• Diseñado y probado para cumplir con la última norma IEC 60099-4
2. Arresto de línea con espacios exteriores (EGLA)
Los arrestores de sobretensiones de línea Uchi Electric EGLA tienen un hueco de chispa externo colocado en serie que aísla galvánicamente la parte activa del arrestor de sobretensiones de línea del voltaje de la línea en condiciones normales.
En caso de un rayo, el intervalo de chispas se desvanece y el arrester limita la corriente de falla de tierra de varios kA a unos pocos amperios,y extingue el arco en un plazo de 10 ms, de modo que no se requiere ningún interruptor en ambos extremos de la línea, es decir, sin operación de recierre.
Ventajas de la EGLA
• No hay corriente de fuga, ya que la brecha de serie desconecta la parte de arrester del EGLA - bloques de varistor de óxido metálico (MOV) - del voltaje del sistema en condiciones normales de servicio
• Se requiere una tensión nominal inferior para el arrestor
• No se necesita ningún desconector ni ningún cable de tierra
• Suitable for multiple-circuit towers with short clearances - the highly compact design of the EGLA and the absence of a ground lead allow installation and lightning protection even on towers with very small cross-arm clearances
• Más adecuado para la instalación en vivo
• Soluciones completas de EGLA con aislantes de polímero también disponibles
| El tipo | Voltagem nominal | Se aplicará el método de ensayo de los datos de referencia. | Ventilación máxima de uso un impulso de corriente de 8/20 (kV) |
Es muy espeluznante Distancia (mm) |
Arco en seco Distancia (mm) |
||
| 5.0kA | 10kA | 20kA | |||||
| Se aplicará el procedimiento siguiente: | 3 | 2.55 | 7.5 | 8.2 | 9.2 | 250 | 146 |
| Se aplicará el procedimiento siguiente: | 6 | 5.1 | 15.1 | 16.3 | 18.4 | 250 | 146 |
| Se aplicará el método siguiente: | 9 | 7.65 | 22.6 | 24.5 | 27.5 | 370 | 178 |
| Se trata de un sistema de control de las emisiones de gases de escape. | 12 | 10.2 | 30.1 | 32.6 | 36.5 | 520 | 214 |
| Se trata de un vehículo de la categoría YH10W-15 | 15 | 12.7 | 37.7 | 40.8 | 46.1 | 650 | 250 |
| Se aplican las siguientes condiciones: | 18 | 15.3 | 45.2 | 48.9 | 55.3 | 650 | 250 |
| Se aplican las siguientes condiciones: | 21 | 17 | 52.7 | 57.1 | 64.3 | 790 | 284 |
| Se aplican las siguientes condiciones: | 24 | 19.5 | 60.3 | 65.2 | 73.5 | 920 | 318 |
| Se aplican los siguientes requisitos: | 27 | 22 | 67.8 | 73.4 | 82.6 | 1050 | 356 |
| Se aplicará el procedimiento siguiente: | 30 | 24.4 | 75.4 | 81.6 | 91.6 | 1200 | 392 |
| YH10W-33 | 33 | 26.7 | 82.9 | 89.7 | 99.5 | 1340 | 428 |
| Se aplicará el procedimiento siguiente: | 36 | 29 | 90.4 | 97.9 | 109.6 | 1340 | 428 |
| El tipo | Válvulas de tensión | VOC (kV) | Ventilación máxima de uso un impulso de corriente de 8/20 (kV) |
La transferencia de carga repetitiva resiste Qrs C. Las |
||
| Arresto de clase estación | ||||||
| Impulso de corriente pronunciado el kV |
Impulso del rayo el kV |
Impulso de cambio el kV |
||||
| valor máximo ≤ | ≥ | |||||
| Se aplicará el procedimiento siguiente: | 51 | 40.8 | 154 | 134 | 114 | 0.4 |
| Se aplicará el procedimiento siguiente: | 84 | 67.2 | 254 | 221 | 188 | 1.0 |
| Se aplicará el procedimiento siguiente: | 90 | 72.5 | 264 | 235 | 201 | 1.0 |
| Se aplicará el procedimiento siguiente: | 96 | 75 | 280 | 250 | 213 | 1.0 |
| Se aplicará el procedimiento siguiente: | 102 | 79.6 | 297 | 266 | 226 | 1.0 |
| Se aplicará el procedimiento siguiente: | 108 | 84 | 315 | 281 | 239 | 1.0 |
| Se aplicará el procedimiento siguiente: | 192 | 150 | 560 | 500 | 426 | 1.2 |
| Se aplicará el procedimiento siguiente: | 204 | 159 | 594 | 532 | 452 | 1.2 |
| Se aplicará el procedimiento siguiente: | 216 | 168.5 | 630 | 562 | 478 | 1.2 |
