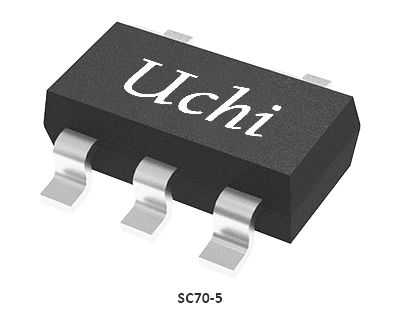

1MHz 60μA I/OCMOS Amplificadores operativos de circuito integrado IC de ferrocarril a ferrocarril
Datos del producto:
| Lugar de origen: | Dongguan China |
| Nombre de la marca: | UCHI |
| Certificación: | Completed |
| Número de modelo: | SGM321/358/324 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1000pcs |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Estándar |
| Tiempo de entrega: | 3 semanas |
| Condiciones de pago: | T/t, unión occidental |
| Capacidad de la fuente: | 5000pcs |
|
Información detallada |
|||
| Voltaje de suministro: | 6V | Entradas analógicas (VIN+, VIN-): | (-VS) - 0,3 V a (+VS) + 0,3 V |
|---|---|---|---|
| TEMPERATURA DE EMPALME: | +150℃ | Rango de temperatura de almacenamiento: | -65℃ a +150℃ |
| Temperatura de la ventaja (el soldar, 10s): | +260℃ | HBM: | 4000V |
| mm: | 400V | SC70-5, θJA: | 333℃/W |
| SOT-23-5, θJA: | 190℃/W | SOIC-8, θJA: | 125℃/W |
| MSOP-8, θJA: | 216℃/W | Rango de temperatura de funcionamiento: | -40 ℃ a +85 ℃ |
| Resaltar: | de alta tensión de 6 V,de alta tensión de funcionamiento de amplio 400v,amplificadores operativos de alto voltaje |
||
Descripción de producto
Amplificadores operacionales I/OCMOS de riel a riel, 1 MHz, 60 μA, circuito integrado IC
El SGM321 (simple), el SGM358 (dual) y el SGM324 (cuádruple) son amplificadores de retroalimentación de voltaje de bajo costo. Estos dispositivos pueden funcionar con un suministro único de 2,1 V a 5,5 V y consumir solo 60 μA de corriente en reposo por amplificador. Proporcionan entrada de riel a riel con un amplio rango de voltaje de entrada en modo común y oscilación de voltaje de salida de riel a riel. Esta característica hace que SGM321/358/324 sea apropiado para almacenar en búfer ASIC. El SGM321/358/324 ofrece un producto de ancho de banda de ganancia de 1MHz y una corriente de polarización de entrada ultrabaja de 10pA. Son muy adecuados para sensores piezoeléctricos, integradores y amplificadores de fotodiodos. Los SGM321/358/324 están diseñados para una amplia gama de aplicaciones, como instrumentación alimentada por batería, monitoreo de seguridad, sistemas portátiles y circuitos de interfaz de transductor en sistemas de baja potencia. El SGM321 está disponible en Paquetes verdes SOT-23-5 y SC70-5. El SGM358 está disponible en paquetes GreenSOIC-8, MSOP-8 y DIP-8. El SGM324 está disponible en paquetes Green TSSOP-14 y SOIC-14. Están especificados en el rango extendido de temperatura industrial (-40 ℃ a +85 ℃)
Características clave
• Bajo costo
• Voltaje de compensación de entrada: 5 mV (MÁX.)
• Corriente de polarización de entrada ultrabaja: 10 pA (TYP)
• Estable con ganancia de unidad
• Producto de ganancia de ancho de banda: 1MHz
• Entrada y salida de riel a riel
• Rango de voltaje de suministro: 2,1 V a 5,5 V
• Rango de voltaje de entrada: -0,1 V a 5,6 V con VS = 5,5 V
• Corriente de reposo baja: 60 μA/amplificador (TYP)
• Rango de temperatura de funcionamiento de -40 ℃ a +85 ℃
• Empaque pequeño: SGM321 Disponible en paquetes verdes SOT-23-5 y SC70-5 SGM358 Disponible en paquetes verdes SOIC-8, MSOP-8 y DIP-8 SGM324 Disponible en paquetes verdes SOIC-14 y TSSOP-14
Aplicaciones
Amplificadores de entrada o salida ASIC
Amplificadores de transductor piezoeléctrico
Equipo alimentado por batería
Equipo portátil
Interfaces de sensores
Instrumentación médica
Comunicaciones móviles
Salidas de audio
Detectores de humo
Teléfonos móviles
PC portátiles
Tarjetas PCMCIA
Configuraciones de pines
Guía de selección de productos
| Amplificadores por paquete | Número de pieza | IQ/tipo de amperaje (μA) | Cerrar | VCC(V) | Tipo de GBP (kHz) | Tipo de velocidad de giro (V/ms) | ENOISE 0,1 Hz ~ 10 Hz (μVPP) | Tipo ENOISE @1kHz (nV/√Hz) | VOS máx. a 25 ℃ (mV) | TC de tipo VOS (μV/℃) | Tipo IB (pA) | Tipo AVO (dB) | Tipo CMRR (dB) | Entrada de carril a carril | Salida de riel a riel | Paquete | Características |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM321 | 60 | No | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | Sí | Sí |
SC70-5, SOT-23-5
|
Amplificador de baja potencia de uso general
|
|
| 4 | SGM324 | 60 | No | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | Sí | Sí |
SOIC-14,TSSOP-14
|
Amplificador de baja potencia de uso general
|
|
| 2 | SGM358 | 60 | No | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | Sí | Sí |
SOIC-8,MSOP-8,DIP-8
|
Amplificador de baja potencia de uso general
|
|
| 1 | SGM8038-1 | 6 | No | 1,4 ~ 5,5 | 0.145 | 130 | 6 | 110 | 0,8 | 3 | 2 | 125 | 94 | Sí | Sí |
SOT-23-5,SC70-5,SOIC-8
|
Entrada y salida de riel a riel de alta precisión
|
| 2 | SGM8038-2 | 6 | No | 1,4 ~ 5,5 | 0.145 | 130 | 6 | 110 | 0,8 | 3 | 2 | 125 | 94 | Sí | Sí |
SOT-23-8,SOIC-8,TDFN-2×2-8L
|
Entrada y salida de riel a riel de alta precisión
|
| 1 | SGM8049-1 | 2.5 | No | 1,8 ~ 5,5 | 0,12 | 80 | 3.5 | 75 | 0,85 | 0,6 | 1 | 118 | 100 | Sí | Sí |
SOT-23-5,SC70-5,TDFN-2×2-6L
|
Corriente de entrada Pico Amp, micropotencia, entrada y salida de riel a riel
|
| 2 | SGM8049-2 | 2.5 | No | 1,8 ~ 5,5 | 0,12 | 80 | 3.5 | 75 | 0,85 | 0,6 | 1 | 118 | 100 | Sí | Sí |
SOT-23-8,SOIC-8
|
Corriente de entrada Pico Amp, micropotencia, entrada y salida de riel a riel
|
| 4 | SGM8049-4 | 2.5 | No | 1,8 ~ 5,5 | 0,12 | 80 | 3.5 | 75 | 0,85 | 0,6 | 1 | 118 | 100 | Sí | Sí |
TSSOP-14
|
Corriente de entrada Pico Amp, micropotencia, entrada y salida de riel a riel
|
| 1 | SGM8210-1 | 50 | No | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | Sí | Sí |
SOT-23-5,SC70-5
|
Alto voltaje, micropotencia, precisión
|
| 2 | SGM8210-2 | 50 | No | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | Sí | Sí |
SOIC-8,MSOP-8,TDFN-2×3-8L
|
Alto voltaje, micropotencia, precisión
|
| 4 | SGM8210-4 | 50 | No | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | Sí | Sí |
SOIC-14
|
Alto voltaje, micropotencia, precisión
|
| 1 | SGM8240-1 | 2.8 | No | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | Sí | Sí |
SC70-5, SOT-23-5
|
Alto voltaje, micropotencia, precisión
|
| 2 | SGM8240-2 | 2.8 | No | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | Sí | Sí |
TDFN-2×3-8L,SOIC-8,MSOP-8
|
Alto voltaje, micropotencia, precisión
|
| 4 | SGM8240-4 | 2.8 | No | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | Sí | Sí |
SOIC-14
|
Alto voltaje, micropotencia, precisión
|

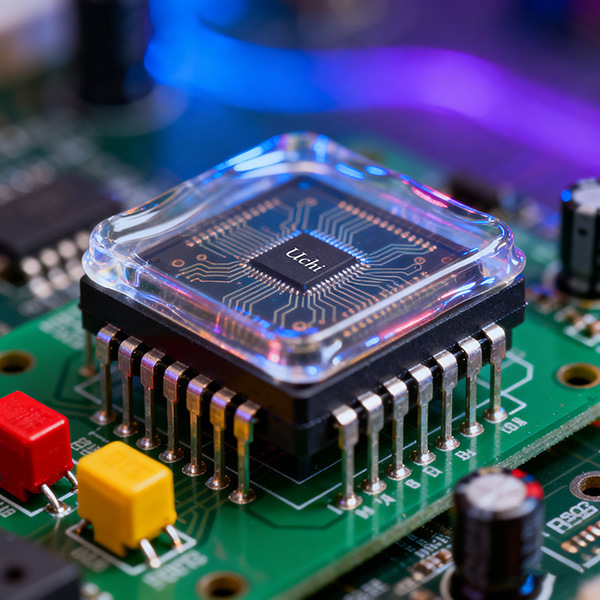

Los circuitos integrados (CI) sirven como base de la electrónica moderna y ofrecen tamaño pequeño, bajo consumo de energía, gran rendimiento y alta confiabilidad. Se utilizan ampliamente en electrónica de consumo, aplicaciones industriales, comunicaciones, electrónica automotriz, equipos médicos y sistemas aeroespaciales/de defensa.
Uchi Electronics ofrece soluciones de procesamiento de señales mixtas y analógicas de alto rendimiento para aplicaciones de automatización industrial, nuevas energías, automoción, comunicaciones, informática, electrónica de consumo y equipos médicos.
Esta solución demuestra la aplicación de circuitos integrados en teléfonos inteligentes y tabletas. Para obtener ayuda para seleccionar el producto adecuado, comuníquese con nuestro equipo de soporte técnico.
