8 Canales, Convertidor Digital-Analógico de 8 bits con Circuito Integrado IC de Amplificador Operacional de Salida
Datos del producto:
| Lugar de origen: | Dongguan China |
| Nombre de la marca: | UCHI |
| Certificación: | Completed |
| Número de modelo: | SGM5347-8 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1000pcs |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Estándar |
| Tiempo de entrega: | 3 semanas |
| Condiciones de pago: | T/t, unión occidental |
| Capacidad de la fuente: | 5000pcs |
|
Información detallada |
|||
| VCC: | -0,3 V a 6,5 V | Gama de voltaje entrado, VIN: | -0,3 V a VCC + 0,3 V |
|---|---|---|---|
| Soic-16: | 90℃/W | TSSOP-16: | 120℃/W |
| TEMPERATURA DE EMPALME: | +150℃ | Rango de temperatura de almacenamiento: | -65℃ a +150℃ |
| Temperatura de la ventaja (el soldar, 10s): | +260℃ | HBM: | 4000V |
| El MDL: | 1000V | ||
Descripción de producto
Convertidor digital a analógico de 8 canales y 8 bits con amplificador operacional de salida Circuito integrado IC
El SGM5347-8 cuenta con 8 canales de convertidor digital-analógico (DAC) de 8 bits con amplificadores de salida. El amplificador de salida proporciona capacidad de accionamiento de alta corriente. Los datos digitales se ingresan a través de un bus de enlace en serie. Sólo se requieren tres líneas de control y se pueden utilizar conexiones en cascada. El SGM5347-8 proporciona capacidad de conexión en cadena, que puede actualizar varios SGM5347-8 simultáneamente mediante el uso de una única interfaz serie. El SGM5347-8 está disponible en paquetes Green SOIC-16 y TSSOP-16. Funciona en un rango de temperatura ambiente de -40 ℃ a +125 ℃.
Características clave
● Bajo consumo de energía (0,5 mW/canal)
● Integración de 8 canales de DAC de 8 bits
● Amplificador de salida analógica incorporado: disipador/fuente de corriente con control de corriente corto
● Operación en cadena
● Las salidas de 8 canales se actualizan simultáneamente
● Función de apagado de canal independiente 0,6μA (TYP) ICC para modo de apagado
● El rango de conversión D/A se puede configurar de forma independiente separando la fuente de alimentación para la interfaz MCU y el amplificador operacional y la fuente de alimentación para DAC.
● Capaz de ser controlado directamente por una MCU de 3V
● Restablecimiento de encendido: Restablecimiento de salida a GND
● Entrada de datos en serie: operación de hasta 2,5 MHz
● Rango de voltaje de la fuente de alimentación: 2,8 V a 5,5 V

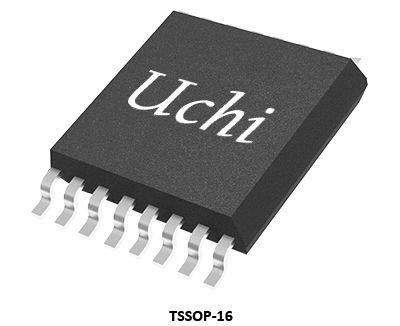

● Disponible en paquetes Green SOIC-16 y TSSOP-16
Aplicaciones
Sensor de alta impedancia
Instrumentación de precisión
Amplificador de fotodiodo
Filtro de bucle de bloqueo de fase
Audio profesional de alta gama
Médico
COMIÓ
Amplificador de salida DAC
Instrumentación de precisión
Amplificador de fotodiodo
Filtro de bucle de bloqueo de fase
Audio profesional de alta gama
Médico
COMIÓ
Amplificador de salida DAC

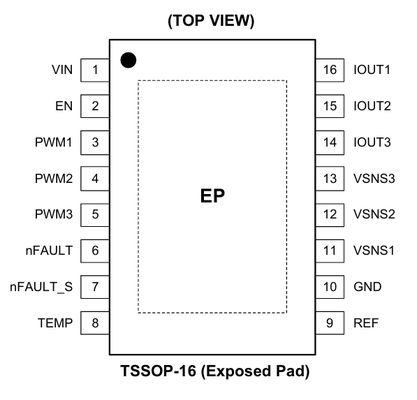

Configuraciones de pines
Guía de selección de productos
| Número de pieza |
Resolución
(Pedacitos)
|
Tasa de actualización
(MSP)
|
Producción
Canales |
Voltaje de salida
Rango
(V)
|
Referencia
|
VDD
(V)
|
ENL
(LBS)
|
DN
(LBS) |
Error de compensación
(mV)
|
Error de ganancia
(% de la IEF)
|
Ganar deriva
(ppm/℃)
|
Tiempo de establecimiento de salida
(µs)
|
Operante
Iq
(µA)
|
Apagado
Iq
(µA)
|
Operante
Temperatura
Rango (℃)
|
Paquete
|
Características |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM5347-8 | 8 | 90K | 8 |
0 ~ VÁRBITRO
|
Externo
|
2,8 ~ 5,5 | 0,2 | 0,02 | 3 | 0.1 | 2 | 7 | 500 | 0,6 |
-40 a +125
|
SOIC-16,TSSOP-16
|
8 canales, DAC de 8 bits con amplificador operacional de salida
|
| SGM5347-10 | 10 | 83K | 8 |
0 ~ VÁRBITRO
|
Externo
|
2,8 ~ 5,5 | 0,8 | 0,08 | 3 | 0.1 | 2 | 7 | 500 | 0,6 |
-40 a +125
|
SOIC-16,TSSOP-16
|
8 canales, DAC de 10 bits con amplificador operacional de salida
|
| SGM5347-12 | 12 | 77K | 8 |
0 ~ VÁRBITRO
|
Externo
|
2,8 ~ 5,5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0,6 |
-40 a +125
|
SOIC-16,TSSOP-16
|
8 canales, DAC de 12 bits con amplificador operacional de salida
|
| SGM5348-8 | 8 | 200K | 8 |
0 ~ VÁRBITRO
|
Externo
|
2,8 ~ 5,5 | 0,2 | 0,02 | 3 | 0.1 | 2 | 7 | 500 | 0,6 |
-40 a +125
|
TSSOP-16
|
8 canales, DAC de 8 bits con amplificador operacional de salida
|
| SGM5348-10 | 10 | 200K | 8 |
0 ~ VÁRBITRO
|
Externo
|
2,8 ~ 5,5 | 0,8 | 0,08 | 3 | 0.1 | 2 | 7 | 500 | 0,6 |
-40 a +125
|
TSSOP-16
|
8 canales, DAC de 10 bits con amplificador operacional de salida
|
| SGM5348-12 | 12 | 140K | 8 |
0 ~ VÁRBITRO
|
Externo
|
2,8 ~ 5,5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0,6 |
-40 a +125
|
TSSOP-16,TQFN-3×3-16L
|
8 canales, DAC de 12 bits con amplificador operacional de salida
|
| SGM5349-16 | 16 | 140K | 8 |
0 ~ VÁRBITRO
|
Externo
|
2,7 ~ 5,5 | 8 | 0,4 | 1.5 | 0.1 | 2 | 5 | 800 | 1 |
-40 a +125
|
TSSOP-16,TQFN-4×4-16L
|
8 canales, 16 bits, interfaz SPI, DAC de salida de voltaje
|
| SGM5351-16 | 16 | 140K | 1 |
0 ~ VÁRBITRO
|
Externo
|
2,7 ~ 5,5 | 8 | 0,4 | 1.5 | 0.1 | 2 | 5 | 140 | 0,5 |
-40 a +125
|
MSOP-8
|
DAC de salida de voltaje, falla ultrabaja de 16 bits
|
| SGM5352-16 | 16 | 140K | 4 |
0 ~ VREFH
|
Externo
|
2,7 ~ 5,5 | 6 | 0,5 | 1.5 | 0,01 | 2 | 10 | 450 | 0,45 |
-40 a +125
|
WLCSP-1.64×1.62-16B,TSSOP-16
|
DAC de salida de voltaje, 16 bits, 4 canales
|
| SGM5353-16 | 16 | 700K | 1 |
0 ~ VÁRBITRO-1LSB
|
Externo
|
2,7 ~ 5,5 | 0,15 | 0.3 | 0,015 | 0.0012 | 0,04 | 1.5 | 78 |
-40 a +125
|
SOIC-8,TDFN-3×3-8L
|
DAC de 16 bits, entrada serie y salida de voltaje
|
|
| SGM5355-16 | 16 | 140K | 1 |
0 ~ VÁRBITRO
|
Externo
|
2,7 ~ 5,5 | 6 | 0,5 | 1.5 | 0,05 | 2 | 10 | 108 | 0,45 |
-40 a +125
|
WLCSP-0,82×1,22-6B,MSOP-8
|
16 bits, yo2Interfaz C, DAC de salida de voltaje
|
| SGM71612R8 | 16 | 140K | 8 |
0 ~ VCC
|
Interno/Externo
|
2,7 ~ 5,5 | 1.8 | <1 | 0,7 | <0,4 | 1.5 | 5 | 800 | 0,45 |
-40 a +125
|
TSSOP-16,TQFN-4×4-16BL,FOCSP-2.6×2.6-16B
|
8 canales, 16 bits, interfaz SPI, DAC de salida de voltaje
|
Los circuitos integrados (CI) sirven como base de la electrónica moderna y ofrecen tamaño pequeño, bajo consumo de energía, gran rendimiento y alta confiabilidad. Se utilizan ampliamente en electrónica de consumo, aplicaciones industriales, comunicaciones, electrónica automotriz, equipos médicos y sistemas aeroespaciales/de defensa.
Uchi Electronics ofrece soluciones de procesamiento de señales mixtas y analógicas de alto rendimiento para aplicaciones de automatización industrial, nuevas energías, automoción, comunicaciones, informática, electrónica de consumo y equipos médicos.
Esta solución demuestra la aplicación de circuitos integrados en computadoras portátiles y de escritorio. Para obtener ayuda para seleccionar el producto adecuado, comuníquese con nuestro equipo de soporte técnico.
