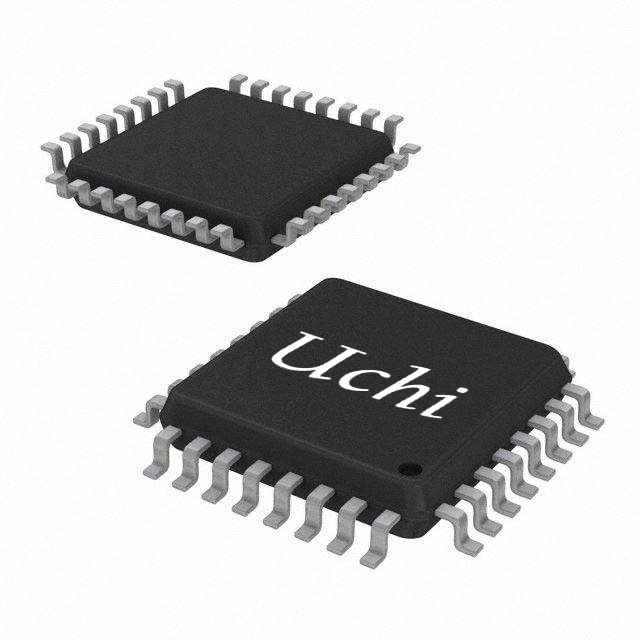

El conductor de línea sin tapa de 2Vrms a 3Vrms con circuito integrado IC de ganancia ajustable
Datos del producto:
| Lugar de origen: | Dongguan China |
| Nombre de la marca: | UCHI |
| Certificación: | Completed |
| Número de modelo: | SGM8902 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1000pcs |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Estándar |
| Tiempo de entrega: | 3 semanas |
| Condiciones de pago: | T/t, unión occidental |
| Capacidad de la fuente: | 5000pcs |
|
Información detallada |
|||
| Voltaje de suministro: | -0.3V a 6V | Voltaje de entrada: | VSS - 0,3 V a VDD + 0,3 V |
|---|---|---|---|
| Impedancia de carga mínima (RL): | 600Ω | EN a la tierra: | -0.3V a VDD + 0.3V |
| TEMPERATURA DE EMPALME: | +150℃ | Rango de temperatura de almacenamiento: | -65℃ a +150℃ |
| Temperatura de la ventaja (el soldar, 10s): | +260℃ | HBM: | 4000V |
| El MDL: | 1000V | mm: | 300V |
| Resaltar: | IC del conductor de línea de 2Vrms a 3Vrms,circuito integrado de ganancia ajustable,conductor de línea MOSFET de alta potencia |
||
Descripción de producto
El conductor de línea sin tapa de 2Vrms a 3Vrms con circuito integrado IC de ganancia ajustable
El SGM8902 es un controlador de línea pop/click-freestereo de 2Vrms a 3Vrms.El diseño sin tapa puede eliminar los condensadores de bloqueo de salidaDC para un menor número de componentes y un bajo coste.El SGM8902 tiene entradas diferenciales y es capaz de conducir 2Vrms a una carga de 2,5kΩ con una tensión de alimentación de 3,3V. El control de apagado incorporado también ayuda al control de encendido/apagado sin necesidad de hacer clic.La ganancia se puede ajustar entre ±1V/V y ±10V/V a través de resistencias de ajuste de ganancia externas que también permiten la implementación de un filtro de paso bajo de segundo orden para complementar los convertidores SOC y DAC..SGM8902 no requiere una fuente de alimentación. Una bomba de carga integrada genera un carril de potencia negativo de salida de 2Vrms que proporciona un desplazamiento de terreno libre y limpio.El SGM8902 está disponible en un paquete verde TSSOP-14Funciona en un rango de temperatura ambiente de -40°C a +85°C.
Características clave
● Rango de tensión de alimentación: de 3 a 5,5 V
● Tensión de salida en carga de 2,5 kΩ
¥ 2Vrms a una tensión de alimentación de 3,3 V
¥ 3Vrms a una tensión de alimentación de 5 V
● Estructura sin tapa
¢ Elimina los condensadores de bloqueo de corriente continua de salida
Proporciona una respuesta de frecuencia plana
● Input diferenciados
● Bajo ruido y THD
¢ SNR = 114 dB (TYP)
¢ VN = 5,5 μVrms (TYP)
¢ THD+N = 0,001% (f = 1 kHz)
● Rango de temperatura de funcionamiento de -40°C a +85°C

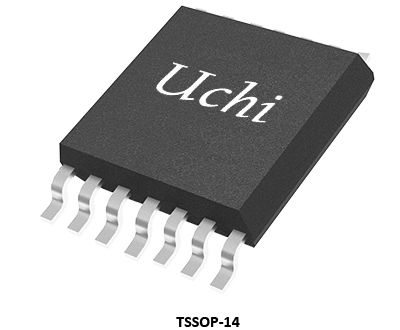

● Disponible en un paquete verde TSSOP-14
Aplicaciones
Televisores LCD
Caja de juego
Teatro casero
Reproductores de DVD de rayos azules
Caja de juego
Teatro casero
Reproductores de DVD de rayos azules
Circuito de funcionamiento típico
Configuración del pin
Configuración del pin
Guía de selección de productos
| Número de la parte | Voltado de salida
RL = 2,5kΩ
El THD = 1%, el VCC = 5,0V
|
Voltado de salida
RL = 2,5kΩ
THD = 1%, VCC = 3,3 V
|
Estéreo
o bien
El mono
|
Vcc
(V)
|
Diferencial
Ingreso
|
Apagado
La lógica
|
Apagado
En la actualidad
(μA)
|
Hacer clic
Represión
|
Paquete
|
Características |
|---|---|---|---|---|---|---|---|---|---|---|
| SGM8902 | 3.05 Vms | 2.05 Vms | Estéreo | 3.0 ~ 5.5 | - ¿ Qué? |
Bajo activo
|
130 | - ¿ Qué? |
TSSOP-14 (en inglés)
|
600OhEl controlador de línea de audio
|
| SGM8903 | 3.05 Vms | 2.05 Vms | Estéreo | 3.0 ~ 5.5 | - ¿ Qué? | Bajo activo | 130 | - ¿ Qué? |
TSSOP-14 (en inglés)
|
600OhEl controlador de línea de audio con función UVP
|
| SGM8904 | 3.05 Vms | 2.05 Vms | Estéreo | 3.0 ~ 5.5 | - No, no lo sé. | Bajo activo | 130 | - ¿ Qué? |
Se aplicará el método de cálculo de las emisiones.
|
600OhEl controlador de línea de audio con función UVP
|
| SGM8905 | 3.05 Vms | 2.05 Vms | Estéreo | 3.0 ~ 5.5 | - No, no lo sé. | Bajo activo | 130 | - ¿ Qué? |
Se aplicarán las siguientes medidas:
|
600OhEl controlador de línea de audio con función UVP |
| SGM8909 | 3.05 Vms† | 2.05 Vms† | Estéreo | 3.0 ~ 5.5 | - No, no lo sé. | Bajo activo | 3400 | - ¿ Qué? | TSSOP-14 (en inglés) |
Conductor de línea de audio con control de tiempo de encendido/apagado
|
| SGM89000 | 2.05 Vms | Estéreo | 3.0 ~ 5.5 | - ¿ Qué? | Bajo activo | 130 | - ¿ Qué? | TSSOP-14 (en inglés) | 600OhEl controlador de línea de audio con función UVP | |
| SGM89111 | 3.05 Vms | 2.05 Vms | Estéreo | 3.0 ~ 5.5 | - ¿ Qué? | Bajo activo | - ¿ Qué? | TSSOP-20: las instrucciones de los equipos de control. |
El controlador de línea de audio con el controlador de vídeo
|
|
| SGM89112 | 3.05 Vms | 2.05 Vms | Estéreo | 3.0 ~ 5.5 | - No, no lo sé. | Bajo activo | - ¿ Qué? | TSSOP-16: las instrucciones de los equipos | El controlador de línea de audio con el controlador de vídeo |
Nota: † R- ¿ Qué?= 600Ω
Los circuitos integrados (IC) sirven como la base de la electrónica moderna, ofreciendo un tamaño pequeño, bajo consumo de energía, un alto rendimiento y una alta confiabilidad.Se utilizan ampliamente en la electrónica de consumo, aplicaciones industriales, comunicaciones, electrónica automotriz, equipos médicos y sistemas aeroespaciales y de defensa.
Uchi Electronics proporciona soluciones de procesamiento de señales analógicas y mixtas de alto rendimiento para la automatización industrial, la nueva energía, la automoción, las comunicaciones, la informática,aplicaciones de electrónica de consumo y equipos médicos.
Esta solución demuestra la aplicación de circuitos integrados en ordenadores portátiles y de escritorio. Para ayuda en la selección del producto adecuado, póngase en contacto con nuestro equipo de soporte técnico.
