Matriz de conmutación de video de 12 entradas y 9 salidas con controladores de salida, abrazadera de entrada y circuitos de polarización integrados IC
Datos del producto:
| Lugar de origen: | Dongguan China |
| Nombre de la marca: | UCHI |
| Certificación: | Completed |
| Número de modelo: | SGM6501 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1000pcs |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Estándar |
| Tiempo de entrega: | 3 semanas |
| Condiciones de pago: | T/t, unión occidental |
| Capacidad de la fuente: | 5000pcs |
|
Información detallada |
|||
| Rango de voltaje de suministro (CC): | -0.3V a 6V | Rango de voltaje de entrada/salida analógica y digital: | -0,3 V a VCC + 0,3 V |
|---|---|---|---|
| Corriente de salida por el canal: | 40 mA (máximo) | TEMPERATURA DE EMPALME: | +150℃ |
| Rango de temperatura de almacenamiento: | -65℃ a +150℃ | Temperatura de la ventaja (el soldar, 10s): | +260℃ |
| HBM (POES-28): | 8 000 V | HBM (TSSOP-28): | 7000V |
| El MDL: | 2000v | mm: | 400V |
| Resaltar: | Circuito integrado (IC) de matriz de conmutación de video de 12 entradas,Conmutador de video de 9 salidas con controladores,Circuito integrado con circuitos de polarización |
||
Descripción de producto
Matriz de conmutación de vídeo de 12 entradas y 9 salidas con controladores de salida, abrazadera de entrada y circuito de polarización Circuito integrado IC
El SGM6501 es una matriz de conmutación de vídeo que cuenta con 12 canales de entrada y 9 canales de salida. La arquitectura permite enrutar cualquiera de las 12 entradas a cualquiera de las 9 salidas y admite la conmutación de una entrada a una salida o de una entrada a más salidas. El mapa de enrutamiento se configura mediante una interfaz serial compatible con I2C. El SGM6501 tiene la función de abrazadera de entrada y circuito de polarización, la abrazadera de entrada o el modo de polarización se pueden seleccionar a través de la interfaz I2C. La abrazadera integrada es compatible con cada entrada. La función es configurar el nivel de sincronización de salida de vídeo en aproximadamente 600 mV. Si la señal de sincronización (Chroma, Pb, Pr) está ausente, la entrada está polarizada aproximadamente en 1,3 V, que es el centro del rango de voltaje de entrada. El SGM6501 está disponible en paquetes verdes SSOP-28 y TSSOP-28. Funciona en un rango de temperatura ambiente de -40 ℃ a +85 ℃.
Características clave
● Rango de voltaje de suministro único: 3,1 V a 5,5 V
● Matriz de interruptores de punto de cruce de 12 × 9
● Admite vídeo de definición estándar (SD), escaneo progresivo (PS) y alta definición (HD)
● -3dB Ancho de banda: 84MHz
● Diafonía baja: -74 dB a 1 MHz
● Opciones de ganancia programables: 6 dB, 7 dB, 8 dB o 9 dB
● Circuito de polarización de entrada y función de fijación de entrada
● Soporta interfaz serie I2C
● Controladores de salida de 75 Ω de doble carga
● Entradas y salidas acopladas a CA o CC
● Disponible en paquetes verdes SSOP-28 y TSSOP-28
Aplicaciones
Seguridad y Vigilancia
Televisión y televisión de alta definición
Sistema de entretenimiento automotriz
Centros de medios
Enrutamiento de vídeo
Decodificadores de cable y satélite
Televisión y televisión de alta definición
Sistema de entretenimiento automotriz
Centros de medios
Enrutamiento de vídeo
Decodificadores de cable y satélite
Configuraciones de pines y descripción de pines
Guía de selección de productos
| Número de pieza | Tipo |
vcc
(V)
|
Ancho de banda
@-3dB
(Megahercio)
|
Control
Interfaz
|
RON
(Ω)
|
RON
Llanura
(Ω)
|
ESTAFA
(pF)
|
CAFÉ
CS/CD
(pF)
|
Diafonía
tipo
(dB)
|
Inyección de carga
tipo
(ordenador personal)
|
Paquete
|
Características |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12×9 | 3.1~5.5 | 84 |
I2do |
-74 |

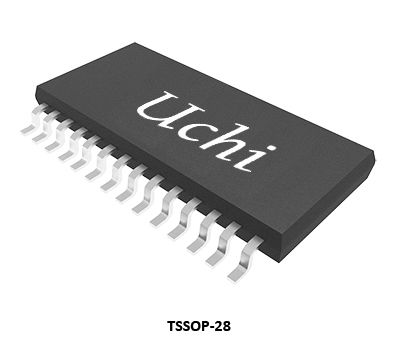

SSOP-28,TSSOP-28
|
12×9, tamponado
|
|||||
| SGM6502 | 8×6 | 3.1~5.5 | 88 |
I2do |
-77 |
TSSOP-24
|
8×6, tamponado
|
|||||
| SGM6503 | 1,8 ~ 5,5 | 400 |
E/S |
3,5/0,45 | 12/185 | -80 | 3*80 |
TQFN-3×3-20L
|
Intercambio de SIM I/F
|
|||
| SGM6504 | (2:2)×4 | 1,8 ~ 5,5 | 400 | E/S | 12 | 3.5 | 12 | -80 | 2.5 |
TQFN-3×3-20L
|
4-2:2, intercambio pasivo
|
|
| SGM6505 | (1:2)×6 | 2~5 | 450 | E/S | 8.5 | 4.5 | 15 | 4/9 | -55 | 1.2 |

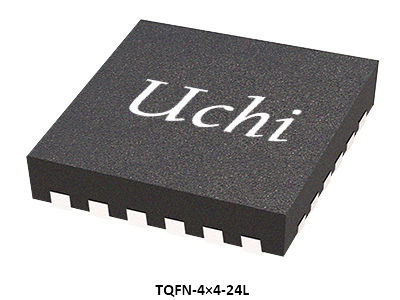

TSSOP-24,TQFN-4×4-24L
|
Multiplexor 1:2 de seis canales
|
| SGM6510 | 16×4 | 2,7 ~ 5,5 | 120 | I2do | 30 | 8 | 40 | -110 | 7 |
TSSOP-28,TQFN-4×4-28L
|
16×4, Pasivo
|
|
| SGM6511 | 16×8 | 2,7 ~ 5,5 | 120 | I2do | 30 | 8 | 50 | -110 | 7 |
TQFN-5×5-32L, LQFP-7×7-32L
|
16×8, Pasivo
|
|
| SGM6512 | 1:16 | 3.3~13.2 | 80 | E/S | 24 | 12 | 75 | 8/70 | -70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
1:16, multiplexor
|
| SGM6513 | (1:8)×2 | 3.3~13.2 | 135 | E/S | 24 | 12 | 50 | 8/36 | -70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
Doble 1:8, multiplexor
|
| SGM6514 | 16×8 | 2,7 ~ 5,5 | 250 | I2do | 30 | 8 | 50 | -110 | 7 |
LQFP-7×7-32L
|
Alta Velocidad, 16×8, Pasivo, I2Interfaz C
|
|
| SGM6515 | 1:8 | 3.3~13.2 | 80 | E/S | 24 | 12 | 75 | 8/70 | -70 | 25 |
TSSOP-16
|
1:8, multiplexor
|
| SGM6516 | 16×8 | 4,5~13,2 | 45 | E/S | 40 | 65 | 25 | -47 |
LQFP-10×10-44L
|
16×8, Pasivo
|
||
| SGM65231 | SPST×8 | 2.3~3.6 | 500 | E/S | 4.5 | 17.2 | 13.5 |
TQFN-4.5×3.5-20L,TSSOP-20
|
Conmutador de bus SPST de 8 bits, bajo voltaje y alto ancho de banda
|
|||
| SGM65232 | (1:2)×32 | 3.3~5 | 100 | E/S | 11 | 26 | 13 | -60 |
LQFP-14×14-100L
|
Multiplexor de bus 2:1 de 32 bits y alta velocidad
|
||
| SGM6533 | (1:3)×3 | 2,5~5,5 | 350 | E/S | 7 | -60 |
TQFN-3×3-20L,TSSOP-20
|
Alta velocidad, multiplexor 3-1:3
|
||||
| SGM7220 | Tipo C | 2.7~5 | E/S,I2do |
UTQFN-1.6×1.6-12L
|
Configuración USB tipo C, lógica de canales y control de puertos
|
|||||||
| SGM7232 | (1:3)×2 | 2.7~4.3 | 380/400 | E/S | 4/9 | 18 | 7 | -90 |
UTQFN-2.2×1.4-12L
|
Alta velocidad, multiplexor 2-1:3
|
||
| SGM7300A/B | 2:1 | 3,0 ~ 3,6 | 9000/12000 | E/S | 5 | 1.5 |
TLGA-2.5×4.5-20L
|
Interruptores multiplexores/demultiplexores 2:1, diferencial, 3,3 V, 2 canales
|
