La máquina de producción automática para varistores presenta un sistema automático tres en uno para la formación de cables, la inserción de chips y la soldadura
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | UCHI |
| Certificación: | SGS.UL |
| Número de modelo: | YC-270-R |
Pago y Envío Términos:
| Cantidad de orden mínima: | 5000pcs |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | a granel |
| Tiempo de entrega: | 5-7 días |
| Condiciones de pago: | T/T, Paypal, Western Union, gramo del dinero |
| Capacidad de la fuente: | 5000,000,000PCS por mes |
|
Información detallada |
|||
| Resaltar: | máquina automática de producción de varistores,sistema de soldadura de varistores tres en uno,equipo de fabricación de varistores de óxido metálico |
||
|---|---|---|---|
Descripción de producto

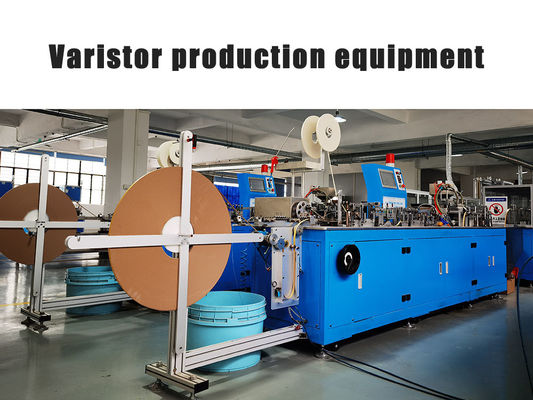

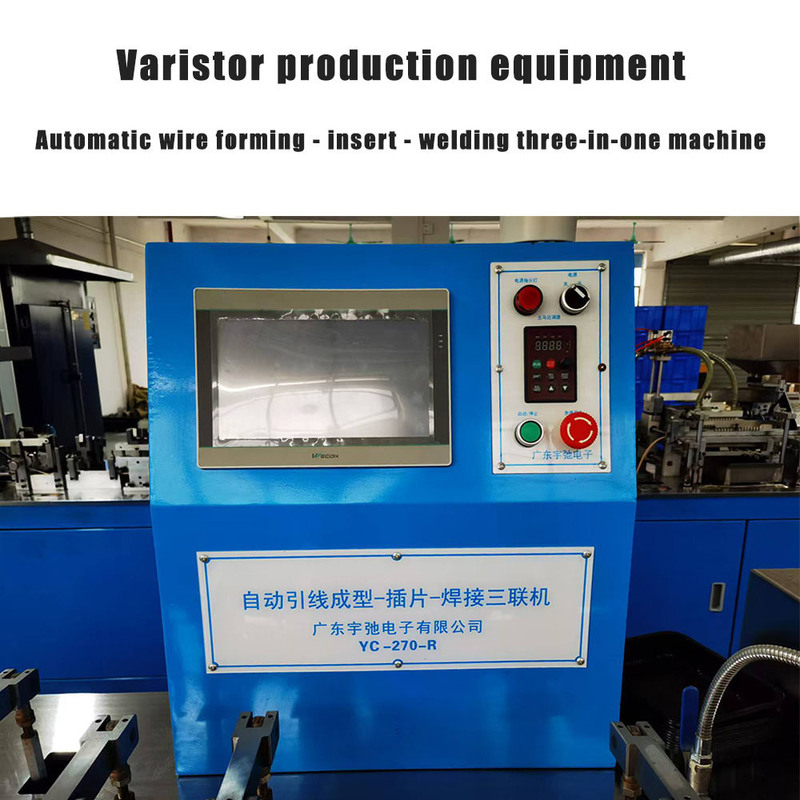

Máquina de Producción Automática para Varistores
Cuenta con un sistema automático tres en uno para la formación de alambres, la inserción de chips y la soldadura.
Proceso básico de operación
- Sección de alimentación de alambre y alimentación por correa del motor
- Alimentación de alambre recto
- Corte en forma de U
- Punzonado
- Impulsado por la rueda de estampado del divisor de alambre
- Alineación del alambre
- Aplanamiento del brazo largo
- Posición del pie flotante 1
- Posición del pie flotante 2
- Posición del pie paralelo
- Formación del molde de oro
- Tensión antes de insertar piezas
- Impulsado por la rueda de aguja del divisor de alambre
- Amortiguación
- Aplicación de soldadura
- (Soplado y secado) secado natural
- Inserción de piezas
- Impulsado por la rueda de aguja del divisor de alambre
- Primera zona de precalentamiento
- Segunda zona de precalentamiento
- Soldadura por inmersión
- Accionamiento por pasos
- Amortiguación de enfriamiento natural
- Amortiguación
- Accionamiento por pasos
- Corte
- Marco de amortiguación
Parámetros y requisitos técnicos
| Dimensiones de la máquina | 10 metros de largo, aproximadamente 1.500 kg de peso |
| Modelo de máquina | YC-270-R |
| Paso del producto | 10 mm |
| Abertura | 2,5 mm 28 productos de cinta de papel de una sola fila |
| Eficiencia de producción | 180-260 piezas/min (Paso10) |
| Tamaño de la baldosa cerámica | Diámetro: 7D, Grosor de la lámina: T≤3,5 mm |
| Especificación del cable conductor | φ0,56 mm |
| Uso de energía | AC380V, 50HZ; Fuente de aire: 5 kg/cm; Potencia total aproximadamente 16KW |
| Período de garantía | Un año (excluyendo factores humanos y desastres naturales) |
Especificaciones técnicas adicionales
- Molde de alimentación de alambre: molde de especificación 0,56 (en la mesa de montaje)
- Longitud máxima de la cinta de papel para la alimentación de alambre: 35 mm
- Ancho del molde en forma de U: F5 mm (1 juego instalado en la máquina)
- Mecanismo de alineación: Cinco juegos de rodamientos en forma de V (13 en cada juego)
- Tamaño de la cinta de papel: Cinta de papel tres en uno 14,5x0,85 mmx1000 m
- Máquina equipada con dos juegos de mecanismos de formación: pies flotantes y pies paralelos
- Aplicación de flujo con interruptor de detección de flujo para evitar soldaduras vacías

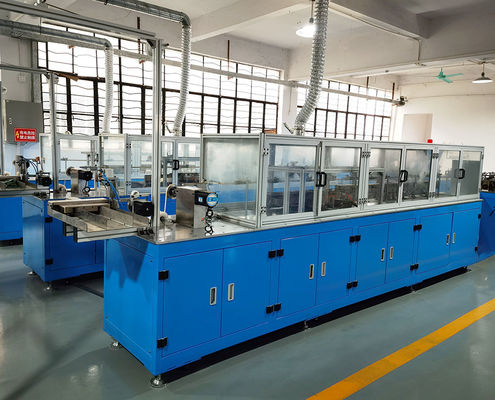

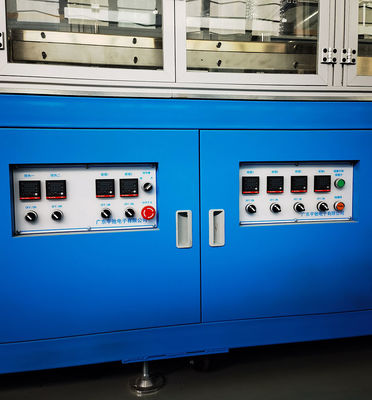

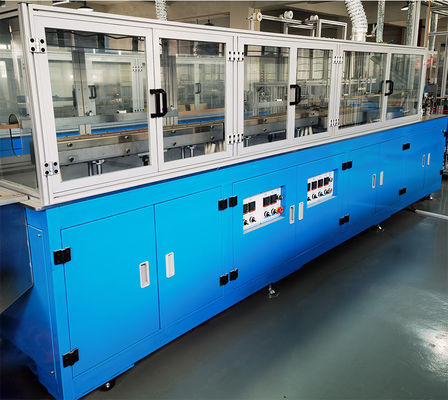

- Tanques de precalentamiento: Dos grupos (cada uno de 896 mm de largo)
- Tanque de soldadura por inmersión con tres unidades de calentamiento
- Marco de la máquina: Placas soldadas con panel de pintura horneada azul
- Diseño de reducción de ruido con engranaje cónico helicoidal y transmisión por correa síncrona
- Incluye todas las piezas vulnerables, piezas de repuesto y dibujos de componentes relacionados

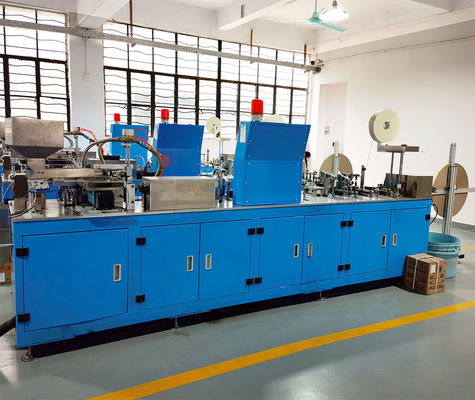

Esquema del equipo
