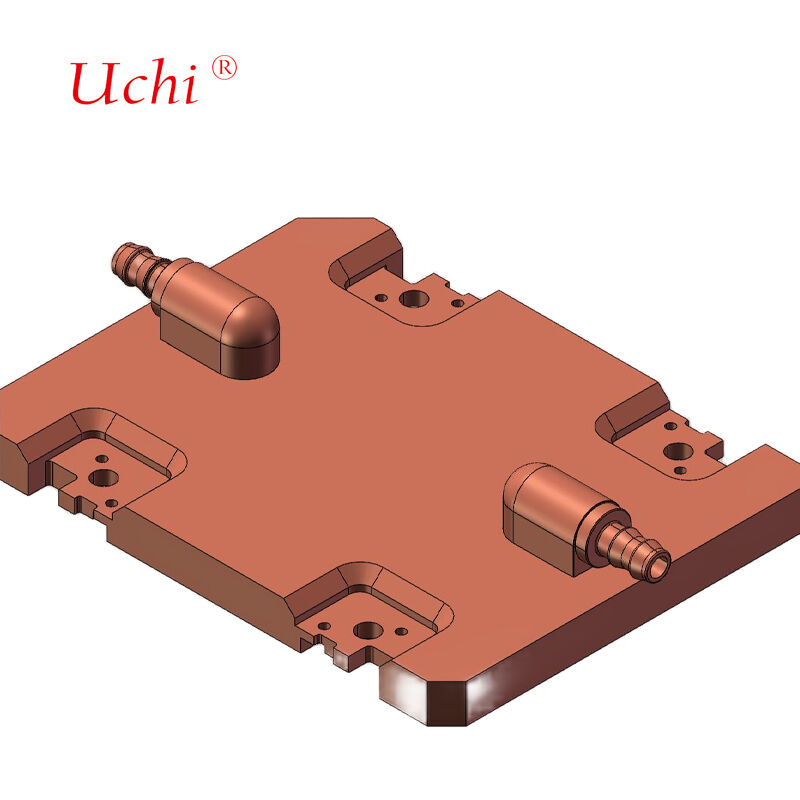

Conector de placa fría líquida con soldadura de cobre para módulo de refrigeración líquida con conexión rápida UQD

Datos del producto:

Lugar de origen: Dongguan, Guangdong, China
Nombre de la marca: Uchi
Certificación: SMC
Número de modelo: UQD

Pago y Envío Términos:

Cantidad de orden mínima: 100 piezas
Precio: Negociable
Condiciones de pago: T/T, Paypal, Western Union, MoneyGram
Capacidad de la fuente: 50000000pcs por mes
Mejor precio Contacto

Información detallada
Resaltar:

Placa fría de refrigeración líquida con soldadura de cobre

,

Placa fría de conexión rápida UQD

,

Conector de módulo de refrigeración líquida

Descripción de producto

Conector de placa fría líquida soldada con cobre
Diseñado para módulos de refrigeración líquida de conexión rápida UQD, este conector garantiza un rendimiento confiable en aplicaciones exigentes de gestión térmica.
Especificaciones técnicas
  • Características del conector:Diseño sin goteo con volumen residual de líquido colgante por debajo de las normas OCP; admite apareamiento automático a ciegas con compensación de error de 0,8 mm
  • Compatibilidad con fluidos:Compatible con agua desionizada, refrigerante PG25 y otros fluidos, con resistencia a la presión ≤ 80 bar
  • Diseño integrado:Integrable en servidores de cuchillas/sistemas de rack, soportando diseños de alta densidad incluyendo conexiones de placas frías multi-GPU dentro del chasis de 1U
  • Materiales para la fabricación:aleación de aluminio de alta resistencia a la corrosión con anillos de sellado de caucho fluorado, adecuada para el funcionamiento de equipos electrónicos a largo plazo
Áreas de aplicación
  • Centros de datos:Conexiones en bucle de placas frías para soportes y servidores de cuchillas refrigerados por líquido
  • Electrónica industrial:Disposición de calor por enfriamiento de líquidos para equipos de radar y dispositivos de imagen médica
  • Supercomputadoras:Sistemas de distribución de refrigeración de líquidos para grupos informáticos de alta densidad
Diseño del radiador de placa fría
We design internal flow channels based on customer-provided power consumption data and heat distribution patterns to meet specific temperature rise and uniformity requirements while maintaining acceptable fluid flow resistance.
Nuestro proceso de diseño incluye un análisis de simulación integral de la caída de temperatura y presión,con ajustes iterativos de los parámetros internos hasta alcanzar los objetivos de rendimiento térmico e hidráulico.
Conector de placa fría líquida con soldadura de cobre para módulo de refrigeración líquida con conexión rápida UQD 0 Conector de placa fría líquida con soldadura de cobre para módulo de refrigeración líquida con conexión rápida UQD 1
Equipo de producción
Tipo de equipo Cantidad Parámetros técnicos
Fuego de brasado por túnel 2 Unidades Dimensión máxima de soldadura: 1000 mm (W) × 250 mm (H), longitud ilimitada
Temperatura máxima de soldadura: 950°C
Materiales aplicables: cobre, aluminio
Horno de brasado al vacío 2 Unidades Las dimensiones máximas de soldadura: 800 mm × 1200 mm × 800 mm
Temperatura máxima de soldadura: 1200°C
Materiales aplicables: cobre, aluminio y acero inoxidable
Equipo de detección de fugas de helio 2 Unidades Dimensión máxima de ensayo: 2500 mm × 750 mm × 700 mm
Rango de presión de ensayo: 0-3MPa
Precisión de ensayo: 2 g/año o ≤1×10−6 Pa*m3/s
Equipo de ensayo hidrostático 2 Unidades Dimensión máxima de ensayo: 2500 mm × 1500 mm × 1000 mm
Rango de presión de ensayo: 0-5MPa
Equipo de ensayo neumático 2 Unidades Dimensión máxima de prueba: ilimitada
Rango de presión de ensayo: 0-5MPa
Precisión de ensayo: 1 Pa
Conector de placa fría líquida con soldadura de cobre para módulo de refrigeración líquida con conexión rápida UQD 2 Conector de placa fría líquida con soldadura de cobre para módulo de refrigeración líquida con conexión rápida UQD 3
Tecnología avanzada de soldadura
Nuestro proceso de soldadura al vacío une las placas de aluminio usando metal de relleno con puntos de fusión más bajos que el material base, creando uniones extremadamente fuertes sin flujo corrosivo residual.Esta tecnología de última generación proporciona una calefacción uniforme, control preciso de la temperatura, elimina los requisitos de post-limpieza y minimiza la distorsión de la pieza.
Conector de placa fría líquida con soldadura de cobre para módulo de refrigeración líquida con conexión rápida UQD 4 Conector de placa fría líquida con soldadura de cobre para módulo de refrigeración líquida con conexión rápida UQD 5 Conector de placa fría líquida con soldadura de cobre para módulo de refrigeración líquida con conexión rápida UQD 6 Conector de placa fría líquida con soldadura de cobre para módulo de refrigeración líquida con conexión rápida UQD 7 Conector de placa fría líquida con soldadura de cobre para módulo de refrigeración líquida con conexión rápida UQD 8 Conector de placa fría líquida con soldadura de cobre para módulo de refrigeración líquida con conexión rápida UQD 9
Tecnología del sistema de refrigeración por líquido
En los sistemas de refrigeración líquida de alta potencia, se requieren disipadores de calor (placas de frío líquido) capaces de absorber calor rápidamente para transferir calor rápidamente.Estos sistemas transfieren grandes cantidades de calor a través del flujo de líquidoEl uso de un sistema de calefacción de alta tensión es una de las formas más eficaces de disipación de calor.
Tipos de placas de frío
  • Placa de frío líquido de tubo enterrado:Fabricado por ranuras en las placas superior e inferior, enterrando y soldando tubos de cobre en el interior, luego sellando herméticamente mediante soldadura.Proporciona una estanqueidad del líquido confiable y seguridad de funcionamiento con superficies de alta planitud mecanizadas con precisión.
  • Placa de frío líquido de tubo insertado:Fabricado incrustando tubos de cobre en superficies de placas de aluminio mediante procesos de soldadura o unión.
  • Placa de frío líquido de tipo canal:Canales de flujo interno formados en sustratos de cobre o aluminio mediante perforación, extrusión y mecanizado de precisión.Sellado mediante soldadura por fricción o soldadura a alta temperatura con bajos costes de fabricación y geometrías complejas.
  • Bloque de refrigeración por líquido:Para disipación de calor de chip de alta potencia, con canales de flujo internos creados a través de la tecnología de aleta de deslizamiento para maximizar el área de superficie de intercambio de calor.
Conector de placa fría líquida con soldadura de cobre para módulo de refrigeración líquida con conexión rápida UQD 10
Principales aplicaciones
  • Lasers y equipos médicos
  • Refrigeración del paquete de baterías eléctricas
  • Electrónica de potencia y dispositivos de accionamiento del motor
  • Sistemas de transmisión 5G de microondas
  • Sistemas de energía renovable
  • Sistemas de semiconductores IGBT y de potencia
  • Centros de datos y aplicaciones de energía industrial
  • Sistemas de defensa y aviónica
  • Células de combustible y sistemas de tracción
Garantizar la calidad
Mantenemos estrictos estándares de calidad con un equipo de pruebas completo que incluye:
  • 1 Máquina de medición de coordenadas
  • 1 instrumento de proyección
  • 2 máquinas de ensayo de alta presión de agua
  • 4 máquinas de ensayo de resistencia térmica
  • 2 máquinas de ensayo de fugas de líquido
Conector de placa fría líquida con soldadura de cobre para módulo de refrigeración líquida con conexión rápida UQD 11
Servicio al cliente
  • Respuesta rápida a todas las consultas
  • Precios competitivos con calidad garantizada
  • Programación eficiente de la producción
  • Soluciones óptimas para el transporte
  • Apoyo técnico completo
Preguntas frecuentes
¿Es usted una empresa comercial o un fabricante?
Somos un fabricante profesional de disipadores de calor y placas de enfriamiento de agua con una amplia experiencia y un fuerte equipo técnico, con producción automatizada y mecanizada.
¿Ha exportado bienes antes y a qué regiones?
El 60% de nuestra producción total se exporta a Japón, India, Reino Unido, Canadá, Estados Unidos y Brasil.
¿Cuántos empleados tiene?
Aproximadamente 100 empleados en los departamentos de ventas, compras, ingeniería, control de calidad, almacén y producción.
¿Puede proporcionar muestras si estamos de acuerdo con el diseño?
Sí, proporcionamos muestras para confirmación antes de la producción en masa, junto con dibujos técnicos si es necesario.
¿Qué métodos de embalaje utilizan?
Embalaje personalizado con cajas de cartón normales y tejido o cajas de madera resistentes para una protección óptima durante el transporte.
¿Provee soporte técnico para problemas de producto?
Todos los productos son inspeccionados antes del envío. Para cualquier problema, proporcionamos soluciones técnicas inmediatas.
