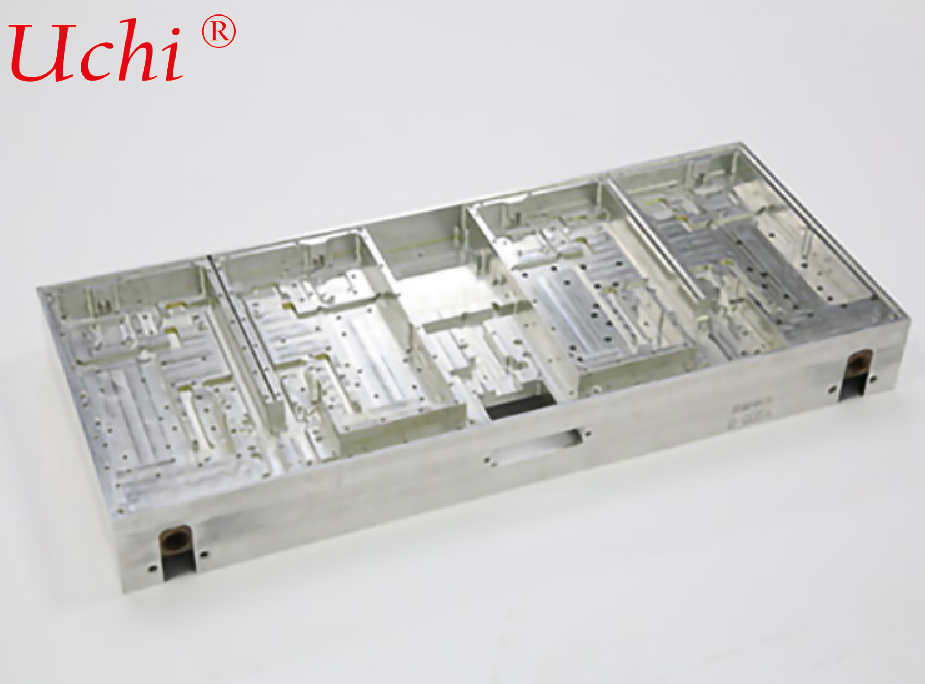

Placa fría moldeada por inyección de alta frecuencia, placa de refrigeración líquida fundida a presión de alta presión de una sola pieza
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | UCHI |
| Certificación: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1000 Uds. |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | a granel |
| Tiempo de entrega: | 5-7 días |
| Condiciones de pago: | T/T, Paypal, Western Union, gramo del dinero |
| Capacidad de la fuente: | 5000,000,000PCS por mes |
|
Información detallada |
|||
| Tolerancia: | 0,05 milímetros | Finalizar: | Limpio + anodizado |
|---|---|---|---|
| Tratamiento: | pasivaciónConducción térmica | Presión de trabajo: | Al menos 1 barra |
| Acabado superficial: | Acabado de fábrica o anodizado. | Diámetro de salida: | 1/4 de pulgada o personalizable |
| tasa de flujo: | Hasta 5 L/min | Proceso: | Mecanizado CNC+tratamiento superficial |
| Conductividad térmica: | 73 W/m·K | Potencia conductora: | 2000 W |
| Tipo de montaje: | montaje de tornillo | Potencia de enfriamiento por calor: | 30w |
| Dimensión del producto: | se puede personalizar | Embalaje: | Bolsa de PE Cartón |
| Material: | Cobre / Aluminio | ||
| Resaltar: | Placa fría moldeada por inyección de alta frecuencia,Placa de refrigeración líquida fundida a presión de alta presión de una sola pieza,Placa de refrigeración líquida con garantía |
||
Descripción de producto
Placa fría moldeada por inyección de alta frecuencia
Placa de enfriamiento líquido de alta presión de una pieza de aleación de aluminio para fuentes de calor integradas de alta potencia Adoptando un proceso de formación de inyección de una pieza de alta frecuencia y alta presión..No se requiere empalme y soldadura de placas posteriores. Los canales de flujo y el cuerpo de la placa fría se forman integralmente. Los soportes de montaje, los agujeros roscados y las bases de los colectores se pueden integrar en una sola parte.Es el componente de refrigeración líquida integrado preferido para el almacenamiento de energía, fuentes de alimentación, IGBT y controles eléctricos de alta potencia.
Principales características del producto
✅ Formación por inyección de una sola pieza, menor riesgo de fuga Formado en un solo proceso de fundición a presión, eliminando las costuras de soldadura de gran área de placas multicapa.Los canales de flujo y la carcasa están integrados con una alta resistencia estructural, excelente resistencia a las vibraciones y los golpes para el funcionamiento a largo plazo en el vehículo y el gabinete de almacenamiento de energía.
✅ Alta flexibilidad en el diseño del canal de flujo, integración multifunción Los canales de flujo internos complejos están predefinidos por el molde. Las almohadillas de montaje, los postes roscados, las cavidades del sensor y las bases de los colectores se pueden formar directamente en la placa fría.Reduce el mecanizado secundario y el montaje de componentes, acorta los procedimientos de ensamblaje y reduce el coste de los BOM.
✅ Alta resistencia a la presión y excelente rigidez estructural Substrato fundido a presión de alta densidad con una mejor rigidez que las placas frías de soplado. Resistencia a la presión excepcional, menos deformación en condiciones de trabajo de placas grandes y de carga.
✅ Adecuado para producción en masa y entrega estable La fundición por inyección a presión de alta frecuencia permite una formación rápida, una buena consistencia de lote y un rendimiento estable, con una obvia ventaja de coste para pedidos de gran volumen.
✅ Materiales opcionales, compatibles con múltiples fluidos de transferencia de calor Adopta principalmente aleación de aluminio fundido a presión con buena conductividad térmica, compatible con anticongelante de etilenoglicol, agua pura, refrigerante dieléctrico.Disponible el tratamiento anticorrosivo de pasivación superficial y anodizante.
Escenarios de aplicación
Almacenamiento de energía PCS refrigeración líquida, controladores eléctricos de nueva energía, módulos de potencia IGBT/SiC de alta potencia, fuentes de alimentación de pila de carga, fuentes de alimentación industriales de alta potencia,Equipo térmico de alto rendimiento del vehículo.
Especificaciones del producto (plantilla, ajustar según sea necesario)
- Material: aleación de aluminio fundido a presión (AlSi10Mg, etc.)
- Proceso de moldeo: fundición por inyección a presión alta de alta frecuencia, moldeo en una sola pieza
- Tipo de canal de flujo: canales complejos curvos / paralelos / de retorno incorporados (personalizados por molde)
- Tipo de puerto: encaje roscado, encaje de desconexión rápida, brida opcional
- Presión de trabajo: ≤1,8 MPa (versión de alta presión personalizable)
- Tratamiento de la superficie: fundición, chorro de arena, anodizado, pasivación anticorrosivo
- Fluido de trabajo: solución acuosa de etilenoglicol, agua pura, refrigerante dieléctrico
- Características clave: Formación en una sola pieza, sin soldadura de empalme, alta rigidez, adecuada para la producción en masa
