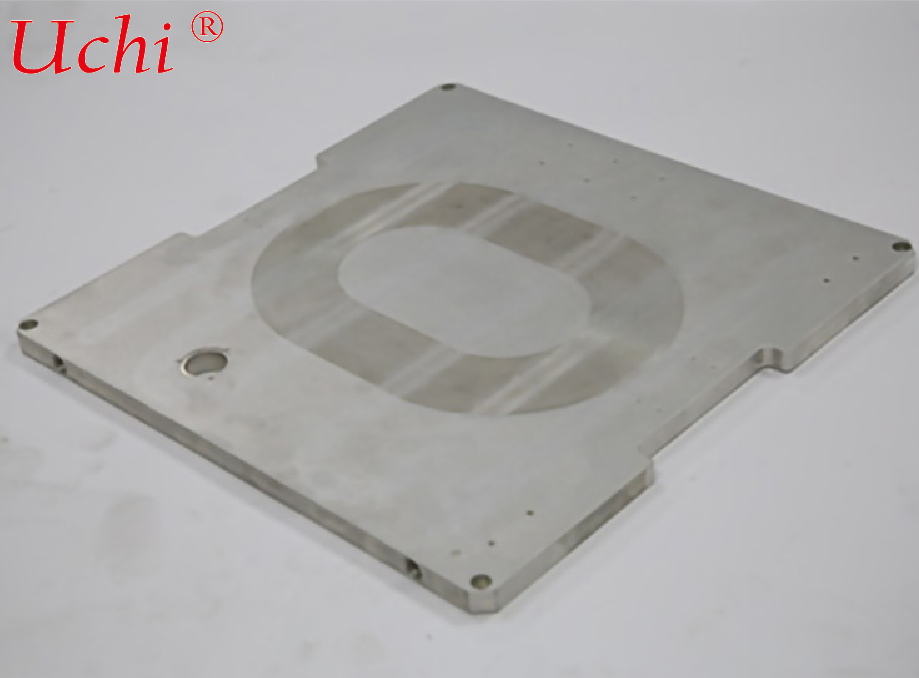

Esta placa de refrigeración líquida para láser de fibra de disco único de 700W está especialmente desarrollada para láseres de fibra de disco único de 700W. Soporta la bobina de fibra de ganancia y los componentes de la fuente de bombeo, eliminando oportunamente el calor generado durante la operación del láser, regulando la temperatura de operación de la fibra óptica y las fuentes de bombeo, suprimiendo la distorsión térmica y asegurando la estabilidad a largo plazo de la potencia del láser y la calidad del haz.



Hay dos opciones de fabricación disponibles: placa de refrigeración líquida de aluminio con tubo de cobre incrustado y placa de refrigeración líquida de tipo cavidad integrada. El contorno del sustrato, el área de enrollado de la fibra, las posiciones de los orificios de montaje y los puertos de entrada/salida se pueden personalizar según la estructura de la carcasa del láser. El canal de flujo se optimiza mediante simulación térmica CFD para ofrecer una baja resistencia al flujo y una temperatura superficial uniforme, eliminando puntos calientes locales y permitiendo la operación continua a largo plazo de equipos láser de fibra.





✅ Uniformidad de temperatura precisa para proteger los componentes ópticos Adoptando un diseño de canal de flujo serpentino optimizado por simulación, logra un excelente control de la diferencia de temperatura en la superficie de la placa. Previene el sobrecalentamiento local de la fibra y el efecto de lente térmica, permite la emisión láser continua de larga duración para el láser de 700W sin deriva de la calidad del haz, y extiende la vida útil de las fuentes de bombeo y la fibra de ganancia.



✅ Dos opciones de proceso para selección bajo demanda Versión con tubo de cobre incrustado: Tubos de cobre sin oxígeno sin costuras incrustados en una placa de aluminio, con alta resistencia a la presión y bajo riesgo de fugas, ideal para equipos láser de alta presión y sin interrupciones. Versión de tipo cavidad: Sustrato de aluminio fresado y soldado integralmente con un área de intercambio de calor mayor, uniformidad de temperatura superficial superior y peso total más ligero.



✅ Diseño de baja resistencia al flujo para reducir la carga del enfriador La ruta de flujo está especialmente optimizada para una baja caída de presión, reduciendo el consumo de energía de la bomba de agua circulante y disminuyendo el consumo total de energía de todo el sistema de control de temperatura.



✅ Mecanizado de sustrato de precisión para un alto ajuste de ensamblaje Fabricado mediante fresado de precisión CNC. La planitud de la superficie de enrollado de la fibra se controla estrictamente. Las ranuras limitadoras de fibra pre-mecanizadas, los orificios de montaje del módulo y los orificios de pasador de localización permiten una fácil alineación y un ajuste preciso durante el ensamblaje, reduciendo la resistencia térmica interfacial.



✅ Rigurosa detección de fugas para una operación fiable a largo plazo Cada unidad terminada se somete a una prueba de mantenimiento de presión hidrostática y a una inspección de fugas de helio para garantizar cero fugas. Tratamiento superficial opcional de anodizado anticorrosión. Compatible con agua desionizada y refrigerante de etilenglicol para protección contra el óxido y la corrosión.



✅ Personalización no estándar y muestreo rápido Personalización del contorno, canal de flujo y especificaciones del conector según la estructura interna del láser, la dimensión de la bobina de fibra y la distribución de la fuente de calor. Soporte para validación de prototipos, producción de prueba en lotes pequeños y producción en masa.





🔹Láseres de fibra de disco único de onda continua de 700W 🔹Equipos de corte por láser, marcado láser y soldadura láser 🔹Disipación de calor para bobinas de fibra de ganancia láser y módulos de fuente de bombeo 🔹Gestión térmica integrada de fuentes láser de fibra de potencia media y baja
