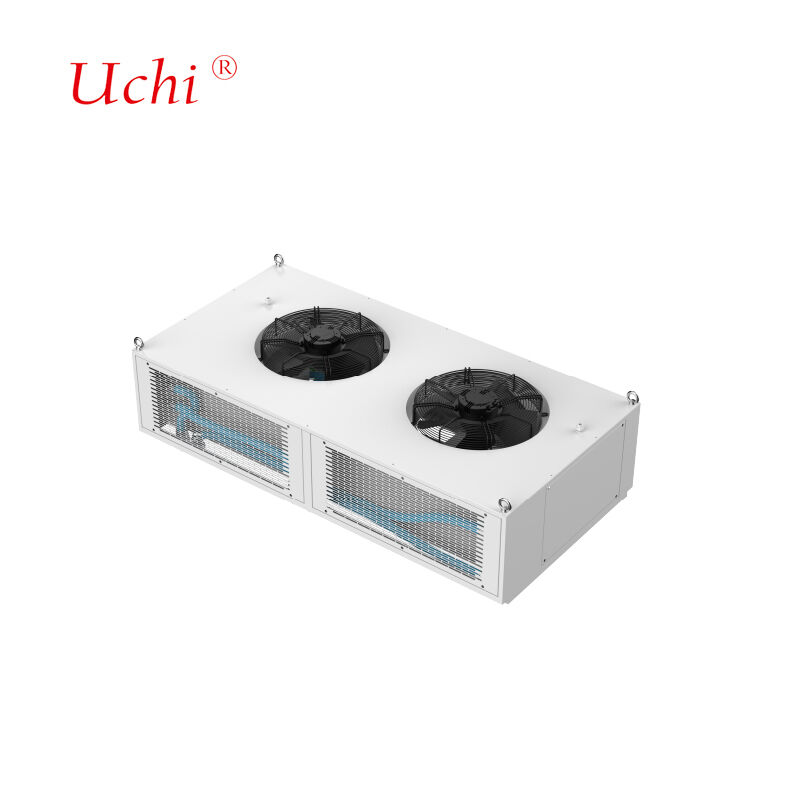

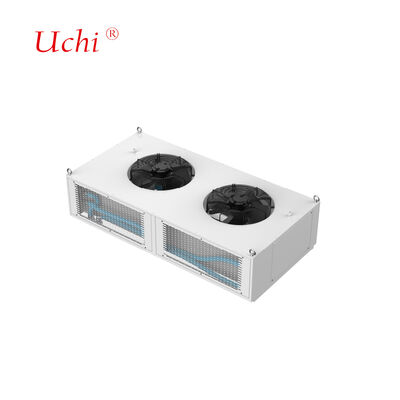

Sistema de refrigeración líquida de carga de pila de refrigeración líquida de refrigeración completa con líquido 480S (480 kW de potencia nominal)
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | Uchi |
| Certificación: | SMC |
| Número de modelo: | 480S |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100 piezas |
|---|---|
| Precio: | Negociable |
| Condiciones de pago: | T/T, Paypal, Western Union, MoneyGram |
| Capacidad de la fuente: | 50000000pcs por mes |
|
Información detallada |
|||
| Potencia de pila de carga ultrarrápida aplicable: | 480kW | Energía de la fuente de calor: | 24kW |
|---|---|---|---|
| Tipo de refrigerante: | Tipo de refrigerante | Número de módulos del sistema: | 12 pcs |
| caudal de un solo módulo: | 6L/min | Temperatura de reducción de frecuencia del sistema:: | 60 ℃ |
| Requisito de suministro de energía: | AC 220V, 50Hz | Clase de protección: | IP54 |
| Ruido: | ≤60dB | Temperatura ambiente: | -30 ~ 55 °C |
| Humedad: | 5%~90% | Altitud: | ≤2000m |
| Dimensiones de la unidad de refrigeración líquida: | 1600×900×475mm (altura incluyendo ventiladores) | ||
| Resaltar: | Estación de carga de refrigeración líquida de 480 kW,sistema de carga de refrigeración por líquido completo,Placa de refrigeración líquida de 480 kW de potencia |
||
Descripción de producto
Diseño estructural:Compuesto por intercambiadores de calor refrigerados por líquido, bombas de circulación, bombas de reposición, tanques de agua, sensores, ventiladores y sistemas de control. El sistema está diseñado para su instalación en la parte superior del armario principal de las pilas de carga y está diseñado específicamente para armarios rectificadores de pilas de carga ultrarrápida de 480kW.
- Potencia de la pila de carga ultrarrápida aplicable: 480kW
- Potencia de la fuente de calor: 24kW
- Tipo de refrigerante: solución de glicol etilénico al 40%
- Número de módulos del sistema: 12 piezas (caudal de un solo módulo: 6L/min)
- Temperatura de reducción de frecuencia del sistema: 60℃
- Requisito de alimentación: CA 220V, 50Hz
- Clase de protección: IP54
- Método de comunicación con el armario eléctrico: RS485 (protocolo Modbus RTU)
- Ruido: ≤60dB
- Temperatura ambiente: -30~55°C
- Humedad: 5%～90%
- Altitud: ≤2000m
- Dimensiones de la unidad de refrigeración líquida: 1600×900×475mm (altura incluyendo ventiladores)
Diseñamos canales de flujo internos basados en los datos de consumo de energía del cliente y los patrones de distribución de calor para cumplir con los requisitos específicos de temperatura y uniformidad, manteniendo al mismo tiempo una resistencia óptima al flujo de fluidos. Nuestro proceso de diseño incluye un análisis de simulación exhaustivo con ajustes iterativos de parámetros para lograr los objetivos de rendimiento térmico e hidráulico.
| Tipo de equipo | Cantidad | Parámetros técnicos |
|---|---|---|
| Horno de soldadura fuerte en túnel | 2 unidades | Dimensión máxima de soldadura: 1000mm (ancho) * 250mm (alto), longitud ilimitada Temperatura máxima de soldadura: 950℃ Materiales aplicables: Cobre, Aluminio |
| Horno de soldadura fuerte al vacío | 2 unidades | Dimensión máxima de soldadura: 800mm * 1200mm * 800mm Temperatura máxima de soldadura: 1200℃ Materiales aplicables: Cobre, Aluminio, Acero inoxidable |
| Equipo de detección de fugas de helio | 2 unidades | Dimensión máxima de prueba: 2500mm * 750mm * 700mm Rango de presión de prueba: 0-3MPa Precisión de prueba: 2g/año o ≤1*10⁻⁶ Pa*m³/s |
| Equipo de prueba hidrostática | 2 unidades | Dimensión máxima de prueba: 2500mm * 1500mm * 1000mm Rango de presión de prueba: 0-5MPa |
| Equipo de prueba neumática | 2 unidades | Dimensión máxima de prueba: Ilimitada Rango de presión de prueba: 0-5MPa Precisión de prueba: 1Pa |
Nuestro proceso de soldadura fuerte al vacío une placas de aluminio utilizando metal de aportación con puntos de fusión más bajos que el material base, creando uniones extremadamente fuertes sin flujo corrosivo residual. Esta tecnología de alta gama proporciona un calentamiento uniforme, un control preciso de la temperatura, elimina los requisitos de limpieza posterior y minimiza la distorsión de las piezas.
Los sistemas de refrigeración líquida de alta potencia requieren disipadores de calor capaces de una rápida absorción de calor. Aprovechando la alta capacidad calorífica específica de los líquidos, nuestros sistemas transfieren grandes cantidades de calor a través del flujo de líquido, capaces de disipar calor que oscila entre varios cientos de vatios y más de un kilovatio.
- Placa fría líquida de tubo enterrado:Fabricada mediante el ranurado de placas, el enterramiento y la soldadura de tubos de cobre en el interior, y luego el sellado hermético mediante soldadura. Garantiza la estanqueidad fiable del líquido, la seguridad operativa y una alta planitud para un excelente contacto térmico.
- Placa fría líquida de tubo insertado:Fabricada mediante la incrustación de tubos de cobre en las superficies de las placas de aluminio mediante procesos de soldadura o unión, con un estricto control de la planitud para una resistencia térmica mínima.
- Placa fría líquida tipo canal:Canales de flujo internos formados en sustratos de cobre o aluminio mediante perforación, extrusión y mecanizado de precisión, sellados mediante soldadura por fricción o soldadura fuerte a alta temperatura.
- Bloque de refrigeración líquida:Para la disipación de calor de chips de alta potencia con canales de flujo internos creados a través de la tecnología de aleteado para maximizar el área de superficie de intercambio de calor.
Productos de refrigeración líquida soldados con cobre:Módulo de refrigeración líquida GB200, módulo de refrigeración líquida H20, módulo de refrigeración líquida de módulo óptico y otras placas frías de cobre. Compatible con soldaduras de fósforo de cobre, a base de plata, a base de níquel y a base de oro.
Productos de refrigeración líquida soldados con aluminio:Radiador de sifón LTS, caja de refrigeración líquida de control electrónico fundida a presión, placa de refrigeración líquida estampada de fuente de alimentación, placa de refrigeración líquida de control electrónico de motor, radiador 6G-3DRVC y otros radiadores de refrigeración líquida soldados.
Productos de refrigeración líquida soldados con acero inoxidable:Colector de refrigeración líquida, módulo de refrigeración líquida DIMM y otros colectores de refrigeración líquida de acero inoxidable.
- Láseres y equipos médicos
- Refrigeración de baterías de alimentación de vehículos eléctricos
- Electrónica de potencia y dispositivos de accionamiento de motores
- Sistemas de transmisión 5G por microondas
- Sistemas de energía renovable
- IGBT y sistemas de semiconductores de potencia
- Centros de datos y aplicaciones de energía industrial
- Sistemas de defensa y aviónica
- Pilas de combustible y sistemas de tracción
Mantenemos rigurosos estándares de calidad con equipos de prueba completos que incluyen:
- 1 Máquina de medición de coordenadas
- 1 instrumento proyector
- 2 máquinas de prueba de alta presión de agua
- 4 máquinas de prueba de resistencia térmica
- 2 máquinas de prueba de fugas de líquido
- Respuesta rápida a todas las consultas
- Precios competitivos con calidad garantizada
- Programación eficiente de la producción
- Soluciones de transporte óptimas
- Soporte técnico integral
- ¿Es usted una empresa comercial o un fabricante?Somos un fabricante profesional de disipadores de calor y placas de refrigeración por agua con amplia experiencia y un sólido equipo técnico, con producción automatizada y mecanizada.
- ¿Ha exportado mercancías antes y a qué regiones?El 60% de nuestra producción total se exporta a Japón, India, Reino Unido, Canadá, Estados Unidos y Brasil.
- ¿Cuántos empleados tiene?Aproximadamente 100 empleados en los departamentos de ventas, compras, ingeniería, control de calidad, almacén y producción.
- ¿Puede proporcionar muestras si estamos de acuerdo con el diseño?Sí, proporcionamos muestras para su confirmación antes de la producción en masa, junto con los dibujos técnicos si es necesario.
- ¿Qué métodos de embalaje utiliza?Embalaje personalizado con cajas de cartón normales y tela a prueba de fugas o cajas de madera para una protección óptima durante el transporte.
- ¿Proporciona soporte técnico para problemas de productos?Todos los productos se inspeccionan completamente antes del envío. Para cualquier problema, proporcionamos soluciones técnicas inmediatas.
