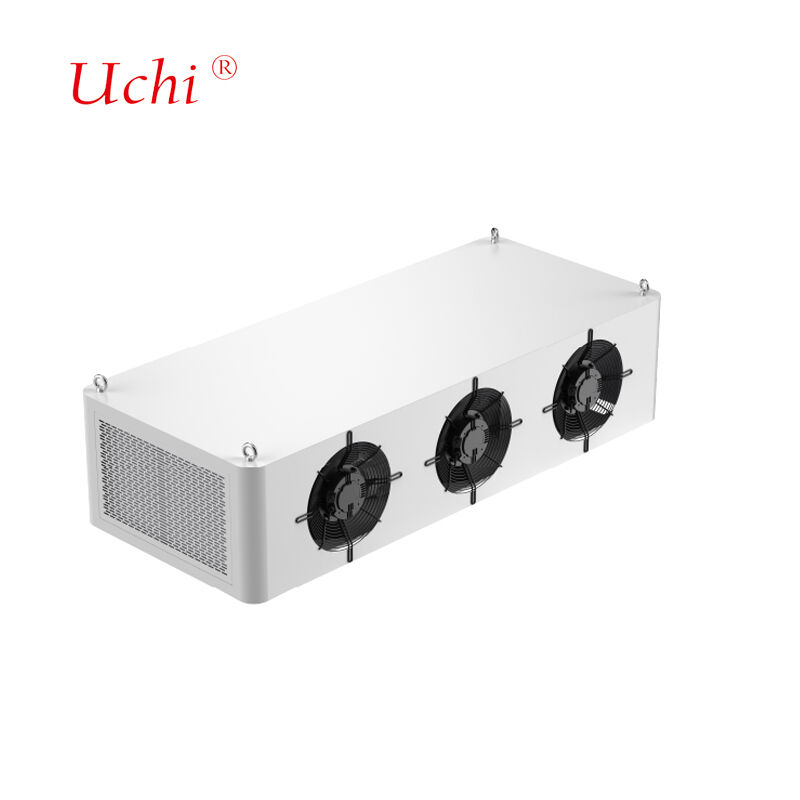

Sistema de refrigeración líquida de carga de pila de refrigeración líquida de refrigeración completa con líquido 480C (potencia de la fuente de calor 24kW)
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | Uchi |
| Certificación: | SMC |
| Número de modelo: | 480S |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100 piezas |
|---|---|
| Precio: | Negociable |
| Condiciones de pago: | T/T, Paypal, Western Union, MoneyGram |
| Capacidad de la fuente: | 50000000pcs por mes |
|
Información detallada |
|||
| Potencia de pila de carga ultrarrápida aplicable: | 480kW | Energía de la fuente de calor: | 24kW |
|---|---|---|---|
| Tipo de refrigerante: | Tipo de refrigerante | Número de módulos del sistema: | 12 pcs |
| caudal de un solo módulo: | 6L/min | Temperatura de reducción de frecuencia del sistema:: | 60 ℃ |
| Requisito de suministro de energía: | AC 220V, 50Hz | Clase de protección: | IP54 |
| Ruido: | ≤60dB | Temperatura ambiente: | -30 ~ 55 °C |
| Humedad: | 5%~90% | Altitud: | ≤2000m |
| Dimensiones de la unidad de refrigeración líquida: | 1600×900×475mm (altura incluyendo ventiladores) | ||
| Resaltar: | Estación de carga de refrigeración líquida de 480 °C,Sistema de refrigeración por líquido de 24 kW,pila de carga de refrigeración por líquido completo |
||
Descripción de producto
Sistema de pila de carga con refrigeración líquida total 480C
Sistema avanzado de refrigeración líquida diseñado para pilas de carga ultrarrápida de 480 kW con capacidad de fuente de calor de 24 kW.
Diseño Estructural y Parámetros Técnicos
Diseño Estructural:Sistema completo que comprende intercambiadores de calor enfriados por líquido, bombas de circulación, bombas de reposición, tanques de agua, sensores, ventiladores y sistemas de control. Diseñado para instalación encima del gabinete principal de pilas de carga y apto para gabinetes rectificadores de pilas de carga ultrarrápida de 480kW.
Especificaciones técnicas
- Potencia de pila de carga ultrarrápida aplicable: 480kW
- Potencia de la fuente de calor: 24kW
- Tipo de refrigerante: solución de etilenglicol al 40%
- Número de módulos del sistema: 12 unidades (caudal de un solo módulo: 6 l/min)
- Temperatura de reducción de frecuencia del sistema: 60 ℃
- Requisito de fuente de alimentación: CA 220 V, 50 Hz
- Clase de protección: IP54
- Método de comunicación con armario eléctrico: RS485 (protocolo Modbus RTU)
- Ruido: ≤60dB
- Temperatura ambiente: -30~55°C
- Humedad: 5%~90%
- Altitud: ≤2000m
- Dimensiones de la unidad de refrigeración líquida: 1600×900×475 mm (altura incluidos los ventiladores)
Diseño de radiador de placa fría
Diseñamos canales de flujo internos basados en los datos de consumo de energía y los patrones de distribución de calor del cliente para cumplir con requisitos específicos de temperatura y uniformidad mientras mantenemos una resistencia óptima al flujo de fluido. Nuestro proceso de diseño incluye un análisis de simulación integral con ajustes iterativos de parámetros para lograr objetivos de rendimiento térmico e hidráulico.
Equipo de producción
| Tipo de equipo | Cantidad | Parámetros técnicos |
|---|---|---|
| Horno de soldadura fuerte de túnel | 2 Unidades | Dimensión máxima de soldadura: 1000 mm (W) * 250 mm (H), longitud ilimitada Temperatura máxima de soldadura: 950 ℃ Materiales aplicables: cobre, aluminio |
| Horno de soldadura fuerte al vacío | 2 Unidades | Dimensión máxima de soldadura: 800 mm * 1200 mm * 800 mm Temperatura máxima de soldadura: 1200 ℃ Materiales aplicables: cobre, aluminio, acero inoxidable |
| Equipo de detección de fugas de helio | 2 Unidades | Dimensión máxima de prueba: 2500 mm * 750 mm * 700 mm Rango de presión de prueba: 0-3MPa Precisión de prueba: 2 g/año o ≤1*10⁻⁶ Pa*m³/s |
| Equipo de prueba hidrostática | 2 Unidades | Dimensión máxima de prueba: 2500 mm * 1500 mm * 1000 mm Rango de presión de prueba: 0-5MPa |
| Equipos de prueba neumáticos | 2 Unidades | Dimensión máxima de prueba: ilimitada Rango de presión de prueba: 0-5MPa Precisión de prueba: 1Pa |
Tecnología de soldadura avanzada
Nuestro proceso de soldadura fuerte al vacío une placas de aluminio utilizando metal de aportación con puntos de fusión más bajos que el material base, creando uniones extremadamente fuertes sin fundente corrosivo residual. Esta tecnología de alta gama proporciona calentamiento uniforme, control preciso de la temperatura, elimina los requisitos de limpieza posterior y minimiza la distorsión de las piezas.
Tecnología del sistema de refrigeración líquida
Los sistemas de refrigeración líquida de alta potencia requieren disipadores de calor capaces de absorber rápidamente el calor. Aprovechando la alta capacidad calorífica específica de los líquidos, nuestros sistemas transfieren grandes cantidades de calor a través del flujo de líquido, capaces de disipar calor que van desde varios cientos de vatios hasta más de un kilovatio.
Variedades de platos fríos líquidos
- Placa fría de líquido con tubo enterrado:Se fabrica mediante ranurado de placas, enterramiento y soldadura de tubos de cobre en su interior, para luego sellar herméticamente mediante soldadura. Garantiza una estanqueidad confiable a los líquidos, seguridad operativa y alta planitud para un excelente contacto térmico.
- Placa fría líquida con tubo insertado:Fabricado incrustando tubos de cobre en superficies de placas de aluminio mediante procesos de soldadura o unión, con estricto control de planitud para una mínima resistencia térmica.
- Placa fría líquida tipo canal:Canales de flujo internos formados sobre sustratos de cobre o aluminio mediante perforación, extrusión y mecanizado de precisión, sellados mediante soldadura por fricción o soldadura fuerte a alta temperatura.
- Bloque de refrigeración líquida:Para una disipación de calor de virutas de alta potencia con canales de flujo internos creados mediante tecnología de aletas biseladas para maximizar la superficie de intercambio de calor.
Productos de refrigeración para materiales específicos
Productos de refrigeración líquida soldados con cobre
Módulo de refrigeración líquida GB200, módulo de refrigeración líquida H20, módulo de refrigeración líquida de módulo óptico y otras placas frías de cobre. Compatible con soldaduras a base de cobre fósforo, plata, níquel y oro.
Productos de refrigeración líquida soldados con aluminio
Radiador de sifón LTS, caja de refrigeración líquida de control electrónico fundido a presión, placa de refrigeración líquida estampada de fuente de alimentación, placa de refrigeración líquida de control electrónico del motor, radiador 6G-3DRVC y otros radiadores de refrigeración líquida soldados.
Productos de refrigeración líquida soldados con acero inoxidable
Colector de refrigeración líquida, módulo de refrigeración líquida DIMM y otros colectores de refrigeración líquida de acero inoxidable.
Aplicaciones clave
- Láseres y equipos médicos.
- Refrigeración del paquete de baterías de energía EV
- Electrónica de potencia y dispositivos de accionamiento de motores.
- Sistemas de transmisión por microondas 5G
- Sistemas de energía renovable
- IGBT y sistemas semiconductores de potencia
- Centros de datos y aplicaciones de energía industrial
- Sistemas de defensa y aviónica.
- Pilas de combustible y sistemas de tracción.
Seguro de calidad
Mantenemos rigurosos estándares de calidad con equipos de prueba integrales que incluyen:
- 1 máquina de medición de coordenadas
- 1 instrumento proyector
- 2 máquinas de prueba de agua a alta presión
- 4 máquinas de ensayo de resistencia térmica
- 2 máquinas de prueba de fugas de líquidos
Servicio al cliente
- Pronta respuesta a todas las consultas.
- Precios competitivos con calidad garantizada.
- Programación de producción eficiente
- Soluciones de transporte óptimas
- Soporte técnico integral
Preguntas frecuentes
- ¿Es usted una empresa comercial o un fabricante?Somos un fabricante profesional de disipadores de calor y placas de refrigeración por agua con amplia experiencia y un sólido equipo técnico, con producción automatizada y mecanizada.
- ¿Ha exportado bienes antes y a qué regiones?El 60% de nuestra producción total se exporta a Japón, India, Reino Unido, Canadá, Estados Unidos y Brasil.
- ¿Cuántos empleados tienes?Aproximadamente 100 empleados en los departamentos de ventas, compras, ingeniería, control de calidad, almacén y producción.
- ¿Puede proporcionar muestras si estamos de acuerdo con el diseño?Sí, proporcionamos muestras para confirmación antes de la producción en masa, junto con dibujos técnicos si es necesario.
- ¿Qué métodos de embalaje utiliza?Embalaje personalizado con cajas de cartón normales y tela resistente al agua o cajas de madera para una protección óptima durante el transporte.
- ¿Brindan soporte técnico para problemas con el producto?Todos los productos se inspeccionan completamente antes del envío. Para cualquier problema, brindamos soluciones técnicas inmediatas.
