Módulo de control de la temperatura de circulación del agua para colchones inteligentes refrigerados por líquido

Proceso Completo de Ensamblaje del Host de Control de Temperatura para Colchón Enfriado por Líquido (Todos los Componentes Correspondientes a los Tres Diagramas)
I. Lista Completa de Materiales (Componentes Coincidentes con los Tres Diagramas)

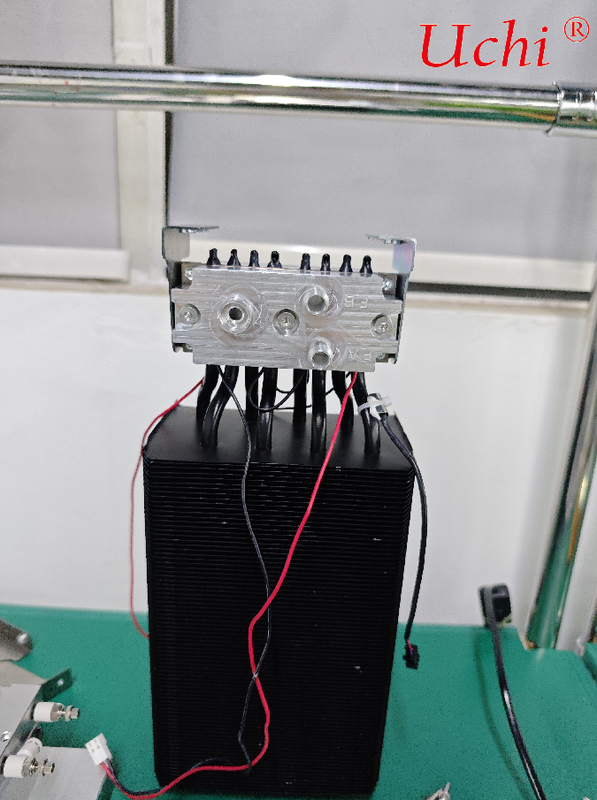

Módulo de Núcleo de Refrigeración (Diagrama 1): Placas de enfriamiento por agua de aluminio de doble circuito, 8 tubos de calor conductores de calor, múltiples chips de enfriamiento termoeléctrico TEC, cables de alimentación rojos y negros para chips TEC

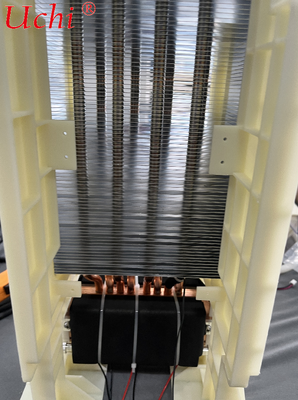

Ensamblaje de Disipación de Calor (Diagrama 3): Soporte de conducto de aire aislado de nylon, radiador de aletas de aluminio de alta densidad, tubos de igualación de calor de cobre, base conductora de calor negra para chips TEC

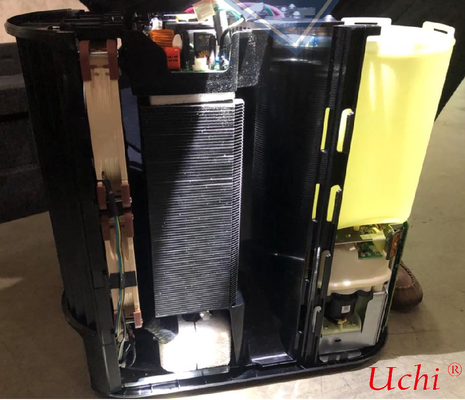

Vivienda Principal, Circuito de Agua y Componentes de Control Electrónico (Unidad Principal Desmontada Diagrama 2): Carcasa principal de plástico, tanque de almacenamiento de agua, bomba de agua circulante silenciosa, placa de circuito de PCB de control principal, esponja amortiguadora, clips de arnés de cableado, ventilador de refrigeración DC, sensor de nivel de agua, sonda de temperatura, panel de operación externo
II. Paso 1: Ensamblaje Laminado del Núcleo de Refrigeración y el Ensamblaje de Disipación de Calor (Ensamblaje del Extremo Caliente de los Componentes Principales)
Limpie las superficies del extremo caliente de los chips de enfriamiento TEC y la superficie plana de la base de cobre negra, luego aplique uniformemente una capa delgada de grasa térmica para llenar los huecos y reducir la resistencia térmica.
Presione los extremos calientes de múltiples chips de enfriamiento TEC firmemente contra la base negra y asegúrelos temporalmente con bridas; organice los extremos fríos de los chips TEC hacia arriba para alinearlos con las placas de enfriamiento por agua de aluminio de doble circuito de arriba.
Inserte un extremo de cada tubo de calor de cobre en las ranuras de tubo pre-reservadas de la base negra, y pase el otro extremo a través del radiador de aletas de aluminio de alta densidad superior. Asegúrese de que cada tubo de calor forme un ajuste de interferencia apretado con las aletas sin huecos sueltos.
Coloque el soporte de conducto de aire aislado de nylon beige, alinee los orificios de montaje en ambos lados del radiador y fíjelo con tornillos para formar un conducto de aire vertical cerrado, asegurando que todo el flujo de aire del ventilador pase a través de las aletas de aluminio.
Conecte los cables de alimentación rojos y negros de los chips TEC, enrute el arnés de cableado a través de las ranuras de cable preestablecidas del soporte y fije con clips para evitar cortocircuitos causados por el contacto con el radiador metálico.
III. Paso 2: Ensamblaje de las Placas de Enfriamiento por Agua del Circuito de Agua del Extremo Frío
Aplique otra capa delgada de grasa térmica en las superficies del extremo frío de los chips TEC, alinee las placas de enfriamiento por agua de aluminio FA/EB de doble circuito que se muestran en el Diagrama 1, y presiónelas verticalmente para que se ajusten estrechamente a todos los extremos fríos de los chips TEC.
Apriete los tornillos de fijación en ambos lados de las placas de enfriamiento por agua con fuerza uniforme para evitar agrietar los chips TEC bajo tensión; verifique que los tres puertos de agua de conexión rápida no estén obstruidos y reserve espacio para las tuberías externas del colchón.
Instale juntas térmicas en los puntos de contacto entre los extremos superiores de los 8 tubos de calor conductores de calor y la parte posterior de las placas de enfriamiento por agua para ayudar a equilibrar la temperatura del extremo frío y eliminar las diferencias de temperatura locales.
IV. Paso 3: Pre-Ensamblaje del Sistema de Circuito de Agua (Tanque de Agua + Bomba de Agua)
Saque la carcasa principal de plástico, instale el tanque de almacenamiento de agua amarillo en la cabina derecha y fije los clips de límite para evitar que se mueva y que haya fugas de agua.
Conecte la parte inferior del tanque de almacenamiento de agua a la bomba de agua circulante DC silenciosa, y comprima el anillo de sellado para detener la filtración de agua; conecte la entrada y salida de agua de la bomba a los puertos de circulación FA y EB de las placas de enfriamiento por agua a través de mangueras de silicona.
Conecte un sensor de flujo de agua y una sonda de temperatura de agua en serie al circuito de agua, organice todas las tuberías en las ranuras de cable laterales y reserve un puerto de desbordamiento para reponer agua; fije todas las juntas con abrazaderas para mangueras para evitar filtraciones de agua durante la circulación.
Pegue esponja amortiguadora blanca en la parte inferior de la bomba de agua y el radiador para aislar la vibración y reducir el ruido de operación de toda la unidad por la noche.
V. Paso 4: Cableado e Instalación del Sistema de Control Electrónico
Instale la placa de circuito de PCB de control principal en la cabina superior de la unidad principal y fije postes de soporte aislantes para evitar el contacto entre la placa de circuito y el radiador metálico.
Conecte los arneses de cableado por categoría:
Cables de alimentación: Conecte los cables de alimentación rojos y negros de TEC, los cables de alimentación de la bomba de agua y los cables de alimentación del ventilador de refrigeración a los terminales de salida de alimentación de la placa principal.
Cables de señal del sensor: Conecte las sondas de temperatura de agua, los sensores de temperatura de zonificación del colchón y los sensores de bajo nivel de agua a los terminales de adquisición de señal de la placa principal.
Cables de comunicación del panel: Conecte el cable plano del panel de operación externo a la interfaz de comunicación de la placa principal.
Fije todos los arneses de cableado en capas en la ranura de cable izquierda con clips de plástico marrones y organícelos de manera ordenada para evitar que las tuberías y los ventiladores rocen los cables; enrolle y fije los cables redundantes para eliminar el ruido de resonancia.
VI. Paso 5: Cierre de la Carcasa de la Unidad Principal y Ensamblaje del Conducto de Aire
Empuje el módulo de refrigeración y disipación de calor completamente ensamblado en la cabina central de la unidad principal como un todo, y fíjelo a la base con tornillos.
Monte el ventilador de refrigeración DC en la posición del conducto de aire en la parte frontal del radiador, con el ventilador soplando aire hacia las aletas de aluminio para formar disipación de calor por convección forzada.
Alinee los clips en las carcasas de plástico superior e inferior de la unidad principal, fije toda la unidad y bloquee la carcasa con tornillos; reserve salidas para las tuberías de agua externas de las placas de enfriamiento por agua y los cables de alimentación.
Inspeccione todas las partes móviles: el ventilador gira sin fricción, la bomba de agua funciona suavemente sin atascarse, el tanque de agua se puede sacar normalmente para reponer agua, y las juntas del circuito de agua están libres de extrusión y doblado.
VII. Paso 6: Prueba de Agua y Energía de la Unidad Completa (Inspección de Fábrica Obligatoria)
Prueba del Circuito de Agua
Llene el tanque de agua con agua destilada, encienda la bomba de agua para una circulación de 10 minutos y verifique todas las juntas y placas de enfriamiento por agua en busca de fugas o goteos de agua.
Verifique que el sensor de flujo de agua pueda detectar el flujo de agua normalmente; la placa principal activará la protección de bajo nivel de agua para apagar la unidad cuando no haya agua.
Prueba de Rendimiento de Control de Temperatura
Encienda el panel de operación, configure el modo de enfriamiento a 18°C y el modo de calentamiento a 45°C respectivamente para probar el control de temperatura independiente de los canales de agua de doble circuito.
Opere continuamente durante 2 horas, verifique que el radiador no tenga sobrecalentamiento, la velocidad del ventilador permanezca estable y los chips TEC no tengan reducción de frecuencia por alta temperatura.
El ruido nocturno medido no debe exceder los 35dB, sin vibración obvia del flujo de agua ni ruido anormal del ventilador.
Prueba de Función de Protección
Bloquee manualmente el conducto de aire del radiador; la placa principal cortará automáticamente el suministro de energía a los chips TEC a través de la protección contra sobretemperatura.
Drene toda el agua del tanque de agua; la protección de bajo nivel de agua apagará toda la unidad y activará una indicación de alarma de bajo nivel de agua en el panel.
VIII. Consejos Clave para Evitar Fallos en el Ensamblaje
⚠️ No aplique una capa demasiado gruesa de grasa térmica; solo se necesita una capa delgada. El exceso de grasa aumentará en gran medida la resistencia térmica y reducirá la eficiencia de refrigeración.
Nunca doble ni aplaste los tubos de calor de cobre; el reflujo del medio de trabajo interno bloqueado deshabilitará directamente la disipación de calor.
El soporte aislado de nylon no debe omitirse ni retirarse, de lo contrario, el contacto entre el radiador metálico y los cables de alimentación causará cortocircuitos y quemará la placa de circuito.
Solo se permite agua destilada en el circuito de agua; el agua del grifo está prohibida durante el ensamblaje y las pruebas para evitar la formación prematura de incrustaciones y el bloqueo de las tuberías.
