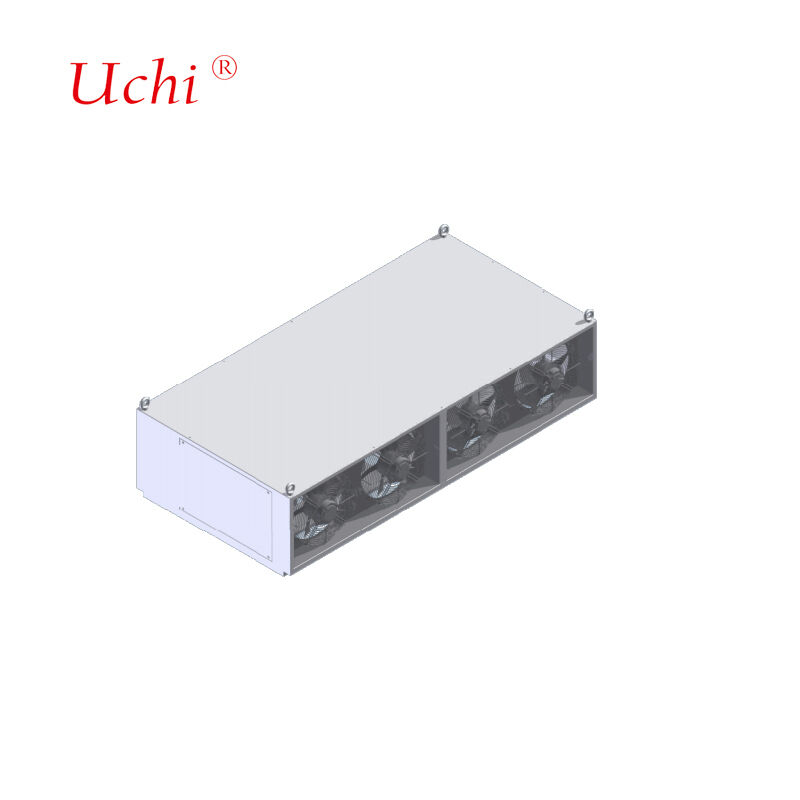

El sistema de refrigeración líquida completo 600S para estaciones de carga es adecuado para el gabinete rectificador de estaciones de carga ultrarrápidas de 600kW.
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | Uchi |
| Certificación: | SMC |
| Número de modelo: | 600S |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100 piezas |
|---|---|
| Precio: | Negociable |
| Condiciones de pago: | T/T, Paypal, Western Union, MoneyGram |
| Capacidad de la fuente: | 50000000pcs por mes |
|
Información detallada |
|||
| Potencia de pila de carga ultrarrápida aplicable: | 600kw | Energía de la fuente de calor: | 30kW |
|---|---|---|---|
| Tipo de refrigerante: | Tipo de refrigerante | Número de módulos del sistema: | 15 PCS |
| caudal de un solo módulo: | 6L/min | Temperatura de reducción de frecuencia del sistema:: | 60 ℃ |
| Requisito de suministro de energía: | AC 220V, 50Hz | Clase de protección: | IP54 |
| Ruido: | ≤60dB | Temperatura ambiente: | -30 ~ 55 °C |
| Humedad: | 5%~90% | Altitud: | ≤2000m |
| Dimensiones de la unidad de refrigeración líquida: | 1600×900×475mm (altura incluyendo ventiladores) | ||
| Resaltar: | Sistema de estación de carga refrigerado por líquido 600S,Rectificador de estación de carga ultrarrápida de 600kW,Placa de refrigeración líquida para gabinete rectificador |
||
Descripción de producto
Sistema de refrigeración líquida completo para pila de carga de 600S
Solución de refrigeración avanzada diseñada específicamente para armarios rectificadores de pilas de carga ultrarrápidas de 600kW, que ofrece una gestión térmica superior para aplicaciones de alta potencia.
Diseño del sistema y especificaciones técnicas
Sistema completo de gestión térmica refrigerado por líquido que comprende intercambiadores de calor, bombas de circulación, bombas de reposición, depósitos de agua, sensores, ventiladores y sistemas de control inteligente. Diseñado para la instalación superior en los armarios principales de la pila de carga.
Parámetros técnicos
- Potencia de carga aplicable: 600kW
- Potencia de la fuente de calor: 30kW
- Refrigerante: solución de glicol etilénico al 40%
- Módulos del sistema: 15 unidades (caudal de un solo módulo: 6L/min)
- Temperatura de reducción de frecuencia: 60℃
- Fuente de alimentación: CA 220V, 50Hz
- Clase de protección: IP54
- Interfaz de comunicación: RS485 (protocolo Modbus RTU)
- Nivel de ruido: ≤60dB
- Temperatura de funcionamiento: -30°C a 55°C
- Rango de humedad: 5% a 90%
- Altitud máxima: 2000m
- Dimensiones de la unidad de refrigeración líquida: 1600×900×475mm
Diseño del radiador de placa fría
Diseño personalizado de canales de flujo internos basado en datos específicos de consumo de energía y patrones de distribución de calor. Nuestro proceso de ingeniería incluye un análisis de simulación exhaustivo con optimización iterativa de parámetros para lograr objetivos precisos de rendimiento térmico e hidráulico, manteniendo al mismo tiempo una resistencia óptima al flujo de fluidos.
Capacidades de los equipos de producción
| Tipo de equipo | Cantidad | Parámetros técnicos |
|---|---|---|
| Horno de soldadura fuerte por túnel | 2 unidades | Dimensión máxima de soldadura: 1000 mm (ancho) * 250 mm (alto), longitud ilimitada Temperatura máxima de soldadura: 950℃ Materiales aplicables: Cobre, Aluminio |
| Horno de soldadura fuerte al vacío | 2 unidades | Dimensión máxima de soldadura: 800 mm * 1200 mm * 800 mm Temperatura máxima de soldadura: 1200℃ Materiales aplicables: Cobre, Aluminio, Acero Inoxidable |
| Equipo de detección de fugas de helio | 2 unidades | Dimensión máxima de prueba: 2500 mm * 750 mm * 700 mm Rango de presión de prueba: 0-3MPa Precisión de la prueba: 2 g/año o ≤1*10⁻⁶ Pa*m³/s |
| Equipo de prueba hidrostática | 2 unidades | Dimensión máxima de prueba: 2500 mm * 1500 mm * 1000 mm Rango de presión de prueba: 0-5MPa |
| Equipo de prueba neumática | 2 unidades | Dimensión máxima de prueba: Ilimitada Rango de presión de prueba: 0-5MPa Precisión de la prueba: 1Pa |
Tecnología de soldadura fuerte avanzada
Nuestro proceso de soldadura fuerte al vacío une placas de aluminio utilizando metales de aportación especializados con puntos de fusión más bajos que el material base, creando uniones excepcionalmente fuertes sin flujo corrosivo residual. Esta tecnología de alta precisión garantiza un calentamiento uniforme, un control exacto de la temperatura, elimina los requisitos de limpieza posterior y minimiza la distorsión de las piezas.
Tecnología de sistema de refrigeración líquida
Los sistemas de refrigeración líquida de alta potencia requieren disipadores de calor avanzados capaces de una rápida absorción de calor. Aprovechando la capacidad calorífica específica superior de los líquidos, nuestros sistemas transfieren eficientemente cargas de calor sustanciales a través de un flujo de líquido optimizado, capaz de disipar calor que oscila entre varios cientos de vatios y más de un kilovatio.
Variedades de placas frías líquidas
- Placa fría líquida de tubo enterrado:Fabricada mediante el ranurado de placas, el enterramiento y la soldadura de tubos de cobre internamente, y luego el sellado hermético mediante soldadura de precisión. Garantiza la estanqueidad de líquidos fiable, la seguridad operativa y una alta planitud para un excelente contacto térmico.
- Placa fría líquida de tubo insertado:Fabricada mediante la incrustación de tubos de cobre en las superficies de las placas de aluminio utilizando procesos avanzados de soldadura o unión, con un estricto control de la planitud para una resistencia térmica mínima.
- Placa fría líquida tipo canal:Canales de flujo internos formados en sustratos de cobre o aluminio mediante perforación, extrusión y mecanizado de precisión, sellados mediante soldadura por fricción o soldadura fuerte a alta temperatura.
- Bloque de refrigeración líquida:Para la disipación de calor de chips de alta potencia con canales de flujo internos creados a través de la tecnología de aleteado para maximizar el área de la superficie de intercambio de calor.
Soluciones de refrigeración específicas para materiales
Productos de refrigeración líquida soldados con cobre:Módulo de refrigeración líquida GB200, módulo de refrigeración líquida H20, módulo de refrigeración líquida de módulo óptico y otras placas frías de cobre. Compatible con soldaduras de fósforo de cobre, a base de plata, a base de níquel y a base de oro.
Productos de refrigeración líquida soldados con aluminio:Radiador de sifón LTS, caja de refrigeración líquida de control electrónico fundida a presión, placa de refrigeración líquida estampada de fuente de alimentación, placa de refrigeración líquida de control electrónico de motor, radiador 6G-3DRVC y otros radiadores de refrigeración líquida soldados.
Productos de refrigeración líquida soldados con acero inoxidable:Colector de refrigeración líquida, módulo de refrigeración líquida DIMM y otros colectores de refrigeración líquida de acero inoxidable.
Áreas de aplicación clave
- Láseres y equipos médicos
- Refrigeración de paquetes de baterías de vehículos eléctricos
- Electrónica de potencia y dispositivos de accionamiento de motores
- Sistemas de transmisión 5G por microondas
- Sistemas de energía renovable
- IGBT y sistemas de semiconductores de potencia
- Centros de datos y aplicaciones de energía industrial
- Sistemas de defensa y aviónica
- Pilas de combustible y sistemas de tracción
Normas de garantía de calidad
Mantenemos rigurosos estándares de calidad con equipos de prueba completos que garantizan la fiabilidad del producto y la consistencia del rendimiento.
- 1 Máquina de medición de coordenadas
- 1 instrumento proyector
- 2 máquinas de prueba de alta presión de agua
- 4 máquinas de prueba de resistencia térmica
- 2 máquinas de prueba de fugas de líquido
Compromiso de servicio al cliente
- Respuesta rápida a todas las consultas
- Precios competitivos con calidad garantizada
- Programación eficiente de la producción
- Soluciones de transporte óptimas
- Soporte técnico integral
Preguntas frecuentes
¿Es usted una empresa comercial o un fabricante?
Somos un fabricante profesional de disipadores de calor y placas de refrigeración por agua con amplia experiencia y un sólido equipo técnico, con producción automatizada y mecanizada.
¿Ha exportado productos antes y a qué regiones?
El 60% de nuestra producción total se exporta a Japón, India, Reino Unido, Canadá, EE. UU. y Brasil.
¿Cuántos empleados tiene?
Aproximadamente 100 empleados en los departamentos de ventas, compras, ingeniería, control de calidad, almacén y producción.
¿Puede proporcionar muestras si estamos de acuerdo con el diseño?
Sí, proporcionamos muestras para su confirmación antes de la producción en masa, junto con dibujos técnicos si es necesario.
¿Qué métodos de embalaje utiliza?
Embalaje personalizado con cajas de cartón normales y tela a prueba de fugas o cajas de madera para una protección óptima durante el transporte.
¿Proporciona soporte técnico para problemas de productos?
Todos los productos se inspeccionan completamente antes del envío. Para cualquier problema, proporcionamos soluciones técnicas inmediatas.
