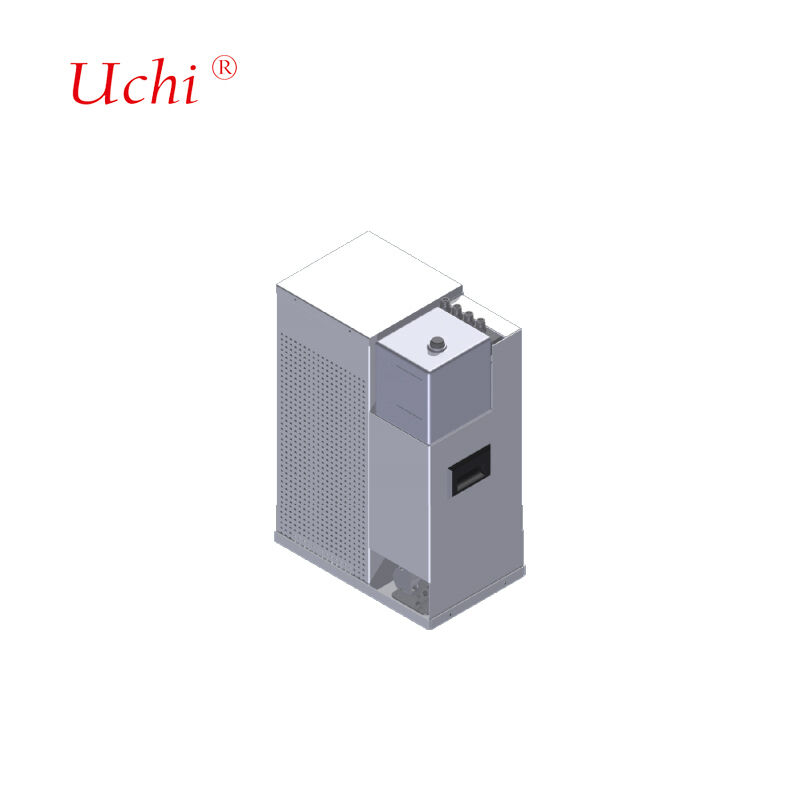

Sistema de refrigeración líquida de la pila de carga totalmente refrigerada por líquido con potencia de fuente de calor de 4,5 kW
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | Uchi |
| Certificación: | SMC |
| Número de modelo: | 2.4 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100 piezas |
|---|---|
| Precio: | Negociable |
| Condiciones de pago: | T/T, Paypal, Western Union, MoneyGram |
| Capacidad de la fuente: | 50000000pcs por mes |
|
Información detallada |
|||
| Energía de la fuente de calor: | 4.5kw | Tipo de refrigerante: | Solución de etilenglicol o aceite de silicona. |
|---|---|---|---|
| Corriente de pistola refrigerada por líquido aplicable: | 800A (Longitud de cable larga aplicable: ≤7m; Especificación de pistola única: 40² 800A 5m) | Ruido: | ≤60dB |
| Temperatura ambiente: | -25~65°C | Humedad: | 5%~90% |
| Altitud: | ≤2000m | Dimensiones de la unidad de refrigeración líquida: | 450×280×550 mm (ancho*largo*alto) |
| Voltaje de entrada: | 24 V DC | Corriente de entrada: | ≤10A |
| Caudal: | 0 a 7L/min | ||
| Resaltar: | Placa de refrigeración líquida de 4,5 kW de potencia,una pila de carga totalmente refrigerada por líquido |
||
Descripción de producto
Sistema de refrigeración líquida de la pila de carga totalmente refrigerada por líquido con potencia de fuente de calor de 4,5 kW
Descripción general del sistema
Nuestro sistema de carga totalmente refrigerado por líquido cuenta con un diseño estructural completo compuesto de radiadores refrigerados por líquido, bombas de circulación, bombas de maquillaje, tanques de agua, sensores, ventiladores,y sistemas de controlEl sistema está diseñado para su instalación en la parte inferior de pilas de carga refrigeradas por líquido y puede ser personalizado de acuerdo con los requisitos específicos del cliente.
Aplicación del sistema de refrigeración
Específicamente diseñado para terminales de carga ultra rápida refrigerados con líquido, que garantizan una gestión térmica óptima para aplicaciones de alta potencia.
Especificaciones técnicas
- Corriente del cañón refrigerado por líquido aplicable: 800A (longitud del cable: ≤7m; especificación del cañón único: 402 800A 5m)
- Potencia de la fuente de calor: 4,5 kW
- Tipo de refrigerante: solución de etilenoglicol o aceite de silicona
- Temperatura del ambiente de trabajo: -40°C a 55°C
- Válvula de entrada: 24 V CC; corriente de entrada: ≤ 10 A; velocidad de flujo: de 0 a 7 L/min
- Modo de comunicación con el gabinete eléctrico: 485 (protocolo Modbus RTU)
- Nivel de ruido: ≤ 60 dB
- Rango de temperatura ambiente: desde -25°C hasta 65°C
- Tolerancia a la humedad: del 5% al 90%
- Alturas máximas: ≤ 2000 m
- Las dimensiones de la unidad de refrigeración de líquido: 450 × 280 × 550 mm (W × L × H)
Diseño del radiador de placa fría
Proporcionamos diseños personalizados de canales de flujo interno basados en datos de consumo de energía del cliente y patrones de distribución de calor.Nuestro proceso de ingeniería incluye un análisis de simulación integral con ajustes iterativos de parámetros para lograr objetivos óptimos de rendimiento térmico e hidráulico.
Capacidad de los equipos de producción
| Tipo de equipo | Cantidad | Parámetros técnicos |
|---|---|---|
| Fuego de brasado por túnel | 2 Unidades | Dimensión máxima de soldadura: 1000 mm (W) * 250 mm (H), longitud ilimitada Temperatura máxima de soldadura: 950°C Materiales aplicables: cobre, aluminio |
| Horno de brasado al vacío | 2 Unidades | Dimensión máxima de soldadura: 800 mm * 1200 mm * 800 mm Temperatura máxima de soldadura: 1200°C Materiales aplicables: cobre, aluminio y acero inoxidable |
| Equipo de detección de fugas de helio | 2 Unidades | Dimensión máxima de ensayo: 2500 mm * 750 mm * 700 mm Rango de presión de ensayo: 0-3MPa Precisión de ensayo: 2 g/año o ≤1*10−6 Pa*m3/s |
| Equipo de ensayo hidrostático | 2 Unidades | Dimensión máxima de ensayo: 2500 mm * 1500 mm * 1000 mm Rango de presión de ensayo: 0-5MPa |
| Equipo de ensayo neumático | 2 Unidades | Dimensión máxima de prueba: ilimitada Rango de presión de ensayo: 0-5MPa Precisión de ensayo: 1 Pa |
Tecnología avanzada de soldadura
Nuestro proceso de soldadura al vacío une las placas de aluminio usando metal de relleno con puntos de fusión más bajos que el material base, creando uniones extremadamente fuertes sin flujo corrosivo residual.Esta tecnología de última generación proporciona una calefacción uniforme, control preciso de la temperatura, elimina los requisitos de post-limpieza y minimiza la distorsión de la pieza.
Tecnología del sistema de refrigeración por líquido
Los sistemas de refrigeración de líquidos de alta potencia requieren disipadores de calor capaces de absorber calor rápidamente.Nuestros sistemas transfieren grandes cantidades de calor a través del flujo de líquido, capaz de disipar calor que va desde varios cientos de vatios hasta más de un kilovatio.
Variedades de placas frías líquidas
- Placa de frío líquido de tubo enterrado:Fabricado por plataformas de ranura, enterramiento y soldadura de tubos de cobre en el interior, luego sellado herméticamente mediante soldadura.y alta planitud para un excelente contacto térmico.
- Placa de frío líquido de tubo insertado:Fabricado incrustando tubos de cobre en superficies de placas de aluminio mediante procesos de soldadura o unión, con un estricto control de la planitud para una resistencia térmica mínima.
- Placa de frío líquido de tipo canal:Canales de flujo interno formados en sustratos de cobre o aluminio mediante perforación, extrusión y mecanizado de precisión, sellados mediante soldadura por fricción o soldadura a alta temperatura.
- Bloque de refrigeración por líquido:Para disipación de calor de chip de alta potencia con canales de flujo internos creados a través de la tecnología de aleta de deslizamiento para maximizar el área de superficie de intercambio de calor.
Productos de refrigeración específicos del material
Productos de refrigeración líquida triturados en cobre
GB200 módulo de refrigeración líquida, módulo de refrigeración líquida H20, módulo de refrigeración líquida módulo óptico, y otras placas de frío de cobre.soldaduras a base de níquel y de oro.
Productos de refrigeración líquida de aluminio soldado
Radiador de sifón LTS, caja de enfriamiento de líquido de control electrónico fundido, placa de enfriamiento de líquido estampada con fuente de alimentación, placa de enfriamiento de líquido de control electrónico de motor, radiador 6G-3DRVC,y otros radiadores de refrigeración líquida soldados.
Productos de refrigeración líquida soldados de acero inoxidable
colector de refrigeración líquida, módulo de refrigeración líquida DIMM y otros colectores de refrigeración líquida de acero inoxidable.
Principales aplicaciones
- Lasers y equipos médicos
- Refrigeración del paquete de baterías eléctricas
- Electrónica de potencia y dispositivos de accionamiento del motor
- Sistemas de transmisión 5G de microondas
- Sistemas de energía renovable
- Sistemas de semiconductores IGBT y de potencia
- Centros de datos y aplicaciones de energía industrial
- Sistemas de defensa y aviónica
- Células de combustible y sistemas de tracción
Garantizar la calidad
Mantenemos estrictos estándares de calidad con un equipo de pruebas completo que incluye:
- 1 Máquina de medición de coordenadas
- 1 instrumento de proyección
- 2 máquinas de ensayo de alta presión de agua
- 4 máquinas de ensayo de resistencia térmica
- 2 máquinas de ensayo de fugas de líquido
Compromiso con el servicio al cliente
- Respuesta rápida a todas las consultas
- Precios competitivos con calidad garantizada
- Programación eficiente de la producción
- Soluciones óptimas para el transporte
- Apoyo técnico completo
Preguntas frecuentes
¿Es usted una empresa comercial o un fabricante?
Somos un fabricante profesional de disipadores de calor y placas de enfriamiento de agua con una amplia experiencia y un fuerte equipo técnico, con producción automatizada y mecanizada.
¿Ha exportado bienes antes y a qué regiones?
El 60% de nuestra producción total se exporta a Japón, India, Reino Unido, Canadá, Estados Unidos y Brasil.
¿Cuántos empleados tiene?
Aproximadamente 100 empleados en los departamentos de ventas, compras, ingeniería, control de calidad, almacén y producción.
¿Puede proporcionar muestras si estamos de acuerdo con el diseño?
Sí, proporcionamos muestras para confirmación antes de la producción en masa, junto con dibujos técnicos si es necesario.
¿Qué métodos de embalaje utilizan?
Embalaje personalizado con cajas de cartón normales y tejido o cajas de madera resistentes para una protección óptima durante el transporte.
¿Provee soporte técnico para problemas de producto?
Todos los productos son inspeccionados antes del envío. Para cualquier problema, proporcionamos soluciones técnicas inmediatas.
