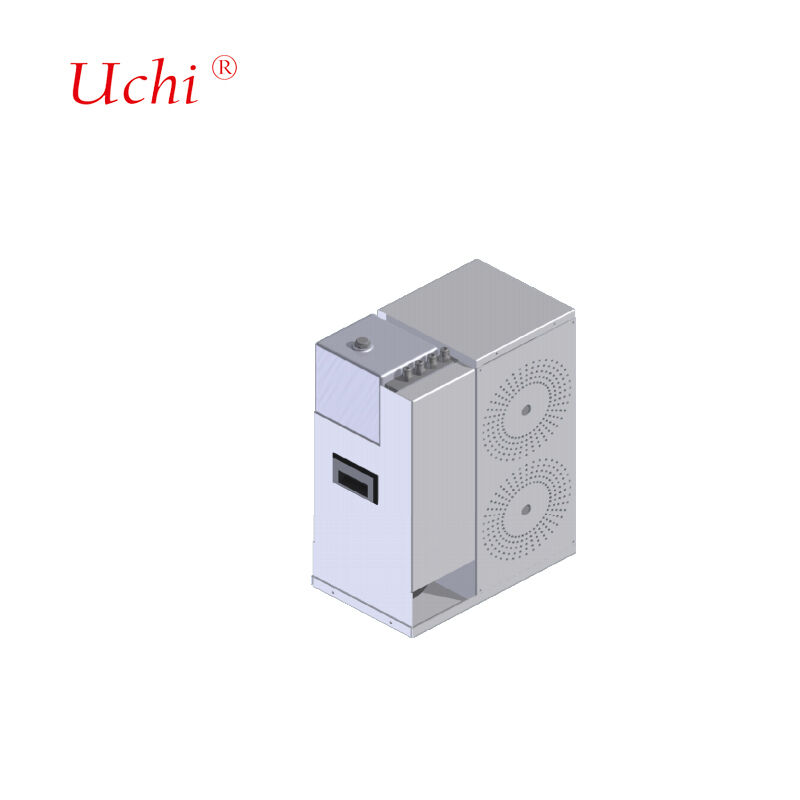

Sistema de refrigeración líquida de la pila de carga totalmente refrigerada con líquido con potencia de fuente de calor de 6,5 kW
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | Uchi |
| Certificación: | SMC |
| Número de modelo: | 6.5 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100 piezas |
|---|---|
| Precio: | Negociable |
| Condiciones de pago: | T/T, Paypal, Western Union, MoneyGram |
| Capacidad de la fuente: | 50000000pcs por mes |
|
Información detallada |
|||
| Energía de la fuente de calor: | (6,5 KW a 50 ℃ de temperatura ambiente (TA); temperatura del líquido de retorno ≤85 ℃) | Tipo de refrigerante: | ACEITE DE SILICÓN |
|---|---|---|---|
| Corriente de pistola refrigerada por líquido aplicable: | 800A/450A (Longitud de cable larga aplicable: ≤7m; Especificación de pistola única común: 40² 800A 5 | Ruido: | ≤65dB |
| Temperatura del entorno operativo: | -40 ~ 55 °C | Temperatura ambiente: | -25 °C a 65 °C |
| Humedad: | 5%~90% | Altitud: | ≤2000m |
| Dimensiones de la unidad de refrigeración líquida: | 340×210×490 mm (ancho*largo*alto) | Voltaje de entrada: | 24 V DC |
| Corriente de entrada: | ≤12A | Caudal: | 0 a 7L/min |
| Resaltar: | placa de refrigeración líquida con 6,5 kW de potencia,una pila de carga totalmente refrigerada por líquido |
||
Descripción de producto
Sistema de pila de carga totalmente refrigerado por líquido
Sistema avanzado de refrigeración por líquido con una fuente de calor de 6,5 KW diseñado para terminales de carga ultrarrápidos.
Diseño y componentes del sistema
Sistema integral que comprende radiadores refrigerados por líquido, bombas de circulación, bombas de reposición, tanques de agua, sensores, ventiladores y sistemas de control. Diseñado para la instalación inferior en pilas de carga refrigeradas por líquido con capacidades de personalización completas.
Especificaciones técnicas
- Corriente de pistola refrigerada por líquido aplicable: 800A/450A (Longitud del cable: ≤7m; Especificación estándar: 40² 800A 5m)
- Potencia de la fuente de calor: 6,5KW a una temperatura ambiente de 50℃ (temperatura del líquido de retorno ≤85℃)
- Tipo de refrigerante: Aceite de silicona
- Entorno operativo: -40°C a 55°C
- Voltaje de entrada: 24V CC; Corriente de entrada: ≤12A; Caudal: 0 a 7L/min
- Comunicación: 485 (protocolo Modbus RTU); Ruido: ≤65dB
- Condiciones ambientales: -25°C a 65°C; Humedad: 5% a 90%; Altitud: ≤2000m
- Dimensiones: Ancho 340×Largo 210×Alto 490mm
Diseño del radiador de placa fría
Diseño personalizado de canales de flujo internos basado en los datos de consumo de energía y los patrones de distribución de calor del cliente. Nuestro proceso de ingeniería incluye un análisis de simulación exhaustivo con ajustes iterativos de parámetros para lograr los objetivos óptimos de rendimiento térmico e hidráulico.
Capacidades de los equipos de producción
| Tipo de equipo | Cantidad | Parámetros técnicos |
|---|---|---|
| Horno de soldadura fuerte por túnel | 2 unidades | Dimensión máxima de soldadura: 1000 mm (ancho) * 250 mm (alto), longitud ilimitada Temperatura máxima de soldadura: 950℃ Materiales aplicables: Cobre, Aluminio |
| Horno de soldadura fuerte al vacío | 2 unidades | Dimensión máxima de soldadura: 800 mm * 1200 mm * 800 mm Temperatura máxima de soldadura: 1200℃ Materiales aplicables: Cobre, Aluminio, Acero inoxidable |
| Equipo de detección de fugas de helio | 2 unidades | Dimensión máxima de prueba: 2500 mm * 750 mm * 700 mm Rango de presión de prueba: 0-3MPa Precisión de la prueba: 2 g/año o ≤1*10⁻⁶ Pa*m³/s |
| Equipo de prueba hidrostática | 2 unidades | Dimensión máxima de prueba: 2500 mm * 1500 mm * 1000 mm Rango de presión de prueba: 0-5MPa |
| Equipo de prueba neumática | 2 unidades | Dimensión máxima de prueba: Ilimitada Rango de presión de prueba: 0-5MPa Precisión de la prueba: 1Pa |
Tecnología de soldadura fuerte avanzada
Nuestro proceso de soldadura fuerte al vacío une placas de aluminio utilizando metal de aportación con puntos de fusión más bajos que el material base, creando uniones extremadamente fuertes sin flujo corrosivo residual. Esta tecnología de alta gama proporciona un calentamiento uniforme, un control preciso de la temperatura, elimina los requisitos de limpieza posterior y minimiza la distorsión de las piezas.
Tecnología de sistemas de refrigeración por líquido
Los sistemas de refrigeración por líquido de alta potencia requieren disipadores de calor capaces de absorber el calor rápidamente. Aprovechando la alta capacidad calorífica específica de los líquidos, nuestros sistemas transfieren grandes cantidades de calor a través del flujo de líquido, capaces de disipar calor que oscila entre varios cientos de vatios y más de un kilovatio.
Variedades de placas frías líquidas
- Placa fría líquida de tubo enterrado: Fabricada mediante el ranurado de placas, el enterramiento y la soldadura de tubos de cobre en el interior, y luego el sellado hermético mediante soldadura. Garantiza la estanqueidad fiable del líquido, la seguridad operativa y una alta planitud para un excelente contacto térmico.
- Placa fría líquida de tubo insertado: Fabricada mediante la incrustación de tubos de cobre en las superficies de las placas de aluminio mediante procesos de soldadura o unión, con un estricto control de la planitud para una resistencia térmica mínima.
- Placa fría líquida tipo canal: Canales de flujo internos formados en sustratos de cobre o aluminio mediante perforación, extrusión y mecanizado de precisión, sellados mediante soldadura por fricción o soldadura fuerte a alta temperatura.
- Bloque de refrigeración líquida: Para la disipación de calor de chips de alta potencia con canales de flujo internos creados a través de la tecnología de aleteado para maximizar el área de la superficie de intercambio de calor.
Productos de refrigeración específicos para materiales
Productos de refrigeración líquida soldados con cobre: Módulo de refrigeración líquida GB200, módulo de refrigeración líquida H20, módulo de refrigeración líquida de módulo óptico y otras placas frías de cobre. Compatible con soldaduras de fósforo de cobre, a base de plata, a base de níquel y a base de oro.
Productos de refrigeración líquida soldados con aluminio: Radiador de sifón LTS, caja de refrigeración líquida de control electrónico fundida a presión, placa de refrigeración líquida estampada para fuente de alimentación, placa de refrigeración líquida de control electrónico de motor, radiador 6G-3DRVC y otros radiadores de refrigeración líquida soldados.
Productos de refrigeración líquida soldados con acero inoxidable: Colector de refrigeración líquida, módulo de refrigeración líquida DIMM y otros colectores de refrigeración líquida de acero inoxidable.
Aplicaciones clave
- Láseres y equipos médicos
- Refrigeración de baterías de alimentación de vehículos eléctricos
- Electrónica de potencia y dispositivos de accionamiento de motores
- Sistemas de transmisión de microondas 5G
- Sistemas de energía renovable
- IGBT y sistemas de semiconductores de potencia
- Centros de datos y aplicaciones de energía industrial
- Sistemas de defensa y aviónica
- Pilas de combustible y sistemas de tracción
Garantía de calidad
Mantenemos rigurosos estándares de calidad con equipos de prueba completos que incluyen:
- 1 Máquina de medición de coordenadas
- 1 instrumento proyector
- 2 máquinas de prueba de alta presión de agua
- 4 máquinas de prueba de resistencia térmica
- 2 máquinas de prueba de fugas de líquido
Compromiso de servicio al cliente
- Respuesta rápida a todas las consultas
- Precios competitivos con calidad garantizada
- Programación eficiente de la producción
- Soluciones de transporte óptimas
- Soporte técnico integral
Preguntas frecuentes
¿Es usted una empresa comercial o un fabricante? Somos un fabricante profesional de disipadores de calor y placas de refrigeración por agua con amplia experiencia y un sólido equipo técnico, con producción automatizada y mecanizada.
¿Ha exportado mercancías antes y a qué regiones? El 60% de nuestra producción total se exporta a Japón, India, Reino Unido, Canadá, EE. UU. y Brasil.
¿Cuántos empleados tiene? Aproximadamente 100 empleados en los departamentos de ventas, compras, ingeniería, control de calidad, almacén y producción.
¿Puede proporcionar muestras si estamos de acuerdo con el diseño? Sí, proporcionamos muestras para su confirmación antes de la producción en masa, junto con los dibujos técnicos si es necesario.
¿Qué métodos de embalaje utiliza? Embalaje personalizado con cajas de cartón normales y tela a prueba de fugas o cajas de madera para una protección óptima durante el transporte.
¿Proporciona soporte técnico para problemas de productos? Todos los productos se inspeccionan completamente antes del envío. Para cualquier problema, proporcionamos soluciones técnicas inmediatas.
