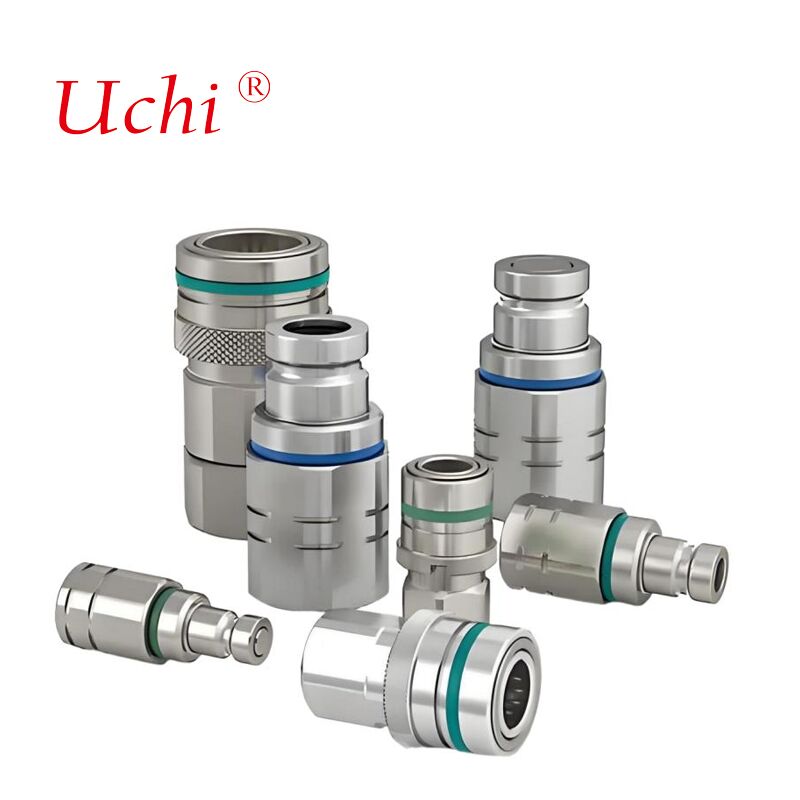

Partes de montaje de conexión rápida mecanizadas por CNC para placas frías de tipo tubo
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | Uchi |
| Certificación: | SMC |
| Número de modelo: | Accesorios de conexión rápida |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100 piezas |
|---|---|
| Precio: | Negociable |
| Condiciones de pago: | T/T, Paypal, Western Union, MoneyGram |
| Capacidad de la fuente: | 50000000pcs por mes |
|
Información detallada |
|||
| Material: | Aluminio, acero inoxidable, latón, acero al carbono, titanio... | Precisión: | Se aplicarán las siguientes medidas: |
|---|---|---|---|
| Certificación: | ISO 9001,ROSH,CE,ISO16949 | Tipo de mecanizado: | Torneado CNC, fresado CNC, taladrado CNC, etc. |
| Superficie: | Anodizado y pulido | Tipo: | Brochado, TALADRADO, Grabado / Mecanizado Químico, Láser... |
| Resaltar: | Fabricación en la cual todas las materias utilizadas no estén incluidas en el capítulo 9,Conectores de tubos de placas de enfriamiento líquido,Accesorios de conexión rápida de placas de frío |
||
Descripción de producto
Partes de montaje de conexión rápida mecanizadas por CNC para placas frías de tipo tubo
piezas de montaje de conexión rápida mecanizadas CNC de precisión diseñadas específicamente para placas de frío de tipo tubo en sistemas de refrigeración de líquidos.
Especificaciones de fabricación
| Procesamiento | Torsión CNC, fresado CNC |
| Materiales | Aluminio: serie 2000, serie 6000, 7075, 5052 y demás. Acero inoxidable: SUS303, SUS304, SS316, SS316L, 17-4PH, etc. El acero inoxidable es el acero que contiene el acero inoxidable. Titanio: grado F1-F5 Las medidas previstas en el presente Reglamento se aplicarán en el caso de las instalaciones de la categoría II, incluidas las instalaciones de la categoría III. Acero: 1214L/1215/1045/4140/SCM440/40CrMo, entre otros |
| Tratamiento de la superficie | Anodizado, laminado con perlas, pantalla de seda, revestimiento PVD, revestimiento de zinc/níquel/cromo/titanio, cepillado, pintura, recubrimiento en polvo, pasivación, electroforesis, electro pulido, Knurl,Laser/grabar/grabar, etc.. |
| Las normas de seguridad | Se aplicarán las siguientes medidas: |
| La rugosidad de la superficie | Min Ra 0.1 ~ 3.2 |
Guía de selección de materiales para sistemas de refrigeración líquida
| Escenario de aplicación | Material recomendado para el cuerpo principal | Material de sello recomendado | Ventajas principales | Notas de selección |
|---|---|---|---|---|
| Placas refrigeradas por líquido para servidores de centros de datos | El cobre / 6061 aleación de aluminio | El caucho de butadieno nitrilo (NBR) | Costo moderado, excelente maquinabilidad, compatible con el refrigerante agua-glicol; fácil montaje y desmontaje | Presión de trabajo del sistema ≤ 3,0 MPa; evitar condiciones de alta temperatura (> 100 °C) a largo plazo |
| Circuito de refrigeración líquida de la batería de energía del vehículo de nueva energía | Acero inoxidable 304/316 | El uso de los productos de este tipo no debe limitarse a la fabricación de productos para la fabricación de productos para la fabricación de productos de este tipo. | Resistencia a altas presiones (3,0-6,0 MPa), resistencia a las vibraciones y impactos; tolerancia a altas temperaturas | Cumplir con las normas de la industria automotriz ISO 16028 |
| Sistema de refrigeración con líquido de la pila de carga exterior | Acero inoxidable / fibra de vidrio reforzado PA66 | El uso de los productos de este tipo no debe limitarse a la fabricación de productos para la fabricación de productos para la fabricación de productos de este tipo. | El acero inoxidable 316 resiste la corrosión por humedad al aire libre; el plástico de ingeniería tiene un peso ligero y un buen aislamiento | Cumplir con el nivel de protección IP67 o superior |
| Refrigeración de líquidos a alta temperatura para equipos industriales | Acero inoxidable 316 | Perfluoroelastómero (FFKM) | Resistencia a altas temperaturas (≤ 200°C), compatible con refrigerantes muy corrosivos | Alto coste, adecuado para escenarios industriales de gama alta |
| Refrigeración por líquido portátil para productos electrónicos de consumo | Polyoximetileno (POM) / aleación de aluminio | El caucho de silicona (VMQ) | Peso ligero, excelente aislamiento; resistencia a temperaturas extremadamente bajas | Solo para condiciones de baja presión (≤1,0 MPa), condiciones normales/bajas temperaturas |
Principios para la selección del material
- La compatibilidad de los materiales primero:Para el refrigerante de agua-glicol, dar prioridad a la aleación de latón/aluminio + NBR/FKM; para los refrigerantes a base de petróleo, utilizar los sellos FKM/FFKM
- Parámetro de coincidencia de las condiciones de trabajo:La resistencia nominal a la presión debe ser ≥ 1,5 veces la presión máxima del sistema; la resistencia a la temperatura debe cubrir los extremos del sistema
- Equilibrio entre coste y rendimiento:Elegir latón/NBR para escenarios generales; actualizar a acero inoxidable/FKM para aplicaciones de alta demanda
Capacidad de fabricación
Nuestro taller de moldes cuenta con equipos avanzados incluyendo:
- 22 juegos de máquinas de descarga eléctrica (EDM), incluidas 2 máquinas de descarga eléctrica con espejo MAKINO
- 9 máquinas EDM de corte de alambre (baja velocidad), de las cuales 3 Seibu y 1 Sodick procedentes de Japón
- 7 máquinas de erosión por chispas, 10 máquinas de rectificación, 2 fresadoras y 1 torno
Especificaciones del equipo
- Tamaño de la mesa: 500 × 350 mm
- Velocidad de travesía rápida: 5000 mm/min.
- Peso máximo de la pieza: 500 kg
- Peso máximo del electrodo: 50 kg
Mecanizado de alta precisión
Utilización de tecnologías SuperSpark4 e IES (Sistema Experto Inteligente) para suministro de energía adaptativo avanzado y control de saltos para estabilizar el proceso EDM y mejorar la precisión de mecanizado.Equipado con tecnologías de generación ultra superficiales y ultra vanguardistas para un excelente acabado superficial y calidad metalúrgica.
Tecnología del sistema de refrigeración por líquido
Los sistemas de refrigeración de líquidos de alta potencia requieren disipadores de calor capaces de absorber calor rápidamente.Nuestros sistemas transfieren grandes cantidades de calor a través del flujo de líquido, capaz de disipar calor que va desde varios cientos de vatios hasta más de un kilovatio.
Variedades de placas frías líquidas
- Placa de frío líquido de tubo enterrado:Fabricados con placas de ranura, enterrando y soldando tubos de cobre en su interior, y luego sellados herméticamente mediante soldadura
- Placa de frío líquido de tubo insertado:Fabricados incorporando tubos de cobre en superficies de placas de aluminio mediante procesos de soldadura o unión
- Placa de frío líquido de tipo canal:Canales de flujo interno formados en sustratos de cobre o aluminio mediante perforación, extrusión y mecanizado de precisión
- Bloque de refrigeración por líquido:Para la disipación de calor en chips de alta potencia con canales de flujo internos creados mediante tecnología de aleta de deslizamiento
Aplicaciones del producto
Garantizar la calidad
Mantenemos estrictos estándares de calidad con un equipo de pruebas completo que incluye:
- 1 Máquina de medición de coordenadas
- 1 instrumento de proyección
- 2 máquinas de ensayo de alta presión de agua
- 4 máquinas de ensayo de resistencia térmica
- 2 máquinas de ensayo de fugas de líquido
Compromiso con el servicio al cliente
- Respuesta rápida a todas las consultas
- Precios competitivos con calidad garantizada
- Programación eficiente de la producción
- Soluciones óptimas para el transporte
- Apoyo técnico completo
Preguntas frecuentes
¿Es usted una empresa comercial o un fabricante?
Somos un fabricante profesional de disipadores de calor y placas de enfriamiento de agua con una amplia experiencia y un fuerte equipo técnico, con producción automatizada y mecanizada.
¿Ha exportado bienes antes y a qué regiones?
El 60% de nuestra producción total se exporta a Japón, India, Reino Unido, Canadá, Estados Unidos y Brasil.
¿Cuántos empleados tiene?
Aproximadamente 100 empleados en los departamentos de ventas, compras, ingeniería, control de calidad, almacén y producción.
¿Puede proporcionar muestras si estamos de acuerdo con el diseño?
Sí, proporcionamos muestras para confirmación antes de la producción en masa, junto con dibujos técnicos si es necesario.
¿Qué métodos de embalaje utilizan?
Embalaje personalizado con cajas de cartón normales y tejido o cajas de madera resistentes para una protección óptima durante el transporte.
¿Provee soporte técnico para problemas de producto?
Todos los productos son inspeccionados antes del envío. Para cualquier problema, proporcionamos soluciones técnicas inmediatas.
