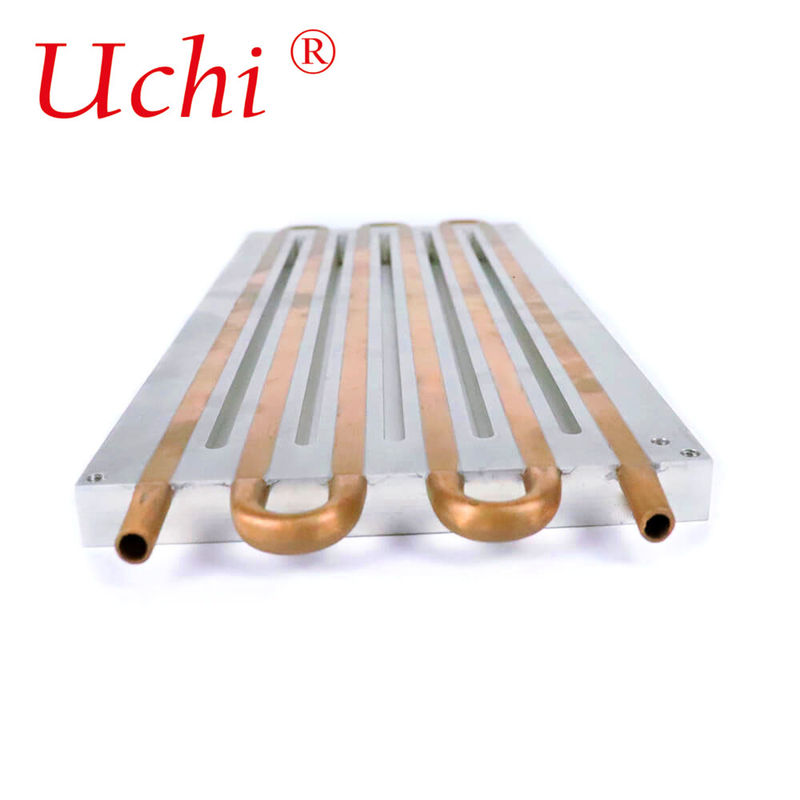

Placa de refrigeración por agua Placa de refrigeración por agua de aluminio Placa de refrigeración líquida Una aleación de aluminio Lavabo de refrigeración líquida
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | Uchi |
| Certificación: | SMC |
| Número de modelo: | Disipador de calor |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100 piezas |
|---|---|
| Precio: | 1300-1500 dollars |
| Tiempo de entrega: | No limitado |
| Condiciones de pago: | T/T, Paypal, Western Union, MoneyGram |
| Capacidad de la fuente: | 50000000 unidades por mes |
|
Información detallada |
|||
| material: | Cobre / Aluminio | Dimensión del producto: | Se puede personalizar |
|---|---|---|---|
| Peso del producto: | 3.4 kg | característica: | Nueva tecnología y refrigeración de alta potencia. |
| Tratamiento superficial: | Limpieza de aceite y antioxidación. | Poder conductor de calor: | 450 W |
| Tecnología del producto: | Soldadura y doblado de tuberías. | Tipo: | placa de refrigeración de cobre |
| Conductividad térmica: | ≥ 180 W/m·K | textura del material: | 6061 |
| Dimensiones del tubo: | K-1/4”, K-3/8”, K-1/2” | Resistencia a la corrosión: | Sí, con el recubrimiento adecuado |
| Espesor: | 0,2 mm | Opciones de montaje: | Orificios para tornillos o almohadillas adhesivas |
| Humedad: | 5%~90% | Peso: | Varía según el tamaño y el material |
| Tratamiento: | pasivación Conducción de calor | solicitud: | Fuente de luz láser RGB |
| Peso del producto: | 1,198 kilos | Material del cuerpo: | Aluminio |
| Interfaz de alimentación: | 3 pines | Potencia conductora de calor: | 238W |
| Aleación o no: | es aleación | Método de enfriamiento: | Refrigeración líquida con microcanales internos. |
| Acabado superficial: | Niquelado o anodizado | Poder de disipación de calor: | ≥ 25W |
| Compatibilidad: | Adecuado para CPU, GPU y electrónica de potencia. | Clasificación IP: | IP65 |
| Cojinete: | Rodamiento de aleación | Superficie: | Anodizado y pulido |
| Dimensiones: | Personalizable, normalmente de 100 mm x 100 mm x 10 mm | Dimensión: | 268x158x22mm |
| temperatura ambiente: | -30 ~ 55 °C | Color: | Color personalizado |
| Requisito de fuente de alimentación: | AC 220V, 50Hz | Técnica principal: | mecanizado cnc |
| Forma: | cuadrado | vida de fan: | 100000 horas |
| Tamaño de paquete único: | 50X35X25cm | Tecnología de unión: | FSW, tubo de presión |
| Garantía: | 1 año | ||
| Resaltar: | Placas de refrigeración líquida de aluminio,placa de frío líquido de aleación de aluminio,placas de enfriamiento líquido para disipadores de calor |
||
Descripción de producto
Placa de refrigeración por agua Placa de refrigeración líquida de aluminio
Parámetros del producto de placa de refrigeración por agua de aluminio placa de refrigeración líquida personalizada
Materiales: AL 1100
Tamaño: 20*21,3*2 cm
Peso: 1,198 kg.
Tecnología: mecanizado CNC
Característica: alta capacidad de refrigeración
Tratamiento superficial: limpieza y pasivación del aceite
Potencia de conducción térmica: 1200 W
Placa fría de agua/placa fría líquida de aluminio (instrucciones profesionales chinas)
Placa de refrigeración líquida de aluminio = placa de refrigeración de aleación de aluminio refrigerada por líquido, que es el componente principal más comúnmente utilizado de refrigeración por agua en equipos de alta potencia.
1Conceptos básicos
Nombre completo: Placa de frío líquido de aluminio/placa de enfriamiento por agua del disipador de calor/placa de enfriamiento líquido de aluminio
Inglés: Placa de frío de aluminio líquido / Placa de enfriamiento por agua
Principio: Utilice líquido refrigerante (agua/antifrijo) en el interior para eliminar rápidamente el calor de los chips, dispositivos de alimentación, baterías, etc.
2. Estructuras comunes (incluya todas las que ha preguntado anteriormente)
Placas frías de fresado de precisión CNC
La pieza entera de aluminio es fresada con el canal de flujo y luego sellada y soldada, adecuada para amplificadores de potencia, láseres y servidores.
Placas frías de extrusión de aluminio
Los perfiles de aluminio extrudido se utilizan como el cuerpo principal, y los canales de flujo se forman integralmente.
Radiador de pala + estructura compuesta de refrigeración líquida
Las aletas enfriadas por aire + la placa inferior enfriada por agua, disipan el calor más fuerte.
Tubo enterrado/placa fría soldada
Tubo de cobre enterrado en placa base de aluminio, soldado y sellado de nuevo, alta confiabilidad.
III. Principales características
Material: AL6061/AL6063/ 1060 de aluminio puro
Ventajas:
Buena conductividad térmica y peso ligero
Más barato que las placas de cobre frías
Procesamiento flexible y puede hacerse en varias formas
La eficiencia de disipación de calor es mucho mayor que la refrigeración por aire
Objetivo:
Amplificador de potencia, módulo de RF
Baterías de vehículos de nueva energía, motores, controles electrónicos
Servidores, GPU, almacenamiento de energía, inversores, equipos láser
4. Comparación sencilla (para ayudarle a seleccionar rápidamente los modelos)
Placa fría de aluminio CNC: Alta precisión, canal de flujo complejo → Equipo de gama alta, amplificador de potencia, láser
Placa de frío de aluminio: alto rendimiento de coste, rápida producción en masa → batería, almacenamiento de energía, suministro de energía industrial
Placa fría de cobre: mejor conducción del calor, pero más pesada y más cara → escenario de densidad de flujo de calor ultra alta
Debido a su fuerte disipación de calor, peso ligero, costo moderado y alta confiabilidad, las placas de frío líquido de aluminio cubren casi todas las industrias con alta potencia, alto flujo de calor y espacio limitado.Actualmente son la solución más común en refrigeración de líquidos y disipación de calor.
1Los vehículos de nueva energía (la aplicación más importante)
Placa de refrigeración de la batería de potencia (refrigeración del paquete de baterías con líquido)
Control del motor, refrigeración del módulo IGBT/SiC
Cargador de automóviles OBC, DC DC de refrigeración
Refrigeración del conjunto de accionamiento eléctrico
2Sistema de almacenamiento de energía/estación de almacenamiento de energía
Placa de frío líquido de la batería de almacenamiento de energía
Conversor de almacenamiento de energía PCS de refrigeración y refrigeración de líquidos
Sistema de control de temperatura de almacenamiento de energía industrial y comercial a gran escala
3Centro de datos y servidor y poder de computación de IA
Panel de refrigeración de agua de refrigeración directa de GPU/CPU
Servidor refrigerado con líquido de máquina
Servidor de entrenamiento de IA, equipo de poder de computación de alta densidad
4Comunicaciones ópticas, radiofrecuencias, amplificadores de potencia
Amplificador de potencia de RF PA
Dispositivos de microondas, componentes de radar T/R
Transmisores de radiodifusión, equipos láser
5Electrónica de potencia industrial
Las partidas de los demás componentes
Fuente de alimentación de alta potencia, fuente de alimentación de galvanoplastia, calefacción por inducción
Fuente de alimentación UPS ininterrumpida
6Equipo médico
Resonancia magnética nuclear
Máquina de TC, láser médico
Difusión de calor de instrumentos médicos de alta precisión
7Equipo láser y optoelectrónico
Lasers de fibra, láseres sólidos
Máquinas de corte, soldadura y marcado por láser
8Transporte ferroviario, aeroespacial
Conversores de tracción para ferrocarriles de alta velocidad
Aviónica, control de la temperatura de carga en el sector aeroespacial
