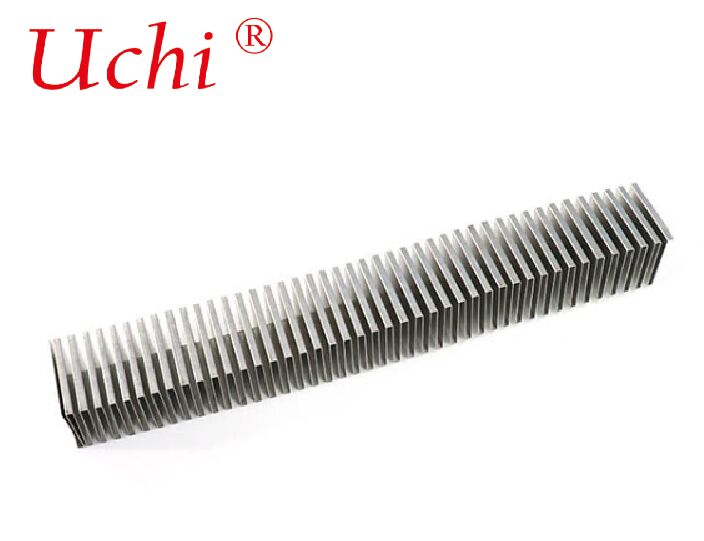

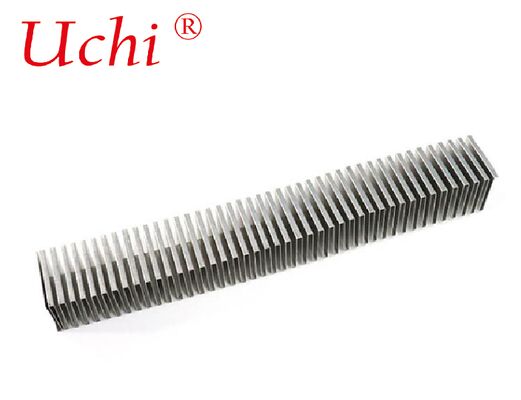

Disipador de calor de aletas plegadas de aluminio Componente de gestión térmica de alto rendimiento
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | Uchi |
| Certificación: | SMC |
| Número de modelo: | Disipador de calor |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100 piezas |
|---|---|
| Precio: | 1300-1500 dollars |
| Tiempo de entrega: | No limitado |
| Condiciones de pago: | T/T, Paypal, Western Union, MoneyGram |
| Capacidad de la fuente: | 50000000 unidades por mes |
|
Información detallada |
|||
| Material: | Cobre | Tamaño: | 22,5*11,4*0,8 CM |
|---|---|---|---|
| Peso:: | 0,08 kg | Tecnología: | Estampado |
| característica: | Flexibles y ajustables | Tratamiento superficial: | limpieza de aceite |
| Potencia de enfriamiento por calor: | 30W | ||
| Resaltar: | Dispensador de calor con aletas dobladas de aluminio,componente de gestión térmica de alto rendimiento,Placa de refrigeración de líquido disipador de calor |
||
Descripción de producto
disipador de calor de aletas plegadas de aluminio
Parámetros del producto del disipador de calor de aletas plegadas de aluminio
Material: cobre
Tamaño: 22,5*11,4*0,8 cm
Peso: 0,08 kg
Tecnología: Estampado
Característica: Flexible y ajustable
Tratamiento de superficie: Limpieza de aceite
Potencia de enfriamiento por calor: 30W
Ventaja del producto del disipador de calor de aletas plegadas de aluminio
Cada componente eléctrico y electrónico en un circuito genera una cierta cantidad de calor mientras el circuito se ejecuta al proporcionar suministro de energía. Típicamente, los dispositivos semiconductores de alta potencia como los transistores de potencia y la optoelectrónica como los diodos emisores de luz, los láseres generan calor en cantidades considerables y estos componentes son inadecuados para disipar el calor, ya que su capacidad de disipación es significativamente baja.
Debido a esto, el calentamiento de los componentes conduce a fallas prematuras y puede causar fallas en el rendimiento de todo el circuito o sistema. Por lo tanto, para superar estos aspectos negativos, se deben proporcionar disipadores de calor para fines de enfriamiento.
¿Qué es un disipador de calor?
Un disipador de calor es un componente electrónico o un dispositivo de un circuito electrónico que dispersa el calor de otros componentes (principalmente de los transistores de potencia) de un circuito hacia el medio circundante y los enfría para mejorar su rendimiento, fiabilidad y también evita fallas prematuras de los componentes. Para fines de enfriamiento, incorpora un ventilador o dispositivo de enfriamiento.
Fabricación y materiales
- Proceso: Las láminas delgadas de aluminio (0,1-0,5 mm típicos, rango común de 0,2-1,2 mm) se pliegan con precisión en una matriz corrugada/en zigzag, luego se unen a una placa base de aluminio mediante soldadura, soldadura fuerte o epoxi térmico de alto rendimiento. Esto permite la optimización independiente de la densidad de las aletas y el grosor de la base, e incluso combinaciones de materiales mixtos (por ejemplo, base de cobre + aletas de aluminio).
- Aleaciones comunes: 1050/1100 (alta pureza, excelente conductividad térmica), 6061/6063 (buena resistencia + rendimiento térmico, rentable).
- Parámetros clave: Paso de aleta hasta 0,5 mm, altura de aleta hasta 100 mm, ancho de aleta hasta 500 mm.
Ventajas principales
- Alta relación superficie-volumen: Mucho más denso que las aletas extruidas, ideal para aplicaciones de alto calor con espacio limitado, con resistencia térmica reducida (hasta un 60% en comparación con algunos diseños tradicionales).
- Ligero y eficiente en materiales: Utiliza una cantidad mínima de aluminio mientras maximiza la superficie de enfriamiento.
- Diseño flexible: Fácil personalización de la altura, el paso y la forma de las aletas para convección forzada/natural.
- Compatible con tubos de calor/cámaras de vapor: A menudo se integra para una mejor dispersión térmica en sistemas de alta potencia.
Aplicaciones
| Tipo | Ventajas | Desventajas | Mejor para |
|---|---|---|---|
| Aleta plegada (aluminio) | Superficie ultra alta, ligero, personalizable | Mayor costo que la extrusión, requiere unión | Sistemas de alta potencia, compactos, con aire forzado |
| Aluminio extruido | Bajo costo, fabricación simple, rígido | Densidad de aletas/relación de aspecto limitada | Aplicaciones de potencia baja a media, sensibles al costo |
| Aleta raspada | Excelente contacto térmico, alta densidad | Altura de aleta limitada, mayor costo de herramientas | Tubos de calor, CPU de alto rendimiento |
Consejos de selección y optimización
- Carga térmica y flujo de aire: Calcule la resistencia térmica requerida (Rθ) y compárela con el flujo de aire (LFM/CFM); el aire forzado funciona mucho mejor con aletas plegadas densas.
- Paso y altura de la aleta: Un paso más estrecho = más superficie, pero puede restringir el flujo de aire; las aletas más altas aumentan la convección pero aumentan el peso/contrapresión.
- Calidad de la unión: Una soldadura/soldadura fuerte deficiente crea resistencia de contacto; verifique la integridad de la unión mediante imágenes térmicas o pruebas de resistencia.
- Tratamiento de superficie: El anodizado mejora la resistencia a la corrosión y puede mejorar ligeramente la radiación; el anodizado negro ayuda en escenarios de enfriamiento radiativo.
