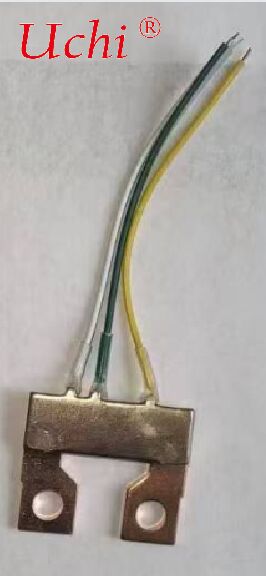

Modelo: OMWH12-H-6-IR-A

1. Descripción general del producto

1. Saldado: Elementos resistivos de soporte y aleación de cobre soldados en superficies no cortadas; sin huecos, juntas en frío o falsas soldaduras.
2. Apariencia: Superficie plana, lisa y uniforme; no hay burros, quemaduras, escoria, contaminación ni grietas.
3. Encapsulación: Las zonas soldadas están cubiertas con un tubo transparente y refractario, firme y libre de arrugas.

6Criterios de prueba y aceptación

1. Prueba de fábrica: inspección al 100% de la resistencia (200μΩ±3%), la apariencia y la continuidad del plomo;Informe de ensayo de fábricaemitido.
2. Prueba de muestreo: de acuerdo con GB/T 2828.1-2012, muestreo de tensión de resistencia, aislamiento y resistencia a la tracción, AQL=0.65.
3. Documento de aceptación: Informe de ensayo de fábrica, certificado de material, cumplimiento de RoHS/REACH (bajo petición).

7Embalaje y transporte

1. Embalaje: Embalado individualmente en bolsas antistaticas, 50/100 piezas por caja.
2. Transporte: Embalaje a prueba de humedad y antivibración, evitar impactos. Cumplir con RoHS y REACH para logística internacional.

Funciones básicas

• Distribución del flujo / recolección: Distribuir el líquido refrigerante de la línea principal uniformemente a múltiples placas de frío; recoger el líquido calentado de cada rama y devolverlo a la fuente de enfriamiento / CDU después del intercambio de calor.
• Gestión de la presión y la resistencia: Control de la caída de presión en cada rama para evitar el sobrecalentamiento local causado por el flujo desigual.
• Fundición y mantenimiento simplificados: Reducir el número de conectores; con los conectores rápidos, las placas de frío individuales se pueden instalar o retirar rápidamente para el mantenimiento.
• Monitoreo y regulación (modelos de gama alta): Medidores de caudal integrados, sensores de temperatura/presión e incluso válvulas para ajustar el caudal en cada rama.

Tipos y estructuras comunes

Por aplicación

• Manifold (lado de la oferta): 1 entrada y N salidas.
• Recolector (lado de la devolución): N entradas, 1 salida; usualmente utilizadas en pares.

Por método de división de flujo

• Tipo Y / Manifold Tee: 1 entrada, 2 salidas; adecuado para sistemas pequeños con dos placas de frío.
• Manifold de barras y filas: 1 entrada, múltiples salidas (por ejemplo, de 1 a 4, de 1 a 6); comúnmente utilizado en centros de datos / plataformas mineras.
• Manifold anulado: Para circuitos de refrigeración de líquido de circuito cerrado.

Por medio de la adaptabilidad

• Tipo fijo: sin válvulas, bajo coste; flujo determinado por el diseño del orificio/canal.
• Tipo ajustable: Cada rama está equipada con válvulas de aguja / bola; el caudal se puede ajustar manualmente o eléctricamente.

Material y interfaz

• Materiales: principalmente aleación de aluminio / acero inoxidable / cobre.

  Aleación de aluminio: ligero, de coste moderado.

  Acero inoxidable: alta resistencia a la presión, buena resistencia a la corrosión.

  Cobre: excelente conductividad térmica pero alto costo.

  Debe ser compatible con el líquido de refrigeración del sistema para evitar la corrosión.
• Interfaces:

  Frigorífico con agua: comúnmenteG1/4"el hilo.

  Industrial / centro de datos: bridas, accesorios de compresión, conectores rápidos (por ejemplo, DME, ISO 8434).
• El sellamiento: Se deben utilizar anillos o juntas para evitar fugas; materiales recomendados: caucho nitrílico (NBR) o caucho fluorado (FKM).

Parámetros clave de selección

• Número de sucursales y demanda de flujo: Asegurar un flujo suficiente para cada placa fría para satisfacer los requisitos de refrigeración y evitar una caída excesiva de presión.
• Presión de trabajo / temperatura: Las placas de frío industriales suelen funcionar a una temperatura de 0,3 ‰ 1 MPa, 30 ‰ 50 °C.
• Resistencia al flujo y uniformidad: El diseño del canal de flujo determina la desviación del flujo; los sistemas de gama alta requieren una desviación del flujo inter-branch < 5%.
• Tamaño de interfaz y compatibilidad: Compare el diámetro interno del tubo con el tipo de conector.
• Espacio de instalación: La longitud y la altura de los colectores de barras deben ajustarse a la disposición del gabinete o del equipo.

Escenarios de aplicación

• PC personal / Estación de trabajo: colector de tipo Y para placas de frío de doble CPU + GPU.
• Los servidores de IA del centro de datos: colectores de barras de montaje en rack, de 1 a 8/16 para placas de frío multi-GPU.
• Agrupaciones de mineros: colectores multifamiliares que enfrían simultáneamente varias tablas de hash.
• Paquetes de baterías para vehículos de nueva energía: suministro centralizado y devolución de placas de refrigeración líquidas.

Instalación y notas

• Separar las líneas de suministro y de retorno para evitar un cortocircuito térmico.
• Se recomienda apretar los conectores uniformemente.
• Se ventilará completamente el aire durante el llenado inicial del sistema.
• Inspeccione regularmente el envejecimiento del sello para evitar fugas.
• Instalar el colector en un lugar fácilmente accesible y observable.
