Placas especiales de refrigeración por agua (placas especiales de refrigeración por líquido)

I. Definición básica y posicionamiento técnico

• Naturaleza: Bases metálicas (aluminio/cobre/aleación) con canales de flujo interno de precisión integrados, que permiten el intercambio de calor forzado a través del refrigerante circulante.
• Características especiales: No estandarizado, altamente personalizado, centrándose en cinco dimensiones clave: alto flujo de calor, alta precisión, alta confiabilidad, entornos extremos y estructuras de forma especial.
• Indicadores básicos: Resistencia térmica ≤ 0,05°C/W, resistencia a la presión ≥ 8bar, diferencia de temperatura ≤ ±3°C, adecuado para el flujo de calor a un nivel de 100~1000W/cm2.

II. Principales tipos y características técnicas (por escenario de aplicación)

1Las placas de refrigeración de líquido de microcanal (MLCP)

• Estructura: Red de canales de flujo integrada a escala de micrones de 0,05 a 1 mm, con una densidad de canales de hasta cientos por cm2.
• Ventajas: Resistencia térmica tan baja como 0,015°C/W, eficiencia de disipación de calor de 3 a 5 veces la de los diseños tradicionales.
• Proceso: grabado de fotolitografía, soldadura de precisión, impresión 3D.
• Aplicaciones: chips de inteligencia artificial (GPU/TPU), dispositivos láser, módulos de potencia SiC.

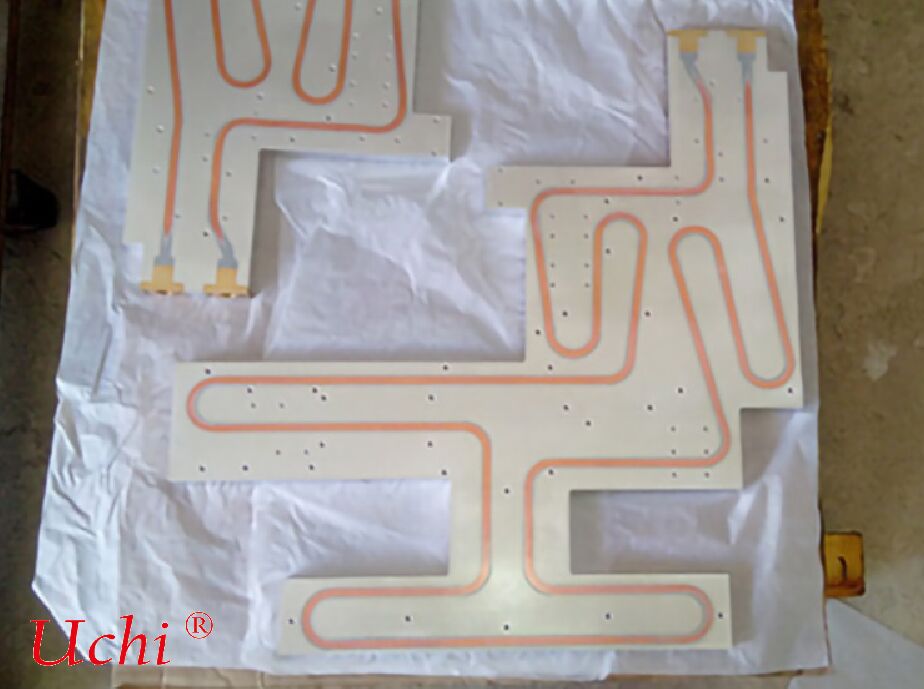

2Placas de refrigeración por agua de forma especial / integradas

• Estructura: Superficies curvas conformes, diseño integrado de agujeros múltiples, doble función como componente estructural y disipador de calor.
• Proceso: Soldadura por fricción (FSW), fundición a presión, fresado CNC.
• VentajasSin empalme, excelente estanqueidad al aire, ligero.
• Aplicaciones: baterías de energía, carcasas de motor, aviónica aeroespacial.

3Placas de refrigeración por agua resistentes a condiciones extremas para uso militar y marítimo

• Características: Resistencia a altas/bajas temperaturas (-55°C~250°C), resistencia a los saleros (1000h+), resistencia a las vibraciones (5~500Hz/5Grms).
• Materiales: aleación de titanio, acero inoxidable, recubrimiento anticorrosión.
• Aplicaciones: electrónica de los buques, radar, equipos metalúrgicos, aparatos de investigación científica polar.

4. Placas de refrigeración de agua de flujo nanofluido / de dos fases

• Tecnología: líquido refrigerante dopado con nanopartículas (Cu/Al2O3) o fluido de trabajo de cambio de fase (fluido de fluorocarburos).
• Desempeño: La conductividad térmica se incrementó en 2 o 3 veces, la capacidad de disipación de calor se duplicó.
• AplicacionesResonancia magnética, supercomputadoras, láseres de alta potencia.

5Placas de enfriamiento por agua flexibles y ultrafinas para dispositivos médicos portátiles y de precisión

• Estructura: canales de micro flujo incorporados en tejido, de película fina de metal (de espesor < 1 mm).
• CaracterísticasEs flexible, ultra delgado y silencioso.
• Aplicaciones: auriculares VR/AR, implantes médicos, pantallas flexibles.

III. Procesos básicos de fabricación (procesos especiales)

• Saldado por fricción (FSW): libre de soldadura, de alta resistencia, excelente estanqueidad al aire, adecuado para grandes dimensiones y condiciones de alta presión.
• Solución de acero: canales de flujo suave, baja resistencia térmica, ideal para micro canales y estructuras complejas.
• Impresión 3D (SLM): canales de flujo optimizados topológicamente con una eficiencia 30% superior, utilizados para piezas aeroespaciales personalizadas.
• Deslizamiento / grabado: aletas de alta densidad para el área máxima de intercambio de calor, aplicadas a placas de frío de chip de IA.

IV. Escenarios de aplicación típicos (áreas especiales)

• Inteligencia artificial y supercomputación: Refrigeración por contacto directo para los grupos de formación de GPU, suprimiendo los puntos calientes y garantizando el funcionamiento a plena frecuencia.
• Vehículos de nueva energía: Dispositivos eléctricos de 800 V, módulos de carburo de silicio, gestión térmica de baterías de carga rápida.
• Equipo médico: amplificadores de gradiente de resonancia magnética, detectores de TC, con una precisión de control de temperatura de ± 0,5°C.
• Lasers y optoelectrónica: láseres de fibra/semiconductores de alta potencia, que estabilizan la longitud de onda y la potencia de salida.
• Militar y aeroespacial: radar, sistemas de guía de misiles, cargas útiles de satélite, con resistencia a las vibraciones, resistencia a la radiación y diseño ligero.
• Industria especial: Metalurgia, convertidores de energía eólica, convertidores de almacenamiento de energía, resistentes al polvo y al aceite.

V. Diferencias fundamentales con respecto a las placas de refrigeración por agua estándar

VI. Resumen
