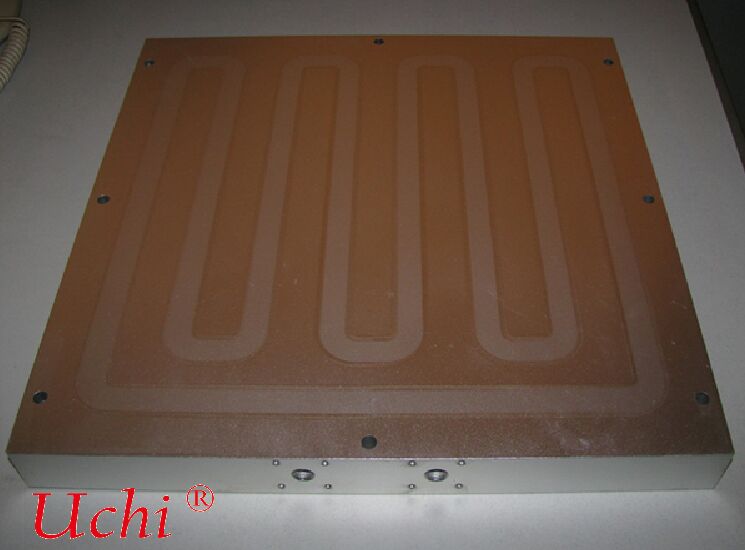

Las placas de refrigeración de líquido de potencia tienen tres requisitos básicos: excelente disipación de calor
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | Uchi |
| Certificación: | SMC |
| Número de modelo: | Disipador de calor |
Pago y Envío Términos:
| Cantidad de orden mínima: | 100 piezas |
|---|---|
| Precio: | 1300-1500 dollars |
| Tiempo de entrega: | No limitado |
| Condiciones de pago: | T/T, Paypal, Western Union, |
| Capacidad de la fuente: | 50000000 unidades por mes |
|
Información detallada |
|||
| Tipo de montaje: | Montaje con tornillos o adhesivo | Ruido: | 17dB |
|---|---|---|---|
| Poder de disipación térmica: | 2000W | Clasificación IP: | IP65 |
| Tipo de refrigerante: | Solución de etilenglicol o aceite de silicona. | Tamaño de la caja de embalaje: | 42,5*33*18CM |
| Voltaje de entrada: | 24 VCC | Diámetro de entrada: | 1/4 pulgada o modificado para requisitos particulares |
| Acabado superficial: | Metal niquelado o desnudo | Compatibilidad: | Adecuado para CPU, GPU y electrónica de potencia. |
| Resaltar: | disipación de calor de placa de refrigeración líquida,placa de refrigeración líquida de potencia,placa de refrigeración líquida de tres núcleos |
||
Descripción de producto
Placa de refrigeración líquida de potencia
La placa de refrigeración líquida de potencia se refiere a un disipador de calor de refrigeración líquida de alta potencia especialmente diseñado para equipos electrónicos de potencia. Se utiliza principalmente en escenarios como inversores fotovoltaicos, convertidores de energía eólica, SVG, inversores de alto voltaje, convertidores de almacenamiento de energía PCS y equipos de transmisión y transformación de energía de alto voltaje.
Presenta alta resistencia a la presión, gran capacidad de transporte de corriente, alta fiabilidad, larga vida útil y resistencia a la corrosión, perteneciendo a componentes de refrigeración por agua de grado industrial / grado de potencia.
I. Equipos de Aplicación Típicos
- Inversores fotovoltaicos / inversores centrales
- Convertidores de energía eólica, convertidores de potencia total
- Convertidores de almacenamiento de energía (PCS)
- Inversores de alto voltaje, dispositivos de transmisión
- Generadores Estáticos de VAR (SVG)
- HVDC Flexible (MMC), válvulas convertidoras
- Fuentes de alimentación rectificadoras de alta potencia, fuentes de alimentación de galvanoplastia / electrólisis
- Puntos de carga, unidades de potencia de módulos de carga ultrarrápida
Objetivos principales de disipación de calor: IGBTs, módulos de potencia SiC, diodos, reactores, resistencias de potencia, etc.
II. Características de Diseño Central
-
Alta potencia y alta densidad de flujo de calorLa potencia de un solo módulo a menudo oscila entre decenas de kW y cientos de kW con alta densidad de flujo de calor, lo que requiere baja resistencia al flujo y alta eficiencia de intercambio de calor.
-
Alta resistencia a la presión y anti-fugasLos equipos de potencia funcionan continuamente durante mucho tiempo, lo que requiere una resistencia a la presión del agua de 3-10 bar.Debe pasar la detección de fugas con espectrómetro de masas de helio con fugas casi nulas.
-
Diseño razonable del canal de flujoDiseños comúnmente utilizados:
- Canales de flujo serpentinos de una / dos capas
- Canales de flujo paralelos multirramificados
- Turbuladores / aletas de pasador para mejorar la transferencia de calor
Asegura la uniformidad de la temperatura y evita puntos calientes locales que causan fallas en el equipo.
-
Selección de materiales y protección contra la corrosiónMateriales principales: aleación de aluminio 5052 / 3003 / 6061Para agua de mala calidad, entornos costeros o químicos, los tratamientos de superficie incluyen:
- Anodizado
- Recubrimiento electroforético
- Recubrimiento anticorrosivo interno
Previene incrustaciones, corrosión y fugas de agua.
-
Resistencia estructural y antivibraciónDiseño de placa base gruesa y refuerzo para evitar deformaciones durante la vibración, el transporte y la operación a largo plazo de equipos de potencia.
III. Procesos de Fabricación Principales
-
Placa de refrigeración líquida con tubo incrustadoTubos de cobre / aluminio incrustados en placas de aluminioBajo costo, maduro y estableAdecuado para equipos de potencia convencionales de baja a media potencia
-
Placa de refrigeración líquida soldada al vacíoPlacas multicapa y canales de flujo formados por soldadura fuerteFuerte intercambio de calor, buena planitudAdecuado para módulos IGBT / SiC de alta potencia
-
Placa de refrigeración líquida soldada por fricción-agitaciónGran tamaño, alta fiabilidadAdecuado para equipos eólicos y fotovoltaicos de alta potencia
-
Tipo integrado fresado / mecanizadoAlta resistencia, diseño flexible del canal de flujoSe utiliza principalmente para la refrigeración personalizada de gabinetes de potencia
IV. Indicadores Clave de Rendimiento (Comunes en la Industria de la Energía)
- Presión de trabajo: 3-6 bar
- Presión de rotura: ≥ 9 bar
- Estándar de detección de fugas: Tasa de fugas de helio ≤ 1 × 10⁻⁸ Pa·m³/s
- Resistencia a la temperatura: -40 °C ~ 120 °C
- Planitud de la superficie: ≤ 0.1 mm (para montaje de módulo de potencia)
- Rugosidad: Ra ≤ 1.6–3.2
- Puertos de entrada y salida: roscas G1/4, G3/8, G1/2 o conectores rápidos
V. Diferencias con las Placas de Refrigeración Líquida Estándar
- Vida útil operativa: 20 años de servicio ininterrumpido, no para equipos de corto plazo
- Entorno: alta temperatura, alta humedad, polvo, rocío salino costero
- Seguridad: las fugas de líquido causan directamente cortocircuitos de alto voltaje, fallas y apagones, lo que requiere una fiabilidad extremadamente alta
- Mantenimiento: diseño de bajo mantenimiento o sin mantenimiento
VI. Resumen Breve
La placa de refrigeración líquida de potencia es la "placa base especial de disipación de calor" para equipos electrónicos de potencia.
Sus requisitos centrales se pueden resumir en tres puntos: fuerte disipación de calor, sin fugas de líquido y larga vida útil.
-
Fuerte Disipación de Calor – Núcleo: Baja Resistencia Térmica, Alta Eficiencia, Sin Puntos CalientesEl diseño optimizado del canal de flujo maximiza el área de intercambio de calor y minimiza la resistencia térmica, soportando la refrigeración continua a plena carga para módulos IGBT/SiC de alta potencia.La excelente uniformidad de la temperatura elimina los puntos calientes locales, evitando la reducción de potencia o la falla de componentes.La resistencia del flujo razonable coincide con las condiciones de trabajo de la bomba de agua del sistema, asegurando una eficiencia de disipación de calor estable a altos caudales.
-
Sin Fugas de Líquido – Núcleo: Sellado Fiable, Cero FugasSe adoptan procesos de soldadura de alta resistencia como la soldadura al vacío o la soldadura por fricción-agitación para formar una estructura integrada y monolítica.Las soldaduras continuas sin juntas frías ni poros ofrecen alta resistencia a la presión y resisten la fatiga por grietas durante la operación a largo plazo.Se realiza una prueba de fugas con espectrómetro de masas de helio al 100% antes de la entrega, controlando estrictamente la tasa de fugas para prevenir cortocircuitos y quemaduras de equipos de potencia causadas por fugas de líquido.
-
Larga Vida Útil – Núcleo: Longevidad, Alta FiabilidadLos materiales resisten la corrosión y las incrustaciones, adaptándose a entornos de calidad de agua industrial, de red eléctrica y automotriz.La alta resistencia estructural proporciona resistencia a la vibración y al impacto, soportando una operación continua a largo plazo sin interrupciones.Excelente resistencia a ciclos de alta y baja temperatura y fatiga térmica, con una vida útil de diseño que coincide con el servicio a largo plazo de 10-20 años de los equipos de potencia.
