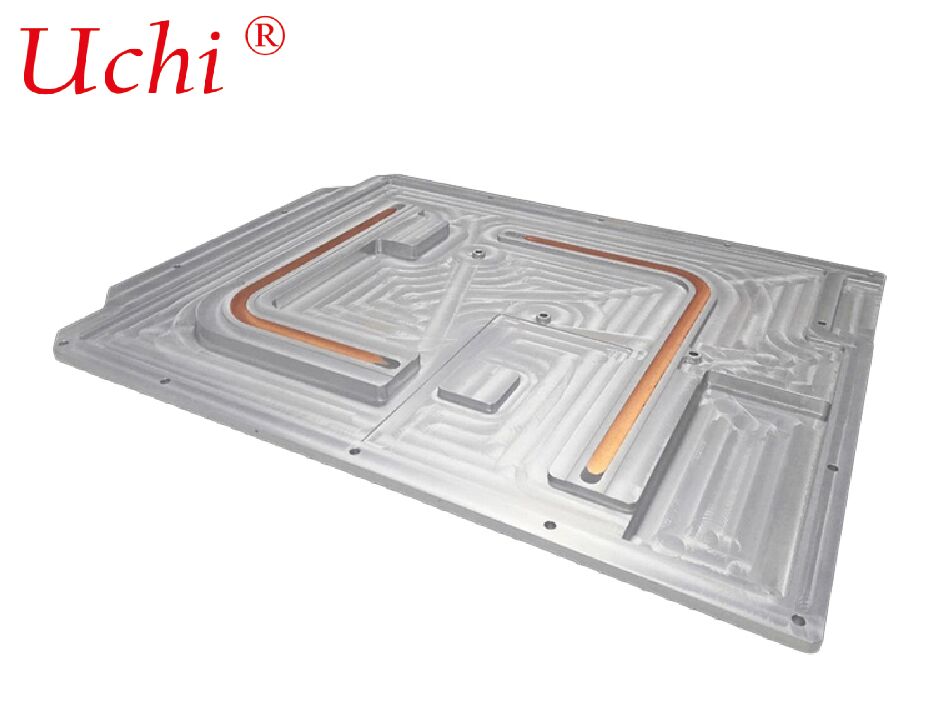

El sumidero térmico de placa de extrusión de aluminio con 2 tubos de calor sumidero térmico de soldadura por fricción
Datos del producto:
| Lugar de origen: | Dongguan, Guangdong, China |
| Nombre de la marca: | UCHI |
| Certificación: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1000 Uds. |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | a granel |
| Tiempo de entrega: | 5-7 días |
| Condiciones de pago: | T/T, Paypal, Western Union, gramo del dinero |
| Capacidad de la fuente: | 5000,000,000PCS por mes |
|
Información detallada |
|||
| Ancho: | De acuerdo con la demanda del cliente | Diámetro: | 12mm |
|---|---|---|---|
| Altitud: | ≤2000m | Temperatura máxima de funcionamiento: | 120°C |
| Peso del producto: | 5.2 kg | Tamaño del producto: | 244,5*118*14,5mm |
| Forma: | costumbre | Poder conductor de calor: | 278W |
| Industrias aplicables: | Talleres de Reparación de Maquinaria, Energía y Minería | Tratamiento: | pasivación Conducción de calor |
| Tamaño de la instalación: | 10 * 20 | Tipo de montaje: | montaje de tornillo |
| Fuerza: | de una potencia de 120 W | Solicitud: | Fuente de luz láser RGB |
| Resaltar: | Dispositivo térmico de extrusión de placas de aluminio,disipador de calor con 2 tubos de calor,disipador de calor de soldadura por fricción |
||
Descripción de producto
Disipador de calor de placa de extrusión de aluminio con disipador de calor de soldadura por fricción de 2 tubos de calor
Parámetros del producto del disipador de calor de placa de extrusión de aluminio con disipador de calor de soldadura por fricción de 2 tubos de calor
Material: AL 6061
Tamaño: 260*260*45mm
Tecnología: agitación de soldadura por fricción + mecanizado CNC
Característica: buena capacidad de enfriamiento y sin fugas por defecto
Tratamiento superficial: aceite aclarado, limpiado y pasivado.
Potencia conductora de calor: 400W
Disipador de calor de placa extruida de aluminio con 2 tubos de calor unidos mediante soldadura por fricción y agitación (FSW)
Este disipador de calor está construido principalmente con perfiles extruidos de aluminio 6063/6061, con 2 tubos de calor de cobre incorporados. Los tubos de calor están unidos metalúrgicamente a la base de aluminio a través deSoldadura por fricción y agitación (FSW). Combina la ventaja de costos de producción en masa de la extrusión de aluminio, la capacidad de ecualización de temperatura ultrarrápida de los tubos de calor y la confiabilidad estructural con la resistencia térmica ultrabaja de la soldadura por fricción y agitación. Sirve como una solución de refrigeración de alta eficiencia para dispositivos electrónicos de potencia media a alta.
I. Composición estructural central
Cuerpo principal extruido de aluminio
Base de aluminio en forma de placa integralmente extruida con aletas de enfriamiento verticales. Las aletas densas y regulares proporcionan una gran área de ventilación y disipación de calor. En la base se fresan dos ranuras para tubos de calor preintegradas para 2 tubos de calor, que pueden disponerse en paralelo o escalonado.
2 tubos de calor
Normalmente, tubos de calor de cobre sinterizado Φ6/Φ8 con extremos sellados, preincrustados en las ranuras de la base de aluminio. Realizan una rápida transferencia de calor lateral y una distribución uniforme del calor, eliminando los puntos calientes locales en la base de aluminio.
Capa de junta de soldadura por fricción y agitación
La soldadura de estado sólido se adopta sin fusión, uniones de soldadura en frío ni relleno de soldadura fuerte. La pared exterior de los tubos de calor está unida metalúrgicamente directamente a las paredes de las ranuras de aluminio, eliminando por completo la resistencia térmica del entrehierro causada por la soldadura de estaño tradicional o el prensado de tuberías.
Tratamiento superficial
Anodizado, revestimiento electroforético negro y niquelado para mejorar la resistencia a la corrosión, la resistencia a la oxidación y la capacidad de disipación de calor radiativo.
