La placa de frío líquido de tubo de cobre incorporado adopta un sustrato de aleación de aluminio 6061/3003 con ranuras CNC.Las demás máquinas y aparatos para la fabricación de piezas metálicas, el tubo de cobre está firmemente unido con la base de aluminio para formar un componente integrado.El refrigerante circula dentro del tubo de cobre continuo para eliminar rápidamente el calor concentrado de los componentes de alta potencia como los IGBTEs un componente de refrigeración de líquido de uso corriente para equipos electrónicos de nueva energía.



El canal de flujo continuo de un tubo de cobre no tiene soldaduras de empalme internas, lo que reduce en gran medida los riesgos de fugas y ofrece una resistencia a la presión excepcional.Es ideal para aplicaciones de refrigeración de alta fiabilidad, incluidas las ECU y los inversores montados en vehículos de alta tensión y alta potencia.





✅ Circuito continuo de tubos de cobre, riesgo de fuga muy bajoFabricado a partir de un solo tubo de cobre sin costura y libre de oxígeno mediante flexión, sin juntas de soldadura intermedias; las juntas solo están dispuestas en los puertos de entrada y salida.Cada unidad se somete a pruebas de hidrostática y de estanqueidad al aire antes de la entrega, ofreciendo un rendimiento estable en condiciones de vibración del vehículo a largo plazo y ciclos de alta y baja temperatura.



✅ Estructura compuesta de cobre y aluminio para disipación de calor de flujo de calor altoEl cobre libre de oxígeno cuenta con una excelente conductividad térmica para absorber rápidamente el calor de los puntos calientes locales.equilibrar el rendimiento de disipación de calor y el diseño ligero para resolver los problemas de sobrecalentamiento local de dispositivos de alta potencia.



✅ Canal de flujo totalmente personalizable con simulación térmicaSe pueden diseñar canales de flujo de múltiples vías en forma de serpentina, U y en forma especial según la demanda.para el montaje de contrabores, los orificios de posicionamiento y las posiciones de los conectores de entrada/salida son todos no estándar personalizables para adaptarse al espacio limitado del equipo.



✅ Resistencia a altas presiones para condiciones de trabajo de alto voltajeEl tubo de cobre libre de oxígeno tiene una alta resistencia mecánica.mucho más alto que las placas de frío de tipo cavidad convencionales• Adecuado para las aplicaciones de convertidores de alta tensión y de almacenamiento de energía.



✅ Control de calidad de grado automotriz, norma de producción IATF16949El proceso completo de mecanizado e inspección con un estricto control de la planitud de la placa.se apoyan las pruebas de ensayo y la producción en masa en pequeños lotes.



✅ Tiempo de entrega controladoEn comparación con las placas frías soldadas por cavidad, el proceso de inserción de tubos presenta un ciclo de producción más corto, adecuado para la verificación rápida del proyecto.





🔹 módulos IGBT🔹 Equipo láser de alta potencia, fuentes de alimentación médicas, módulos de energía de tránsito ferroviario🔹 Fuentes de alimentación de alta potencia, SVG, disipación de calor para convertidores de frecuencia industriales de alta potencia

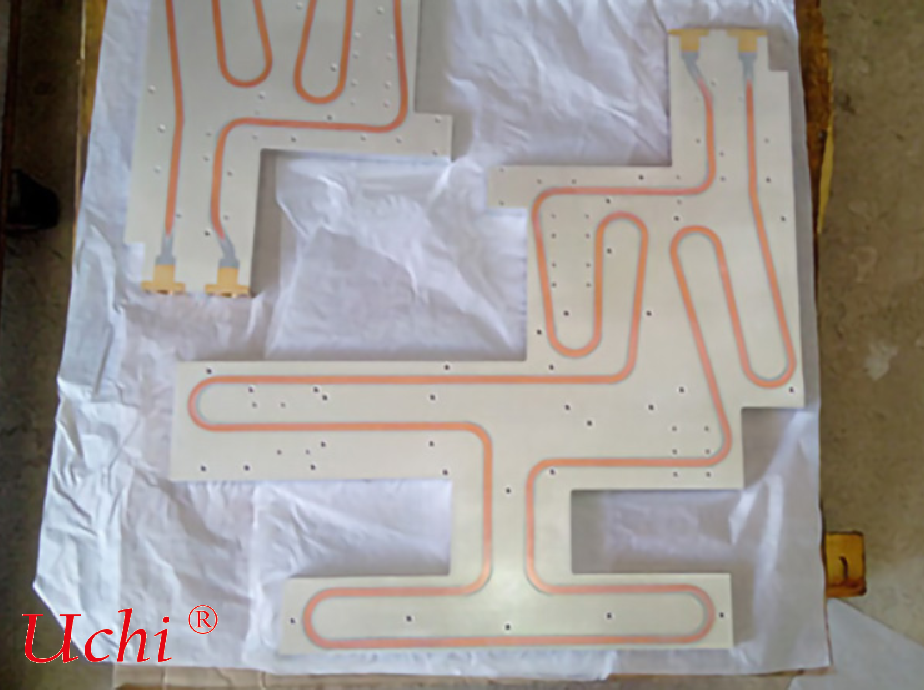

Placa de frío de aluminio de forma especial con canales de flujo de cobre sin oxígeno serpentino incrustados.La construcción integrada de soldadura de cobre y aluminio logra una resistencia a la alta presión y un rendimiento a prueba de fugasEstá diseñado para la disipación de calor de alta potencia de los sistemas de control electrónico montados en el vehículo.
